Datasheet JQX-13F-2C-A-24VDC-1 FORWARD
Технические параметры, размеры и рекомендации производителя

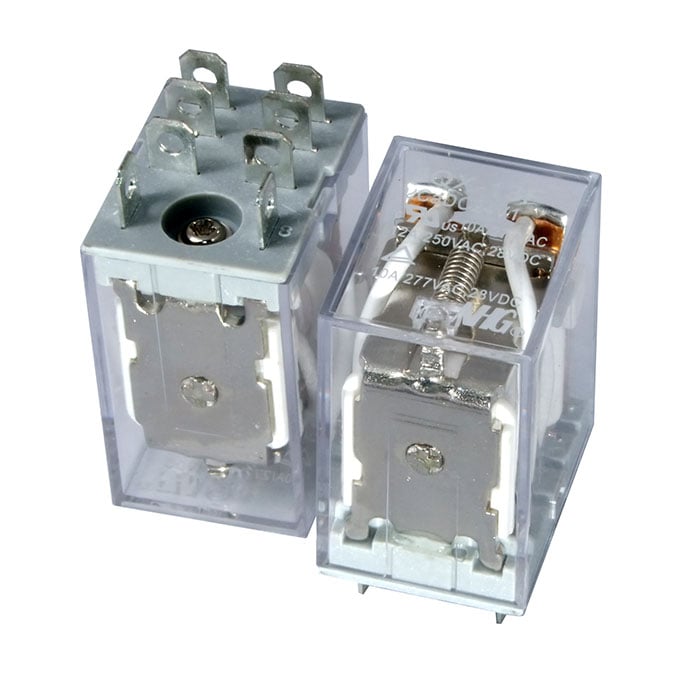

JQX-13F-2C-A-24VDC-1 FORWARD
Товар подлежит обязательной маркировке- MPN
- JQX-13F-2C-A-24VDC-1 FORWARD
- Бренд
- FORWARD
- Артикул RU
- 110304
Основные параметры
- Схема переключения
- Form 2C (DPDT) 2ON-ON
- Номинальное напряжение катушки, В
- 24 (DC) (900 мВт); Umax=26,4
- Сопротивление катушки, Ом
- 640/ 650
- Максимальный ток, А
- переключения - 12 ( AC); 28 - (DC)
- Контактное сопротивление, мОм, не более
- 100 (при I=1A; Udc=6 В) мОм
- Количество циклов коммутации (электро), не менее
- 100000
2 шт в наличии204,62 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- 640/ 650
- Максимальный ток, А
- переключения - 12 ( AC); 28 - (DC)
- Контактное сопротивление, мОм, не более
- 100 (при I=1A; Udc=6 В) мОм
- Схема переключения
- Form 2C (DPDT) 2ON-ON
- Количество циклов коммутации (электро), не менее
- 100000
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- переключения - 250 AC/ 28 DC
- Диэлектрическая прочность, В
- между откр. контактами и корпусом - 2500 VAC, 1 мин.
- Номинальное напряжение катушки, В
- 24 (DC) (900 мВт); Umax=26,4
- Напряжение срабатывания, В
- 19,2
- Напряжение отпускания, В
- 2,4
Монтаж и корпус
- Материал корпуса
- пластик
- Глубина, мм
- 28 max
- Ширина, мм
- 21,5 max
- Высота, мм
- 35,5 max (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+70 °С
Другие параметры
- Вес, г
- 37
- Тип
- реле электромагнитное постоянного тока серии JQX-13F
Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 2 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 2 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20232 шт12 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарJQX-13F-2C-A-24VDC-1 FORWARDFORWARDАрт. RU 110304 204,62 ₽2 шт по каталогу |  199,04 ₽4 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  96,32 ₽1 400 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  37,80 ₽680 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  62,02 ₽1 000 шт ожидается по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | Form 2C (DPDT) 2ON-ON | Form 2C (DPDT) 2ON-ONСовпадает | SPDT; form 1CОтличается | SPDT; form 1CОтличается | SPDT; form 1CОтличается |
| Материал корпуса | пластик | пластикСовпадает | пластикСовпадает | пластикСовпадает | пластикСовпадает |
| Номинальное напряжение катушки, В | 24 (DC) (900 мВт); Umax=26,4 | 12 В (DC); (900 мВт); Umax=13,2 ВОтличается | 12Отличается | 12Отличается | 24Отличается |
| Сопротивление катушки, Ом | 640/ 650 | 640/ 650Совпадает | 155Отличается | L (высокочувств.) - 400/ D (норм.) -320Отличается | 660Отличается |
| Максимальный ток, А | переключения - 12 ( AC); 28 - (DC) | переключения - 12A/ 250VAC;28VDC АОтличается | 30Отличается | 10Отличается | 30Отличается |
- 199,04 ₽4 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийForm 2C (DPDT) 2ON-ONАналогForm 2C (DPDT) 2ON-ONСовпадает
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Номинальное напряжение катушки, В
- Текущий24 (DC) (900 мВт); Umax=26,4Аналог12 В (DC); (900 мВт); Umax=13,2 ВОтличается
- Сопротивление катушки, Ом
- Текущий640/ 650Аналог640/ 650Совпадает
- Максимальный ток, А
- Текущийпереключения - 12 ( AC); 28 - (DC)Аналогпереключения - 12A/ 250VAC;28VDC АОтличается
- 96,32 ₽1 400 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- ТекущийForm 2C (DPDT) 2ON-ONАналогSPDT; form 1CОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Номинальное напряжение катушки, В
- Текущий24 (DC) (900 мВт); Umax=26,4Аналог12Отличается
- Сопротивление катушки, Ом
- Текущий640/ 650Аналог155Отличается
- Максимальный ток, А
- Текущийпереключения - 12 ( AC); 28 - (DC)Аналог30Отличается
- 37,80 ₽680 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- ТекущийForm 2C (DPDT) 2ON-ONАналогSPDT; form 1CОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Номинальное напряжение катушки, В
- Текущий24 (DC) (900 мВт); Umax=26,4Аналог12Отличается
- Сопротивление катушки, Ом
- Текущий640/ 650АналогL (высокочувств.) - 400/ D (норм.) -320Отличается
- Максимальный ток, А
- Текущийпереключения - 12 ( AC); 28 - (DC)Аналог10Отличается
- 62,02 ₽1 000 шт ожидается по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- ТекущийForm 2C (DPDT) 2ON-ONАналогSPDT; form 1CОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Номинальное напряжение катушки, В
- Текущий24 (DC) (900 мВт); Umax=26,4Аналог24Отличается
- Сопротивление катушки, Ом
- Текущий640/ 650Аналог660Отличается
- Максимальный ток, А
- Текущийпереключения - 12 ( AC); 28 - (DC)Аналог30Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
