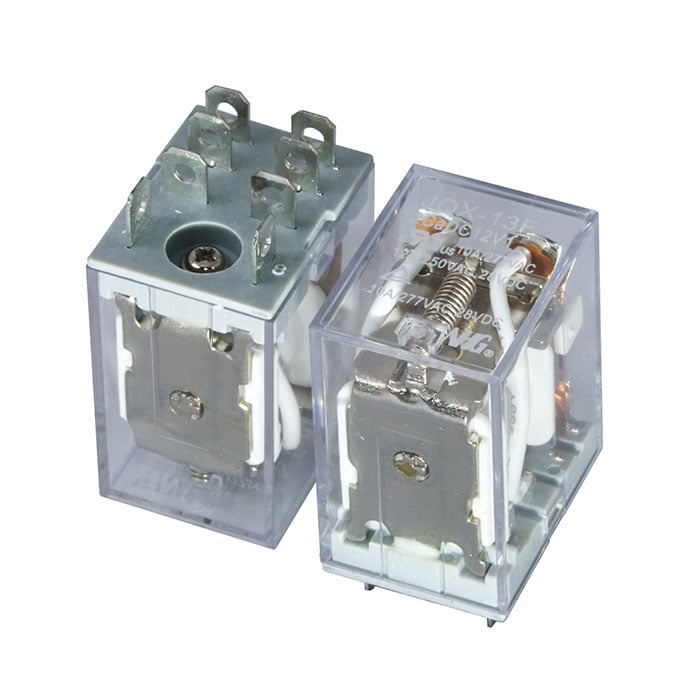

JQX-13F-2C-A-12VDC-1 FORWARD

Товар подлежит обязательной маркировке
MPN
JQX-13F-2C-A-12VDC-1 FORWARD
Бренд
FORWARD
Артикул RU
110305

Основные параметры

Схема переключения
Form 2C (DPDT) 2ON-ON
Номинальное напряжение катушки, В
12 В (DC); (900 мВт); Umax=13,2 В
Сопротивление катушки, Ом
640/ 650
Максимальный ток, А
переключения - 12A/ 250VAC;28VDC А
Контактное сопротивление, мОм, не более
100 (при I=1A; Udc=6 В) мОм
Максимальное напряжение
переключения - 250 AC/ 28 DC В
Все характеристики
Документация
4 шт в наличии199,04 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Сопротивление катушки, Ом
640/ 650
Максимальный ток, А
переключения - 12A/ 250VAC;28VDC А
Контактное сопротивление, мОм, не более
100 (при I=1A; Udc=6 В) мОм
Максимальное напряжение
переключения - 250 AC/ 28 DC В
Напряжение
срабатывания/ отпускания - 9,6/ 1,2 В
Схема переключения
Form 2C (DPDT) 2ON-ON
Количество циклов коммутации (электро), не менее
100000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В) МОм
Диэлектрическая прочность, В
между откр. контактами и корпусом - 2500 VAC, 1 мин. В
Номинальное напряжение катушки, В
12 В (DC); (900 мВт); Umax=13,2 В

Монтаж и корпус

Материал корпуса
пластик
Глубина, мм
28
Ширина, мм
21,5
Высота, мм
35,5

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+70

Другие параметры

Вес, г
37
Тип
реле электромагнитное постоянного тока серии JQX-13F

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet JQX-13F-2C-A-12VDC-1 FORWARD

Технические параметры, размеры и рекомендации производителя

Скачать

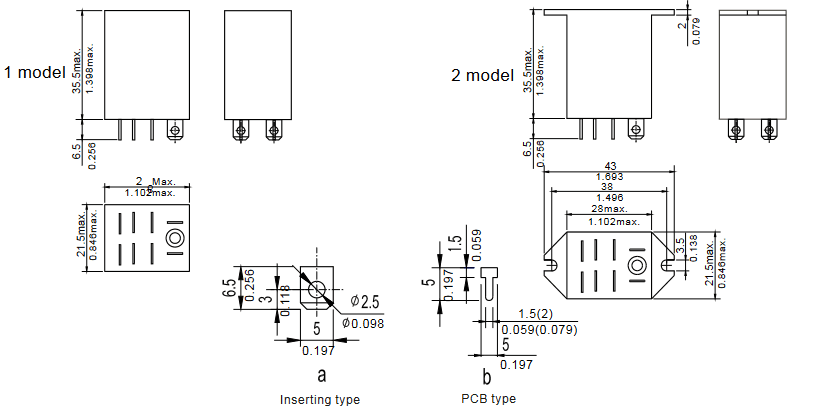

Миниатюра: Схема JQX-13F-2C-A-12VDC-1 FORWARD
IMAGE · Схема

Схема JQX-13F-2C-A-12VDC-1 FORWARD

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 12.10.2026
Источник / остаток
Каталог RU Electronics · 4 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
4 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20234 шт14 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарJQX-13F-2C-A-12VDC-1 FORWARDFORWARDАрт. RU 110305
199,04 ₽4 шт по каталогу
Параметрический вариантRUICHIT72 12VDC (843) 10AАрт. RU 59109
37,80 ₽680 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIT90 12VDC (832) 30AАрт. RU 59115
96,32 ₽Под заказ

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHIT90 24VDC (832) 30AАрт. RU 59116
62,02 ₽940 шт ожидается по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантFORWARDJRC-23F-HS-12VDC FORWARDАрт. RU 109118
43,51 ₽5 шт по каталогу

Недостаточно данных для оценки совместимости

Схема переключенияForm 2C (DPDT) 2ON-ONSPDT; form 1CОтличаетсяSPDT; form 1CОтличаетсяSPDT; form 1CОтличается—Нет данных
Материал корпусапластикпластикСовпадаетпластикСовпадаетпластикСовпадает—Нет данных
Максимальный ток, Апереключения - 12A/ 250VAC;28VDC А10Отличается30Отличается30Отличается—Нет данных
Номинальное напряжение катушки, В12 В (DC); (900 мВт); Umax=13,2 В12Отличается12Отличается24Отличается—Нет данных
Сопротивление катушки, Ом640/ 650L (высокочувств.) - 400/ D (норм.) -320Отличается155Отличается660Отличается—Нет данных
  • Параметрический вариантRUICHIT72 12VDC (843) 10AАрт. RU 59109
    37,80 ₽680 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Схема переключения
    ТекущийForm 2C (DPDT) 2ON-ONАналогSPDT; form 1CОтличается
    Материал корпуса
    ТекущийпластикАналогпластикСовпадает
    Максимальный ток, А
    Текущийпереключения - 12A/ 250VAC;28VDC ААналог10Отличается
    Номинальное напряжение катушки, В
    Текущий12 В (DC); (900 мВт); Umax=13,2 ВАналог12Отличается
    Сопротивление катушки, Ом
    Текущий640/ 650АналогL (высокочувств.) - 400/ D (норм.) -320Отличается
    Открыть товар
  • Параметрический вариантRUICHIT90 12VDC (832) 30AАрт. RU 59115
    96,32 ₽Под заказ

    Совпадает 1 из 5 сравнимых параметров

    Схема переключения
    ТекущийForm 2C (DPDT) 2ON-ONАналогSPDT; form 1CОтличается
    Материал корпуса
    ТекущийпластикАналогпластикСовпадает
    Максимальный ток, А
    Текущийпереключения - 12A/ 250VAC;28VDC ААналог30Отличается
    Номинальное напряжение катушки, В
    Текущий12 В (DC); (900 мВт); Umax=13,2 ВАналог12Отличается
    Сопротивление катушки, Ом
    Текущий640/ 650Аналог155Отличается
    Открыть товар
  • Параметрический вариантRUICHIT90 24VDC (832) 30AАрт. RU 59116
    62,02 ₽940 шт ожидается по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Схема переключения
    ТекущийForm 2C (DPDT) 2ON-ONАналогSPDT; form 1CОтличается
    Материал корпуса
    ТекущийпластикАналогпластикСовпадает
    Максимальный ток, А
    Текущийпереключения - 12A/ 250VAC;28VDC ААналог30Отличается
    Номинальное напряжение катушки, В
    Текущий12 В (DC); (900 мВт); Umax=13,2 ВАналог24Отличается
    Сопротивление катушки, Ом
    Текущий640/ 650Аналог660Отличается
    Открыть товар
  • Параметрический вариантFORWARDJRC-23F-HS-12VDC FORWARDАрт. RU 109118
    43,51 ₽5 шт по каталогу

    Недостаточно данных для оценки совместимости

    Схема переключения
    ТекущийForm 2C (DPDT) 2ON-ONАналог—Нет данных
    Материал корпуса
    ТекущийпластикАналог—Нет данных
    Максимальный ток, А
    Текущийпереключения - 12A/ 250VAC;28VDC ААналог—Нет данных
    Номинальное напряжение катушки, В
    Текущий12 В (DC); (900 мВт); Umax=13,2 ВАналог—Нет данных
    Сопротивление катушки, Ом
    Текущий640/ 650Аналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
