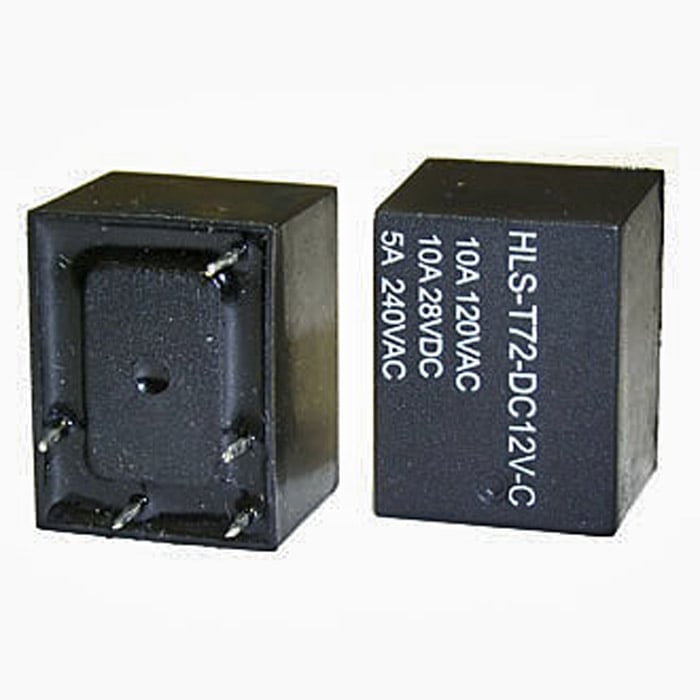

Электромагнитное реле RUICHI T72 12VDC (843) 10A
монтаж DIP
Товар подлежит обязательной маркировке- MPN
- T72 12VDC (843) 10A
- Бренд
- Ruichi
- Артикул RU
- 59109
Основные параметры
- Схема переключения
- SPDT; form 1C
- Номинальный ток, А
- 10 (120 VAC/ 28 VDC); 5 (240 VAC)
- Номинальное напряжение катушки, В
- 12
- Сопротивление катушки, Ом
- L (высокочувств.) - 400/ D (норм.) -320
- Максимальный ток, А
- 10
- Контактное сопротивление, мОм, не более
- 100
680 шт в наличии37,80 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- L (высокочувств.) - 400/ D (норм.) -320
- Максимальный ток, А
- 10
- Контактное сопротивление, мОм, не более
- 100
- Схема переключения
- SPDT; form 1C
- Максимальная коммутируемая мощность
- 1200 ВА/ 240 Вт
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 240 (AC)/ 120 (AC)/ 28 (DC)
- Диэлектрическая прочность, В
- между откр. контактами - 750 VAC, 1 мин.
- Номинальное напряжение катушки, В
- 12
- Напряжение срабатывания, В
- 9,0
- Напряжение отпускания, В
- 0,6
- Номинальный ток, А
- 10 (120 VAC/ 28 VDC); 5 (240 VAC)
Монтаж и корпус
- Материал корпуса
- пластик
- Глубина, мм
- 22
- Высота, мм
- 14,9
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+85
Упаковка и вес
- Вес брутто
- 10.85
- Транспортная упаковка: размер/кол-во
- 40*28*16/1000
Другие параметры
- Вес, г
- 10
- Время, мс
- срабатывания - 7/ отпускания - 4
- Тип
- Реле электромагнитное серии T72

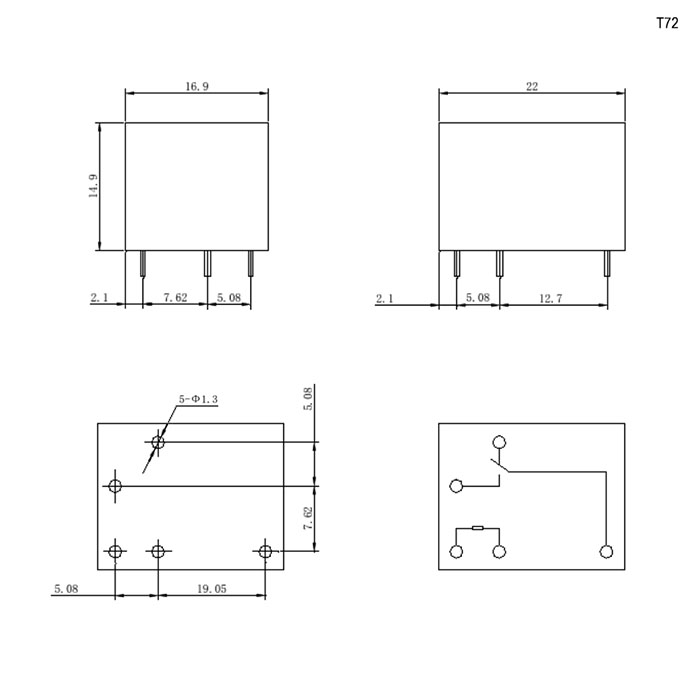

Документация и схема
Datasheet не найден в каталоге

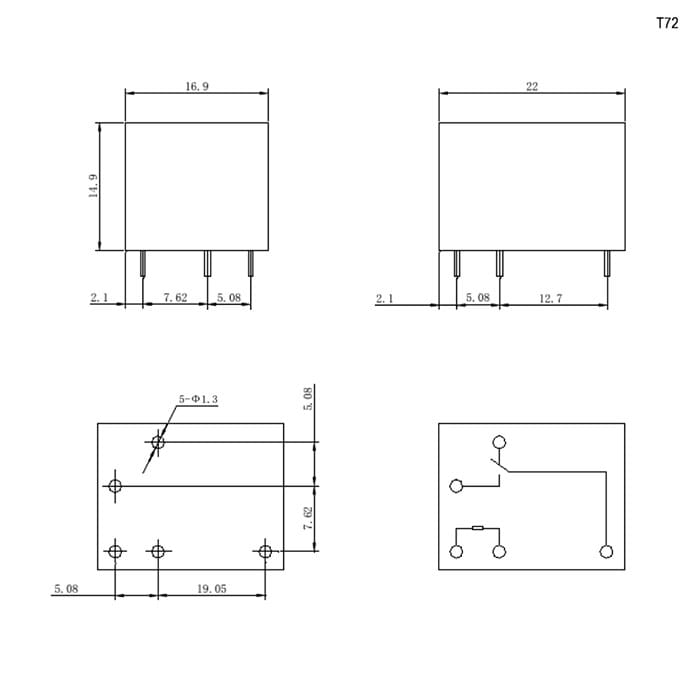

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 680 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 20 шт · только целая упаковка
- Фасовка
- 10 / 20 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet отсутствует — можно запросить
Описание
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202310 шт220 шт
202320 шт33660 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарT72 12VDC (843) 10ARUICHIАрт. RU 59109 37,80 ₽680 шт по каталогу |  96,32 ₽1 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  37,22 ₽3 300 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  62,02 ₽1 000 шт ожидается по каталогу Совпадает 2 из 5 сравнимых параметров |  37,69 ₽5 600 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | SPDT; form 1C | SPDT; form 1CСовпадает | SPDT; form 1CСовпадает | SPDT; form 1CСовпадает | SPDT; form CОтличается |
| Материал корпуса | пластик | пластикСовпадает | —Нет данных | пластикСовпадает | —Нет данных |
| Максимальный ток, А | 10 | 30Отличается | 7 (250 VAC%; 30 VDC)/ 10 (125 VAC)Отличается | 30Отличается | переключения - 10Отличается |
| Номинальное напряжение катушки, В | 12 | 12Совпадает | 12Совпадает | 24Отличается | 12 DC (Uмакс.=15,6)Отличается |
| Сопротивление катушки, Ом | L (высокочувств.) - 400/ D (норм.) -320 | 155Отличается | —Нет данных | 660Отличается | L (высокочувств.) - 400/ D (норм.) -320Совпадает |
- 96,32 ₽1 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form 1CАналогSPDT; form 1CСовпадает
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Максимальный ток, А
- Текущий10Аналог30Отличается
- Номинальное напряжение катушки, В
- Текущий12Аналог12Совпадает
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 400/ D (норм.) -320Аналог155Отличается
- 37,22 ₽3 300 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form 1CАналогSPDT; form 1CСовпадает
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Максимальный ток, А
- Текущий10Аналог7 (250 VAC%; 30 VDC)/ 10 (125 VAC)Отличается
- Номинальное напряжение катушки, В
- Текущий12Аналог12Совпадает
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 400/ D (норм.) -320Аналог—Нет данных
- 62,02 ₽1 000 шт ожидается по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form 1CАналогSPDT; form 1CСовпадает
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Максимальный ток, А
- Текущий10Аналог30Отличается
- Номинальное напряжение катушки, В
- Текущий12Аналог24Отличается
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 400/ D (норм.) -320Аналог660Отличается
- 37,69 ₽5 600 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Схема переключения
- ТекущийSPDT; form 1CАналогSPDT; form CОтличается
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Максимальный ток, А
- Текущий10Аналогпереключения - 10Отличается
- Номинальное напряжение катушки, В
- Текущий12Аналог12 DC (Uмакс.=15,6)Отличается
- Сопротивление катушки, Ом
- ТекущийL (высокочувств.) - 400/ D (норм.) -320АналогL (высокочувств.) - 400/ D (норм.) -320Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
