Datasheet IRS-101-8C ON-OFF
Технические параметры, размеры и рекомендации производителя

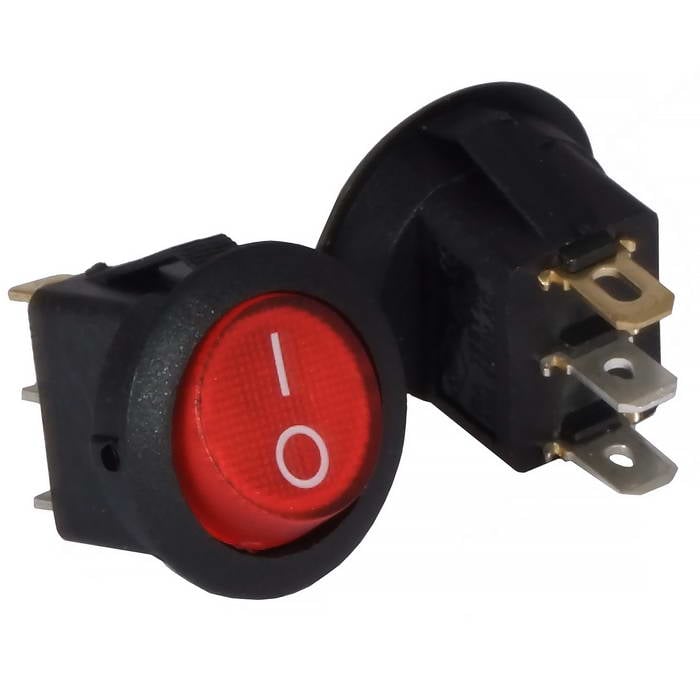

Клавишный переключатель RUICHI IRS-101-8C
ON-OFF
- MPN
- IRS-101-8C ON-OFF
- Бренд
- Ruichi
- Артикул RU
- 109854
Основные параметры
- Схема переключения
- ON-OFF (SPST)
- Номинальный ток, А
- (АС) 13/6,5 А
- Тип переключателя
- Переключатель клавишный серии IRS с подсветкой
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2+1 подсветка / 1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
Под заказ43,85 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF (SPST)
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- (АС) - 20/ 15
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальный ток, А
- (АС) 13/6,5 А
Монтаж и корпус
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2+1 подсветка / 1 (3P)
- Форма клавиши
- круг тип C (вогнутая)
- Диаметр корпуса, мм
- 23
- Размер установочного отверстия, мм
- Ф20 с ключем
- Тип подсветки
- неоновая
- Глубина, мм
- 28.4 (габарит)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 5.01
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/500
Другие параметры
- Тип переключателя
- Переключатель клавишный серии IRS с подсветкой
Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 6 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI IRS-101-8C, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRS-101-8C ON-OFFRUICHIАрт. RU 109854 43,85 ₽Под заказ |  39,09 ₽5 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  40,05 ₽Под заказ Совпадает 4 из 4 сравнимых параметров |  37,69 ₽2 000 шт ожидается по каталогу Совпадает 4 из 4 сравнимых параметров |  45,70 ₽1 400 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF (SPST) | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-OFF (DPST)Отличается |
| Диаметр корпуса, мм | 23 | 23Совпадает | —Нет данных | —Нет данных | —Нет данных |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
