Datasheet IRS-101-1C ON-OFF
Технические параметры, размеры и рекомендации производителя

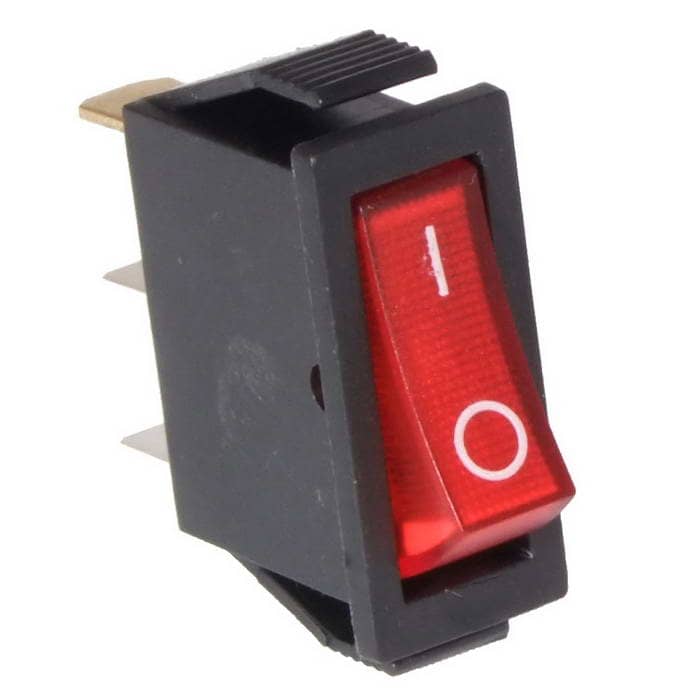

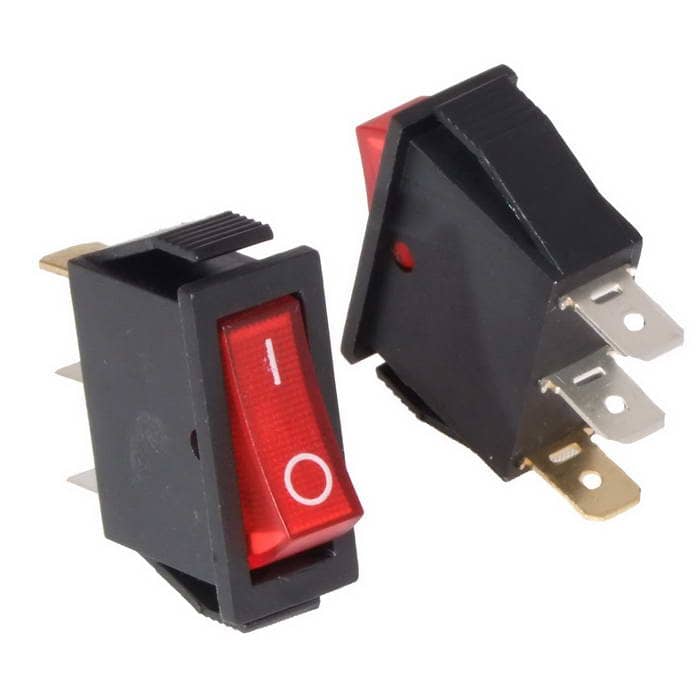

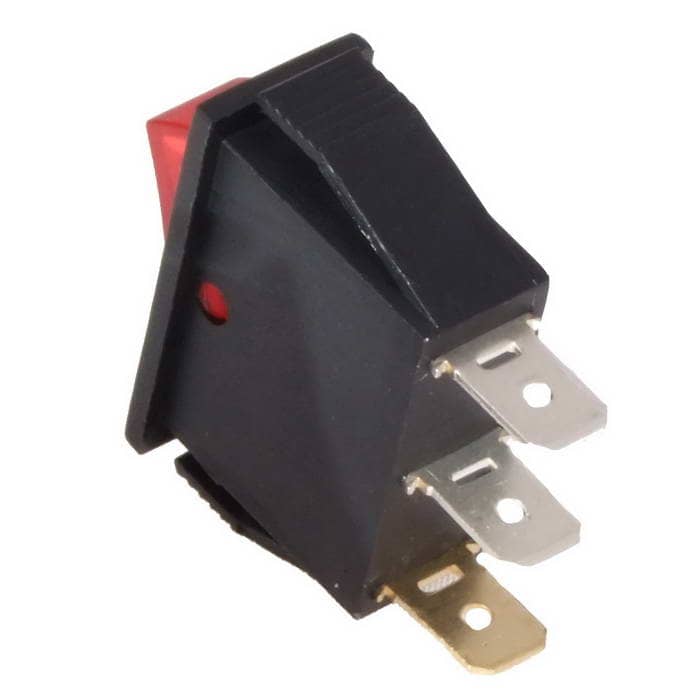

Клавишный переключатель RUICHI IRS-101-1C
ON-OFF, красный, с подсветкой
- MPN
- IRS-101-1C ON-OFF
- Бренд
- Ruichi
- Артикул RU
- 109842
Основные параметры
- Схема переключения
- ON-OFF (SPST)
- Тип переключателя
- Переключатель клавишный серии IRS с подсветкой
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2+1 подсветка / 1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- прямоугольник тип C (вогнутая)
Под заказ40,05 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF (SPST)
- Количество циклов коммутации (электро), не менее
- 10000
- Максимальный ток, А
- (АС) - 20/ 15
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
Монтаж и корпус
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2+1 подсветка / 1 (3P)
- Форма клавиши
- прямоугольник тип C (вогнутая)
- Размер установочного отверстия, мм
- 10.5x28.5
- Тип подсветки
- неоновая
- Глубина, мм
- 36.9 (габарит)
- Ширина, мм
- 13.5
- Высота, мм
- 30.5 (по лицевой планке)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 7.07
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/1500
Другие параметры
- Тип переключателя
- Переключатель клавишный серии IRS с подсветкой

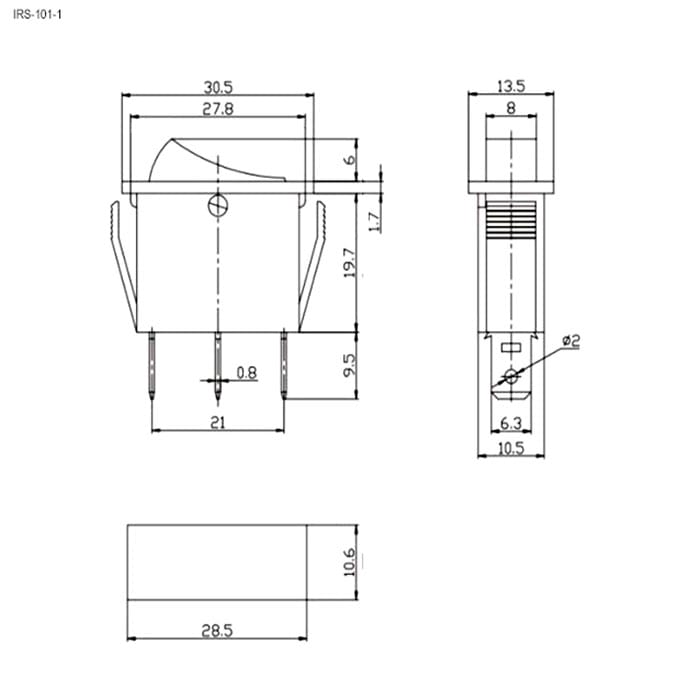

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI IRS-101-1C, ON-OFF, красный, с подсветкой – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарIRS-101-1C ON-OFFRUICHIАрт. RU 109842 40,05 ₽Под заказ |  37,69 ₽2 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |  43,85 ₽6 000 шт ожидается по каталогу Совпадает 5 из 5 сравнимых параметров |  39,09 ₽5 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  47,87 ₽150 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF (SPST) | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-OFF (SPST)Совпадает | ON-OFF (DPST)Отличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) МОм | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает | 100 (при Uисп.dc=500 В) МОмСовпадает |
| Максимальный ток, А | (АС) - 20/ 15 | (АС) - 20/ 15Совпадает | (АС) - 20/ 15Совпадает | (АС) - 13/ 6,5Отличается | (АС) - 20/ 15Совпадает |
- 37,69 ₽2 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
- 43,85 ₽6 000 шт ожидается по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
- 39,09 ₽5 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (SPST)Совпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 13/ 6,5Отличается
- 47,87 ₽150 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (SPST)АналогON-OFF (DPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В) МОмАналог100 (при Uисп.dc=500 В) МОмСовпадает
- Максимальный ток, А
- Текущий(АС) - 20/ 15Аналог(АС) - 20/ 15Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
