Datasheet HJQ-22F-240VAC-2Z 5A
Технические параметры, размеры и рекомендации производителя

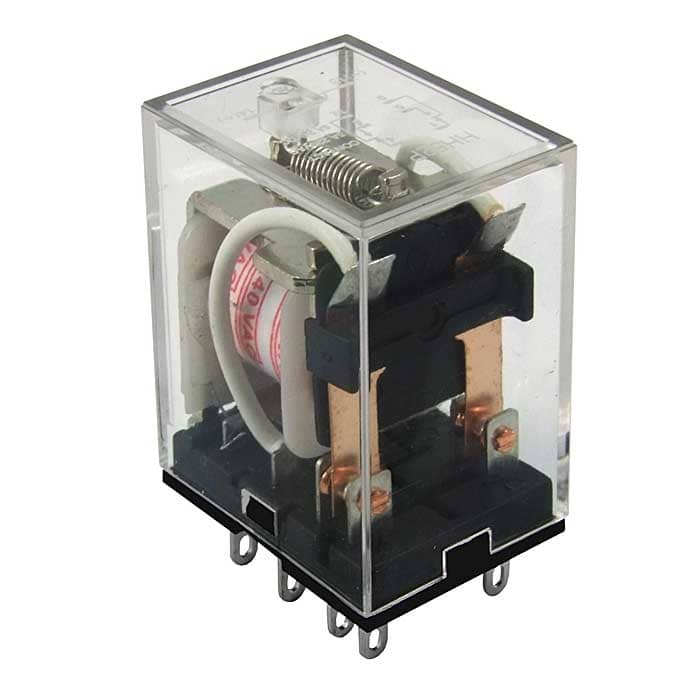

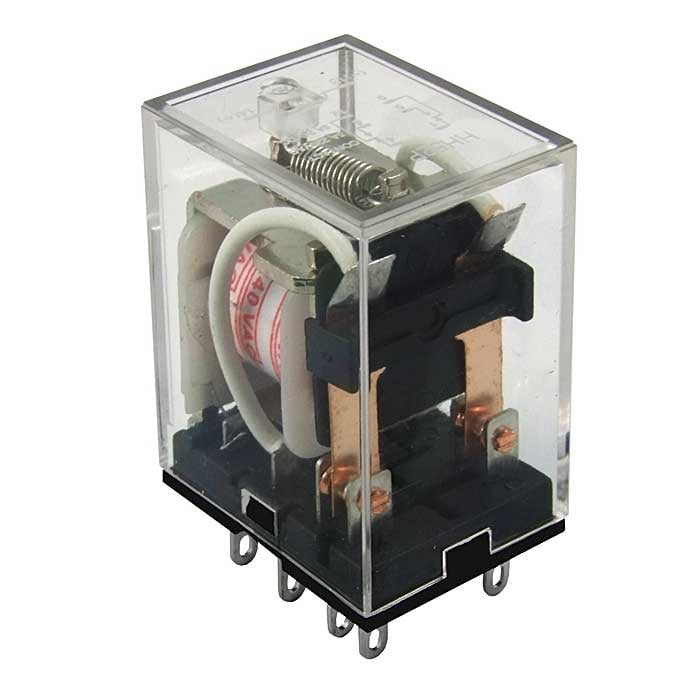

Электромагнитное реле RUICHI HJQ-22F-240VAC-2Z 5A
2(NO - NC); DPDT - 8 pin ; form 2C
Товар подлежит обязательной маркировке- MPN
- HJQ-22F-240VAC-2Z 5A
- Бренд
- Ruichi
- Артикул RU
- 84263
Основные параметры
- Схема переключения
- 2(NO - NC); DPDT - 8 pin ; form 2C
- Номинальный ток, А
- 5 (240 VAC/ 30 VDC)
- Номинальное напряжение катушки, В
- (AC) - 240
- Сопротивление катушки, Ом
- 12000 ± 10
- Максимальный ток, А
- переключения - 7
- Контактное сопротивление, мОм, не более
- 100 (для 1A/ 6 VDC) мОм
900 шт в наличии98,32 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- 12000 ± 10
- Максимальный ток, А
- переключения - 7
- Контактное сопротивление, мОм, не более
- 100 (для 1A/ 6 VDC) мОм
- Схема переключения
- 2(NO - NC); DPDT - 8 pin ; form 2C
- Количество циклов коммутации (электро), не менее
- 100000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 250 AC/ 30 DC
- Диэлектрическая прочность, В
- между откр. контактами - 1000 VAC 1мин.
- Номинальное напряжение катушки, В
- (AC) - 240
- Номинальный ток, А
- 5 (240 VAC/ 30 VDC)
Монтаж и корпус
- Глубина, мм
- 27
- Ширина, мм
- 20,5
- Высота, мм
- 35 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+70
Упаковка и вес
- Вес брутто
- 30.30
- Транспортная упаковка: размер/кол-во
- 44*30.5*36/500
Другие параметры
- Вес, г
- 32
- Время, мс
- срабатывания / переключения - 25
- Тип
- Реле электромагнитное серии HJQ22F
Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 900 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт18900 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHJQ-22F-240VAC-2Z 5ARUICHIАрт. RU 84263 98,32 ₽900 шт по каталогу |  103,04 ₽700 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  104,68 ₽705 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  96,90 ₽1 365 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  153,31 ₽750 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | 2(NO - NC); DPDT - 8 pin ; form 2C | 2(NO - NC); 4PDT - 14pin ; form 4CОтличается | 3C: 3PDTОтличается | DPDTОтличается | SPDTОтличается |
| Номинальное напряжение катушки, В | (AC) - 240 | (AC) - 240Совпадает | 240 (AC)Отличается | катушки - 240 (AC)Отличается | 240 (AC)Отличается |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Контактное сопротивление, мОм, не более | 100 (для 1A/ 6 VDC) мОм | 100 (для 1A/ 6 VDC) мОмСовпадает | 100 мОмОтличается | 100 мОмОтличается | 100 мОмОтличается |
| Максимальный ток, А | переключения - 7 | переключения - 7Совпадает | переключения - 7Совпадает | переключения - 10Отличается | переключения - 20Отличается |
- 103,04 ₽700 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий2(NO - NC); DPDT - 8 pin ; form 2CАналог2(NO - NC); 4PDT - 14pin ; form 4CОтличается
- Номинальное напряжение катушки, В
- Текущий(AC) - 240Аналог(AC) - 240Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100 (для 1A/ 6 VDC) мОмАналог100 (для 1A/ 6 VDC) мОмСовпадает
- Максимальный ток, А
- Текущийпереключения - 7Аналогпереключения - 7Совпадает
- 104,68 ₽705 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- Текущий2(NO - NC); DPDT - 8 pin ; form 2CАналог3C: 3PDTОтличается
- Номинальное напряжение катушки, В
- Текущий(AC) - 240Аналог240 (AC)Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100 (для 1A/ 6 VDC) мОмАналог100 мОмОтличается
- Максимальный ток, А
- Текущийпереключения - 7Аналогпереключения - 7Совпадает
- 96,90 ₽1 365 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- Текущий2(NO - NC); DPDT - 8 pin ; form 2CАналогDPDTОтличается
- Номинальное напряжение катушки, В
- Текущий(AC) - 240Аналогкатушки - 240 (AC)Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100 (для 1A/ 6 VDC) мОмАналог100 мОмОтличается
- Максимальный ток, А
- Текущийпереключения - 7Аналогпереключения - 10Отличается
- 153,31 ₽750 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- Текущий2(NO - NC); DPDT - 8 pin ; form 2CАналогSPDTОтличается
- Номинальное напряжение катушки, В
- Текущий(AC) - 240Аналог240 (AC)Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий100 (для 1A/ 6 VDC) мОмАналог100 мОмОтличается
- Максимальный ток, А
- Текущийпереключения - 7Аналогпереключения - 20Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
