Datasheet HF32F-G/012-HST
Технические параметры, размеры и рекомендации производителя
HF32F-G/012-HST
Товар подлежит обязательной маркировке- MPN
- HF32F-G/012-HST
- Бренд
- HONGFA
- Артикул RU
- 109113
Основные параметры
- Схема переключения
- Form А (off-on)
- Номинальное напряжение катушки, В
- 12 (DC) (450 мВт); Umax=15,6
- Сопротивление катушки, Ом
- 320
- Максимальный ток, А
- переключения - 10
- Контактное сопротивление, мОм, не более
- 100 (при I=1A; Udc=6 В) мОм
- Количество циклов коммутации (электро), не менее
- 100000
260 шт в наличии34,16 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- 320
- Максимальный ток, А
- переключения - 10
- Контактное сопротивление, мОм, не более
- 100 (при I=1A; Udc=6 В) мОм
- Схема переключения
- Form А (off-on)
- Количество циклов коммутации (электро), не менее
- 100000
- Максимальная коммутируемая мощность
- 300 Вт
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 250 AC/ 30 DC
- Диэлектрическая прочность, В
- между откр. контактами и корпусом - 2500 VAC, 1 мин.
- Номинальное напряжение катушки, В
- 12 (DC) (450 мВт); Umax=15,6
- Напряжение срабатывания, В
- 9
- Напряжение отпускания, В
- 0,6

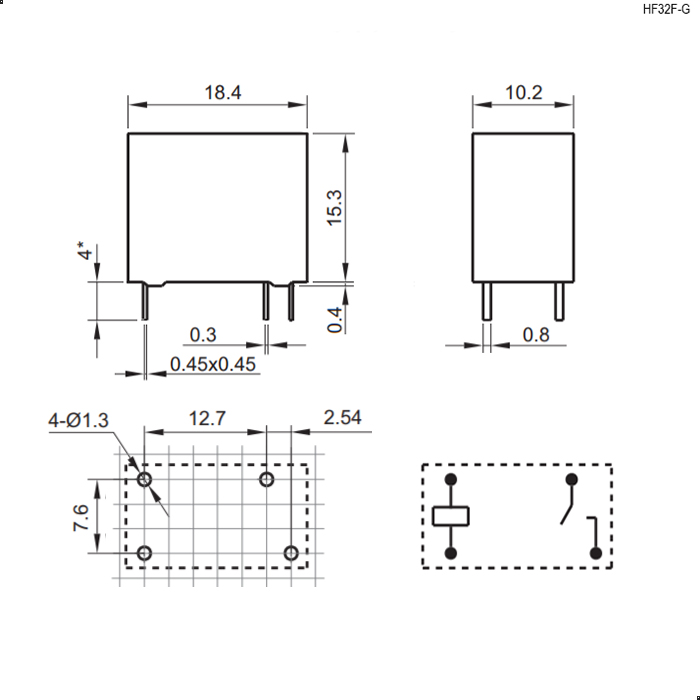

Монтаж и корпус
- Материал корпуса
- пластик
- Глубина, мм
- 18,8
- Ширина, мм
- 10,2
- Высота, мм
- 15,3
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+70
Другие параметры
- Вес, г
- 16
- Время, мс
- срабатывания/ переключения - 8/ 5
- Тип
- реле электромагнитное постоянного тока серии HF32F
Документация и схема
Условия поставки
Обновлено 30.08.2026- Источник / остаток
- Каталог RU Electronics · 260 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202310 шт26260 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарHF32F-G/012-HSTHONGFAАрт. RU 109113 34,16 ₽260 шт по каталогу |  37,69 ₽5 600 шт по каталогу Совпадает 1 из 4 сравнимых параметров |  37,80 ₽680 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  204,62 ₽2 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  199,04 ₽4 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | Form А (off-on) | SPDT; form CОтличается | SPDT; form 1CОтличается | Form 2C (DPDT) 2ON-ONОтличается | Form 2C (DPDT) 2ON-ONОтличается |
| Материал корпуса | пластик | —Нет данных | пластикСовпадает | пластикСовпадает | пластикСовпадает |
| Максимальный ток, А | переключения - 10 | переключения - 10Совпадает | 10Отличается | переключения - 12 ( AC); 28 - (DC)Отличается | переключения - 12A/ 250VAC;28VDC АОтличается |
| Номинальное напряжение катушки, В | 12 (DC) (450 мВт); Umax=15,6 | 12 DC (Uмакс.=15,6)Отличается | 12Отличается | 24 (DC) (900 мВт); Umax=26,4Отличается | 12 В (DC); (900 мВт); Umax=13,2 ВОтличается |
| Сопротивление катушки, Ом | 320 | L (высокочувств.) - 400/ D (норм.) -320Отличается | L (высокочувств.) - 400/ D (норм.) -320Отличается | 640/ 650Отличается | 640/ 650Отличается |
- 37,69 ₽5 600 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Схема переключения
- ТекущийForm А (off-on)АналогSPDT; form CОтличается
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Максимальный ток, А
- Текущийпереключения - 10Аналогпереключения - 10Совпадает
- Номинальное напряжение катушки, В
- Текущий12 (DC) (450 мВт); Umax=15,6Аналог12 DC (Uмакс.=15,6)Отличается
- Сопротивление катушки, Ом
- Текущий320АналогL (высокочувств.) - 400/ D (норм.) -320Отличается
- 37,80 ₽680 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- ТекущийForm А (off-on)АналогSPDT; form 1CОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Максимальный ток, А
- Текущийпереключения - 10Аналог10Отличается
- Номинальное напряжение катушки, В
- Текущий12 (DC) (450 мВт); Umax=15,6Аналог12Отличается
- Сопротивление катушки, Ом
- Текущий320АналогL (высокочувств.) - 400/ D (норм.) -320Отличается
- 204,62 ₽2 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- ТекущийForm А (off-on)АналогForm 2C (DPDT) 2ON-ONОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Максимальный ток, А
- Текущийпереключения - 10Аналогпереключения - 12 ( AC); 28 - (DC)Отличается
- Номинальное напряжение катушки, В
- Текущий12 (DC) (450 мВт); Umax=15,6Аналог24 (DC) (900 мВт); Umax=26,4Отличается
- Сопротивление катушки, Ом
- Текущий320Аналог640/ 650Отличается
- 199,04 ₽4 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Схема переключения
- ТекущийForm А (off-on)АналогForm 2C (DPDT) 2ON-ONОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Максимальный ток, А
- Текущийпереключения - 10Аналогпереключения - 12A/ 250VAC;28VDC АОтличается
- Номинальное напряжение катушки, В
- Текущий12 (DC) (450 мВт); Umax=15,6Аналог12 В (DC); (900 мВт); Umax=13,2 ВОтличается
- Сопротивление катушки, Ом
- Текущий320Аналог640/ 650Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
