Datasheet GX20M-7B
Технические параметры, размеры и рекомендации производителя

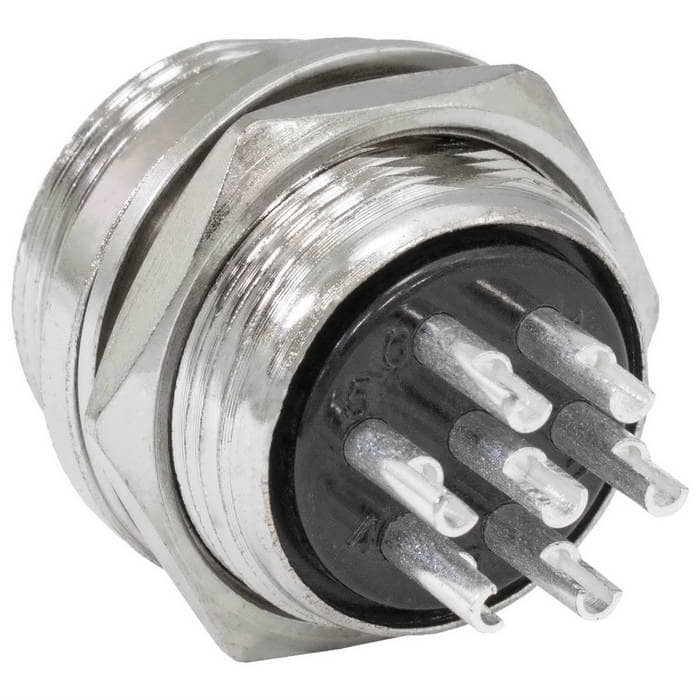

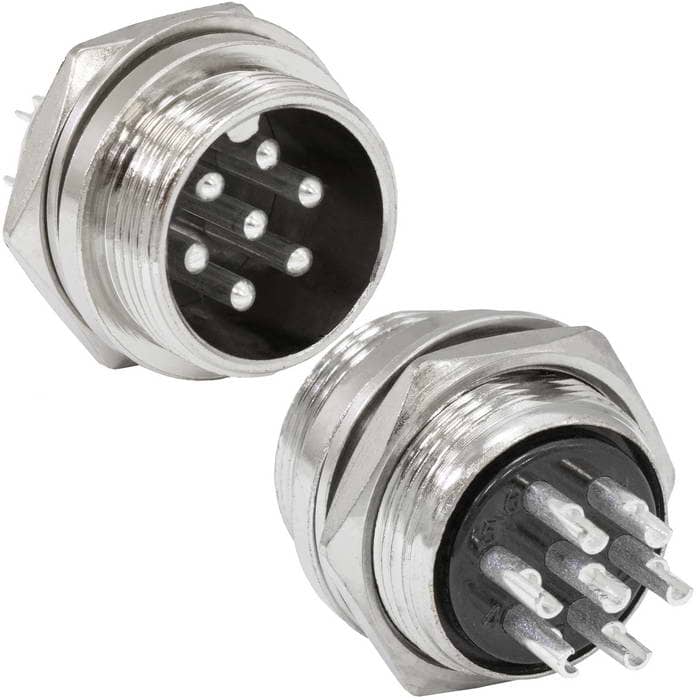

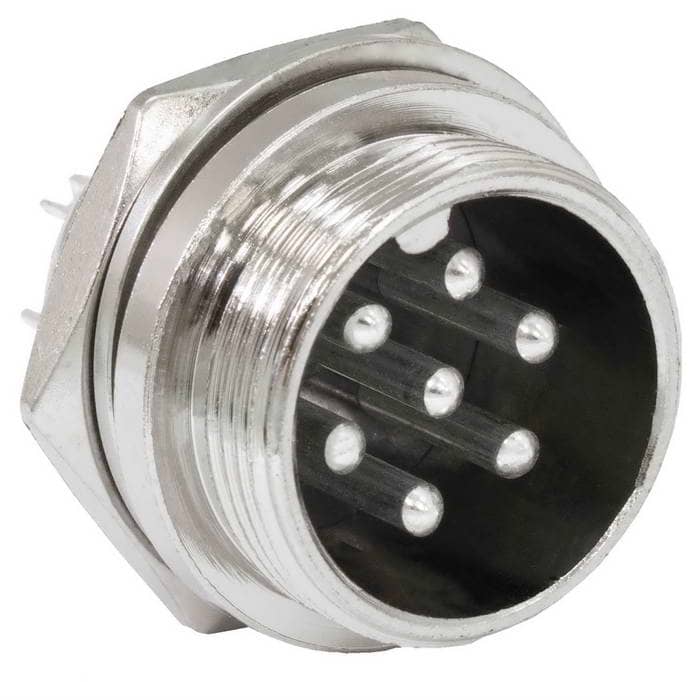

Разъём цилиндрический малогабаритный RUICHI GX20M-7B
7 контактов
Товар подлежит обязательной маркировке- MPN
- GX20M-7B
- Бренд
- Ruichi
- Артикул RU
- 121859
Основные параметры
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- 150
- Степень защиты
- IP55
- Исполнение разъема
- блочный
- Резьба
- M19x1,0
- Диаметр, мм
- 23
1 шт в наличии90,93 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальное напряжение, В
- 150
- Номинальный ток, А
- 5
Монтаж и корпус
- Диаметр, мм
- 23
- Диаметр установочного отверстия, мм
- 20
- Количество контактов
- 7
- Глубина, мм
- 19
Условия эксплуатации
- Степень защиты
- IP55
- Диапазон рабочих температур, °C
- -50...+70
Упаковка и вес
- Вес брутто
- 17.17
- Транспортная упаковка: размер/кол-во
- 52*25*18.5/300
Другие параметры
- Исполнение разъема
- блочный
- Резьба
- M19x1,0
- Тип
- Разъем малогабаритный цилиндрический блочный (вилка) фланцевый серии GX20M
- Тип разъёма
- вилка

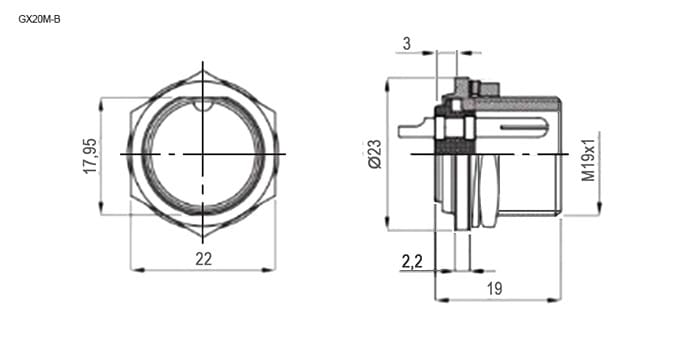

Документация и схема
Условия поставки
Обновлено 25.08.2026- Источник / остаток
- Каталог RU Electronics · 1 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Разъём цилиндрический малогабаритный RUICHI GX20M-7B, 7 контактов представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт11 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX20M-7BRUICHIАрт. RU 121859 90,93 ₽1 шт по каталогу |  139,17 ₽1 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  89,36 ₽580 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  91,49 ₽500 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  86,16 ₽550 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | вилка | вилкаСовпадает | розеткаОтличается | вилкаСовпадает | вилкаСовпадает |
| Количество контактов | 7 | 7Совпадает | 7Совпадает | 8Отличается | 6Отличается |
| Номинальное напряжение, В | 150 | 150Совпадает | 150Совпадает | 150Совпадает | 150Совпадает |
| Номинальный ток, А | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Степень защиты | IP55 | IP55Совпадает | IP55Совпадает | IP55Совпадает | IP55Совпадает |
- 139,17 ₽1 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий7Аналог7Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Степень защиты
- ТекущийIP55АналогIP55Совпадает
- 89,36 ₽580 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогрозеткаОтличается
- Количество контактов
- Текущий7Аналог7Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Степень защиты
- ТекущийIP55АналогIP55Совпадает
- 91,49 ₽500 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий7Аналог8Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Степень защиты
- ТекущийIP55АналогIP55Совпадает
- 86,16 ₽550 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий7Аналог6Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Степень защиты
- ТекущийIP55АналогIP55Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
