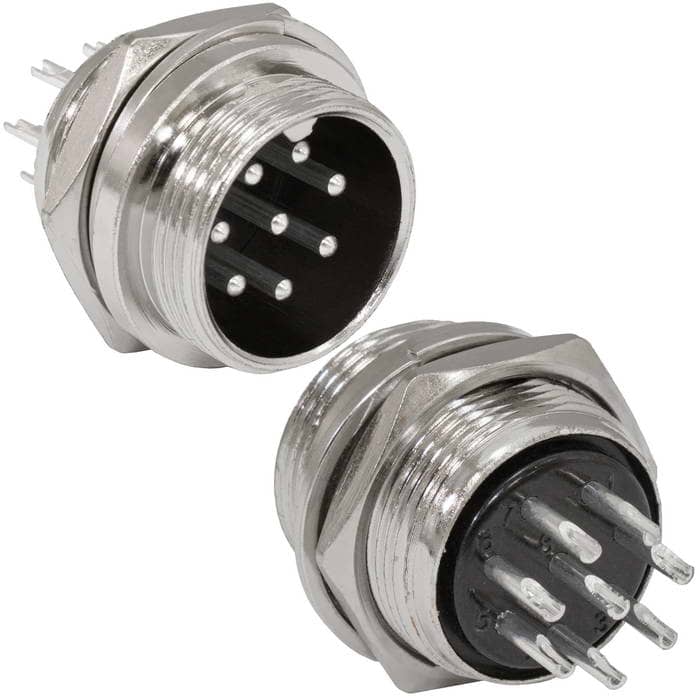

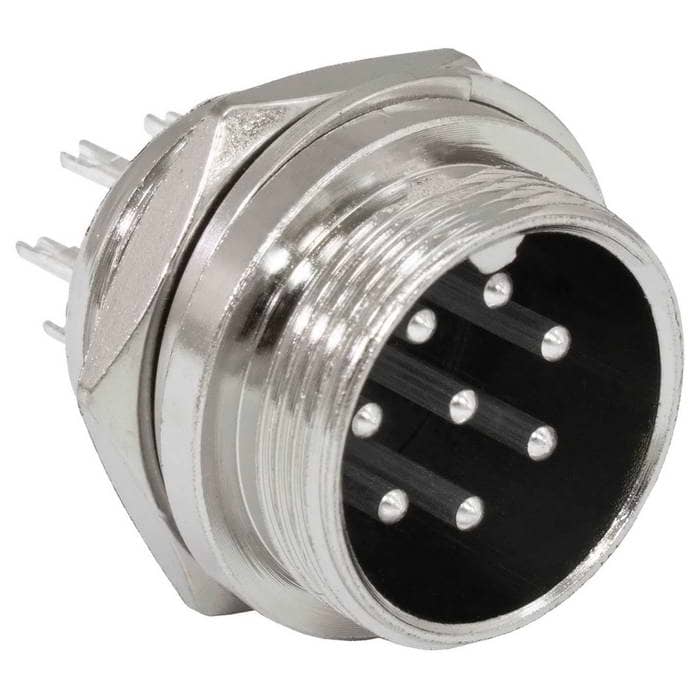

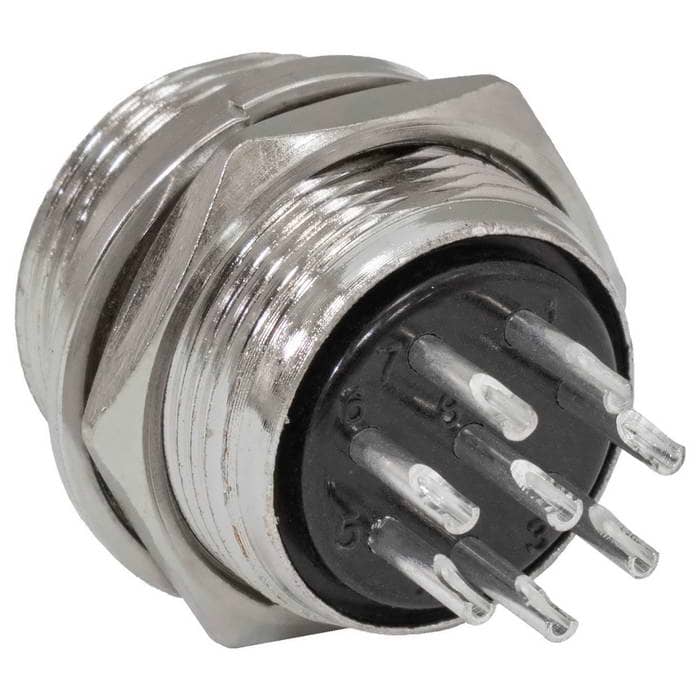

Разъём цилиндрический малогабаритный RUICHI GX20M-8B

8 контактов

Товар подлежит обязательной маркировке
MPN
GX20M-8B
Бренд
Ruichi
Артикул RU
121856

Основные параметры

Номинальный ток, А
5
Номинальное напряжение, В
150
Степень защиты
IP55
Исполнение разъема
блочный
Резьба
M19x1,0
Диаметр, мм
23
Все характеристики
Документация
Под заказ103,32 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Номинальное напряжение, В
150
Номинальный ток, А
5

Монтаж и корпус

Диаметр, мм
23
Диаметр установочного отверстия, мм
20
Количество контактов
8
Глубина, мм
19

Условия эксплуатации

Степень защиты
IP55
Диапазон рабочих температур, °C
-50...+70

Упаковка и вес

Вес брутто
16.67
Транспортная упаковка: размер/кол-во
28.5*21*19/300

Другие параметры

Исполнение разъема
блочный
Резьба
M19x1,0
Тип
Разъем малогабаритный цилиндрический блочный (вилка) фланцевый серии GX20M
Тип разъёма
вилка

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet GX20M-8B

Технические параметры, размеры и рекомендации производителя

Скачать

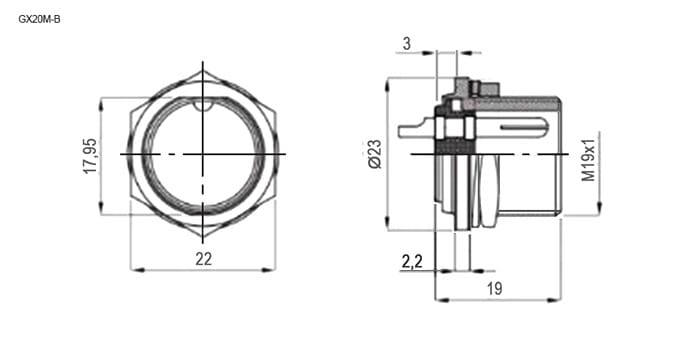

Миниатюра: Схема GX20M-8B
IMAGE · Схема

Схема GX20M-8B

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 13.10.2026
Источник / остаток
Каталог RU Electronics · Поставка под запрос
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
Не указана в источнике
Date code / партия
Год / маркировка партии не указаны
Документация
Datasheet: 1

Описание

Разъём цилиндрический малогабаритный RUICHI GX20M-8B, 8 контактов представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарGX20M-8BRUICHIАрт. RU 121856
103,32 ₽Под заказ
Параметрический вариантRUICHIGX20M-6BАрт. RU 121862
95,56 ₽450 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX20M-7BАрт. RU 121859
90,93 ₽1 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX20M-8Арт. RU 121858
174,16 ₽300 шт ожидается по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX20M-8AАрт. RU 121857
105,26 ₽1 700 шт ожидается по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип разъёмавилкавилкаСовпадаетвилкаСовпадаетвилкаСовпадаетрозеткаОтличается
Количество контактов86Отличается7Отличается8Совпадает8Совпадает
Номинальное напряжение, В150150Совпадает150Совпадает150Совпадает150Совпадает
Номинальный ток, А55Совпадает5Совпадает5Совпадает5Совпадает
Диаметр, мм2323Совпадает23Совпадает22Отличается22Отличается
  • Параметрический вариантRUICHIGX20M-6BАрт. RU 121862
    95,56 ₽450 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий8Аналог6Отличается
    Номинальное напряжение, В
    Текущий150Аналог150Совпадает
    Номинальный ток, А
    Текущий5Аналог5Совпадает
    Диаметр, мм
    Текущий23Аналог23Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX20M-7BАрт. RU 121859
    90,93 ₽1 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий8Аналог7Отличается
    Номинальное напряжение, В
    Текущий150Аналог150Совпадает
    Номинальный ток, А
    Текущий5Аналог5Совпадает
    Диаметр, мм
    Текущий23Аналог23Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX20M-8Арт. RU 121858
    174,16 ₽300 шт ожидается по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий8Аналог8Совпадает
    Номинальное напряжение, В
    Текущий150Аналог150Совпадает
    Номинальный ток, А
    Текущий5Аналог5Совпадает
    Диаметр, мм
    Текущий23Аналог22Отличается
    Открыть товар
  • Параметрический вариантRUICHIGX20M-8AАрт. RU 121857
    105,26 ₽1 700 шт ожидается по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогрозеткаОтличается
    Количество контактов
    Текущий8Аналог8Совпадает
    Номинальное напряжение, В
    Текущий150Аналог150Совпадает
    Номинальный ток, А
    Текущий5Аналог5Совпадает
    Диаметр, мм
    Текущий23Аналог22Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
