Datasheet GX20M-7A
Технические параметры, размеры и рекомендации производителя

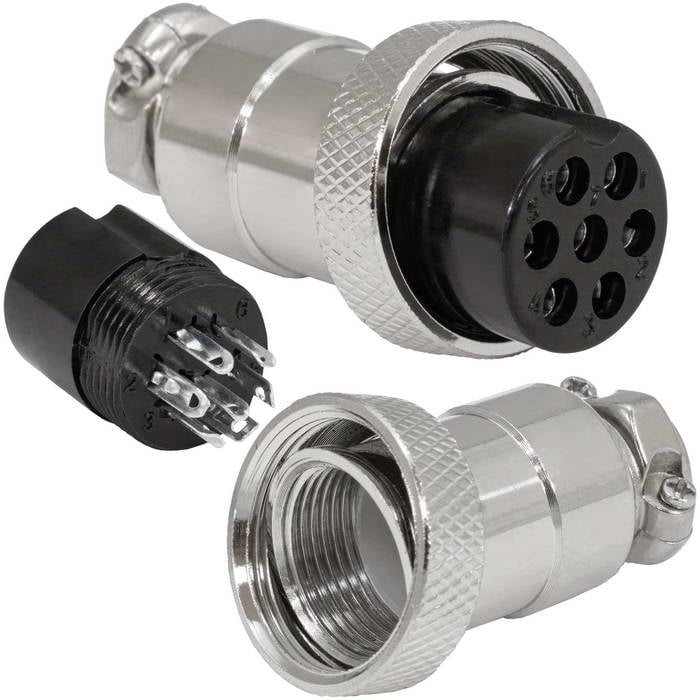

Разъём цилиндрический малогабаритный RUICHI GX20M-7A
7 контактов
Товар подлежит обязательной маркировке- MPN
- GX20M-7A
- Бренд
- Ruichi
- Артикул RU
- 121860
Основные параметры
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- 150
- Степень защиты
- IP55
- Исполнение разъема
- кабельный
- Диаметр, мм
- 22
- Тип
- Разъем малогабаритный цилиндрический кабельный (розетка) серии GX20M
580 шт в наличии89,36 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальное напряжение, В
- 150
- Номинальный ток, А
- 5
Монтаж и корпус
- Диаметр, мм
- 22
- Количество контактов
- 7
- Глубина, мм
- 31,9 (корпус)
Условия эксплуатации
- Степень защиты
- IP55
- Диапазон рабочих температур, °C
- -50...+70
Упаковка и вес
- Вес брутто
- 20.92
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/600
Другие параметры
- Исполнение разъема
- кабельный
- Тип
- Разъем малогабаритный цилиндрический кабельный (розетка) серии GX20M
- Тип разъёма
- розетка

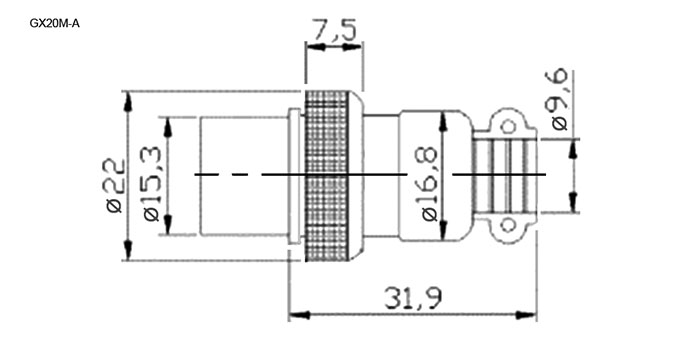

Документация и схема
Условия поставки
Обновлено 16.08.2026- Источник / остаток
- Каталог RU Electronics · 580 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 5 / 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet: 1
Описание
Разъём цилиндрический малогабаритный RUICHI GX20M-7A, 7 контактов представляет собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяет цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP 55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20255 шт15 шт
202625 шт23575 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX20M-7ARUICHIАрт. RU 121860 89,36 ₽580 шт по каталогу |  139,17 ₽1 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  87,17 ₽Под заказ Совпадает 4 из 5 сравнимых параметров |  105,26 ₽Под заказ Совпадает 4 из 5 сравнимых параметров |  90,93 ₽1 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | розетка | вилкаОтличается | розеткаСовпадает | розеткаСовпадает | вилкаОтличается |
| Количество контактов | 7 | 7Совпадает | 6Отличается | 8Отличается | 7Совпадает |
| Номинальное напряжение, В | 150 | 150Совпадает | 150Совпадает | 150Совпадает | 150Совпадает |
| Номинальный ток, А | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
| Диаметр, мм | 22 | 22Совпадает | 22Совпадает | 22Совпадает | 23Отличается |
- 139,17 ₽1 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогвилкаОтличается
- Количество контактов
- Текущий7Аналог7Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Диаметр, мм
- Текущий22Аналог22Совпадает
- 87,17 ₽Под заказ
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий7Аналог6Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Диаметр, мм
- Текущий22Аналог22Совпадает
- 105,26 ₽Под заказ
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий7Аналог8Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Диаметр, мм
- Текущий22Аналог22Совпадает
- 90,93 ₽1 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогвилкаОтличается
- Количество контактов
- Текущий7Аналог7Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Диаметр, мм
- Текущий22Аналог23Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
