Datasheet GX18M-5A
Технические параметры, размеры и рекомендации производителя

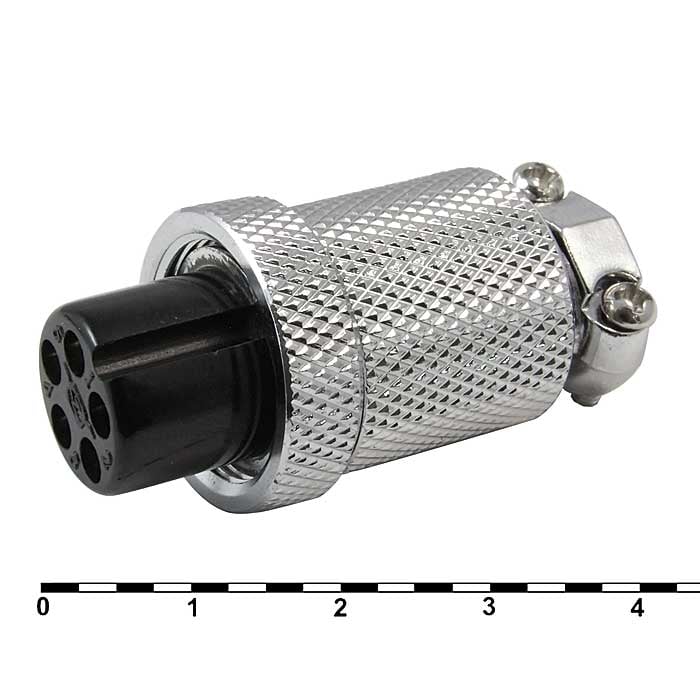

Разъём цилиндрический малогабаритный RUICHI GX18M-5A
5 контактов
Товар подлежит обязательной маркировке- MPN
- GX18M-5A
- Бренд
- Ruichi
- Артикул RU
- 107022
Основные параметры
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- 150
- Степень защиты
- IP55
- Исполнение разъема
- кабельный
- Резьба
- M18x1,0
- Диаметр, мм
- 22 (корпус)
240 шт в наличии206,25 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000
- Контактное сопротивление, мОм, не более
- 10
- Номинальное напряжение, В
- 150
- Номинальный ток, А
- 5
Монтаж и корпус
- Диаметр, мм
- 22 (корпус)
- Количество контактов
- 5
- Глубина, мм
- 45
Условия эксплуатации
- Степень защиты
- IP55
- Диапазон рабочих температур, °C
- -50...+70
Упаковка и вес
- Вес брутто
- 39.67
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/200
Другие параметры
- Исполнение разъема
- кабельный
- Резьба
- M18x1,0
- Тип
- Разъем малогабаритный цилиндрический кабельный (розетка) серии GX18M
- Тип разъёма
- розетка

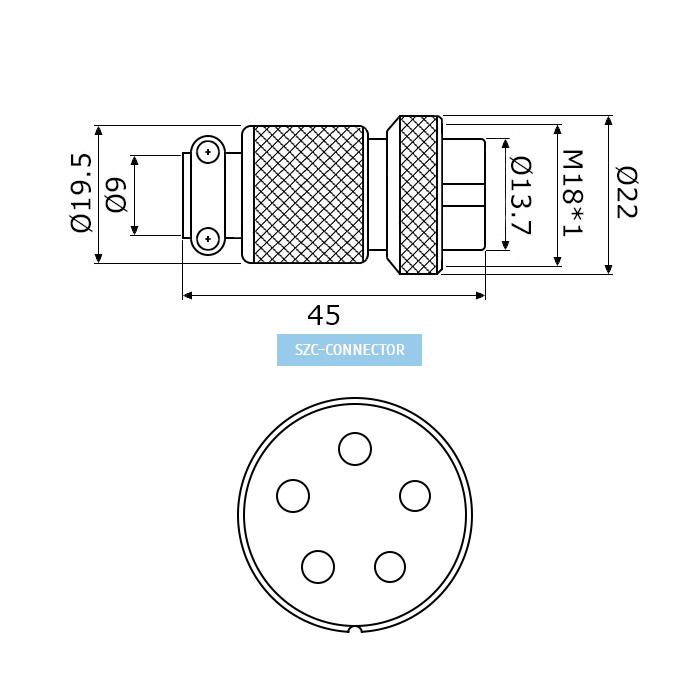

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 240 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано10 шт24240 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX18M-5ARUICHIАрт. RU 107022 206,25 ₽240 шт по каталогу |  180,00 ₽622 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  89,36 ₽580 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  105,26 ₽Под заказ Совпадает 3 из 4 сравнимых параметров |  293,39 ₽470 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | розетка | вилкаОтличается | розеткаСовпадает | розеткаСовпадает | розеткаСовпадает |
| Количество контактов | 5 | 5Совпадает | 7Отличается | 8Отличается | 7Отличается |
| Номинальное напряжение, В | 150 | 150Совпадает | 150Совпадает | 150Совпадает | 150Совпадает |
| Номинальный ток, А | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 10Отличается |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | —Нет данных | —Нет данных | 5000Совпадает |
- 180,00 ₽622 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогвилкаОтличается
- Количество контактов
- Текущий5Аналог5Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 89,36 ₽580 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий5Аналог7Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- 105,26 ₽Под заказ
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий5Аналог8Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- 293,39 ₽470 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий5Аналог7Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог10Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
