Datasheet GX18M-5E 1
Технические параметры, размеры и рекомендации производителя

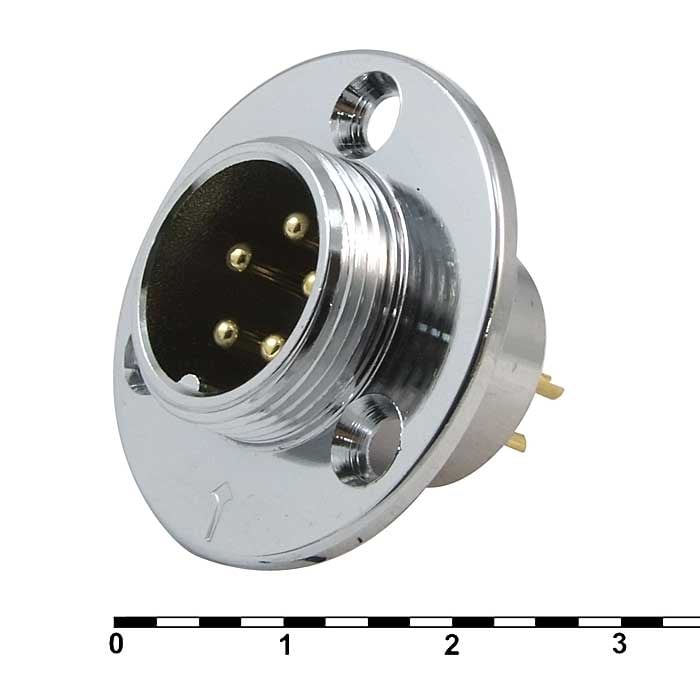

Разъём цилиндрический малогабаритный RUICHI GX18M-5E
5 контактов
Товар подлежит обязательной маркировке- MPN
- GX18M-5E
- Бренд
- SZC
- Артикул RU
- 107023
Основные параметры
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- 150
- Степень защиты
- IP55
- Исполнение разъема
- блочный
- Резьба
- M18x1,0
- Диаметр, мм
- 16 (корпус); 32 (фланец)
622 шт в наличии180,00 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000
- Контактное сопротивление, мОм, не более
- 10
- Номинальное напряжение, В
- 150
- Номинальный ток, А
- 5
Монтаж и корпус
- Диаметр, мм
- 16 (корпус); 32 (фланец)
- Диаметр установочного отверстия, мм
- 18
- Количество контактов
- 5
- Глубина, мм
- 19,6
Условия эксплуатации
- Степень защиты
- IP55
- Диапазон рабочих температур, °C
- -50 ...+70
Упаковка и вес
- Вес брутто
- 24.42
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/600
Другие параметры
- Исполнение разъема
- блочный
- Резьба
- M18x1,0
- Тип
- Разъем малогабаритный цилиндрический блочный (вилка) фланцевый серии GX18M
- Тип разъёма
- вилка

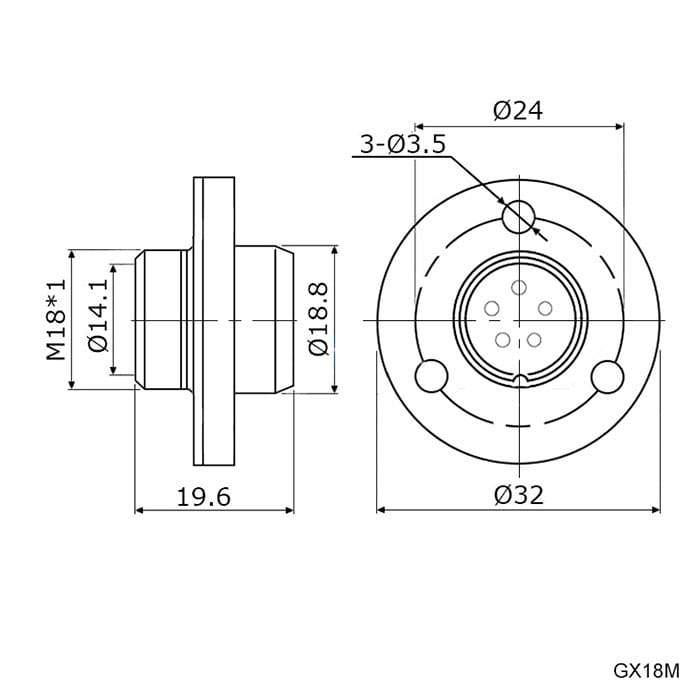

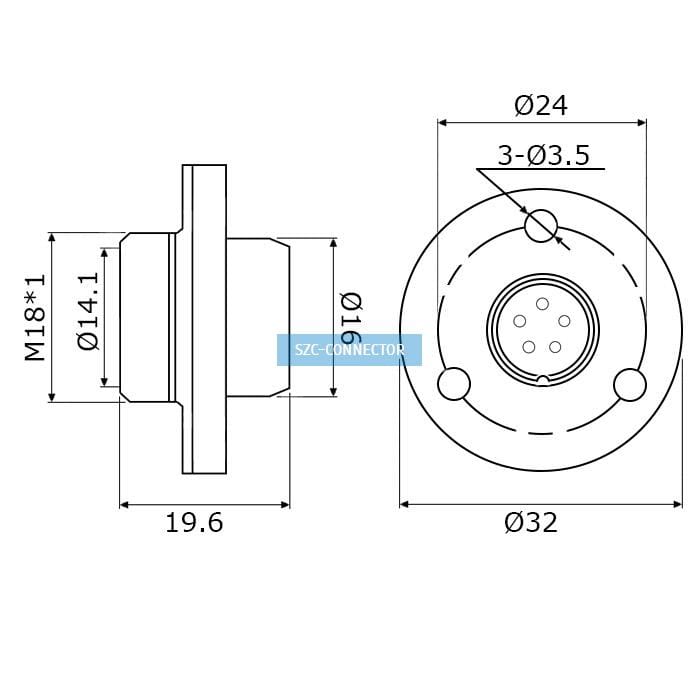

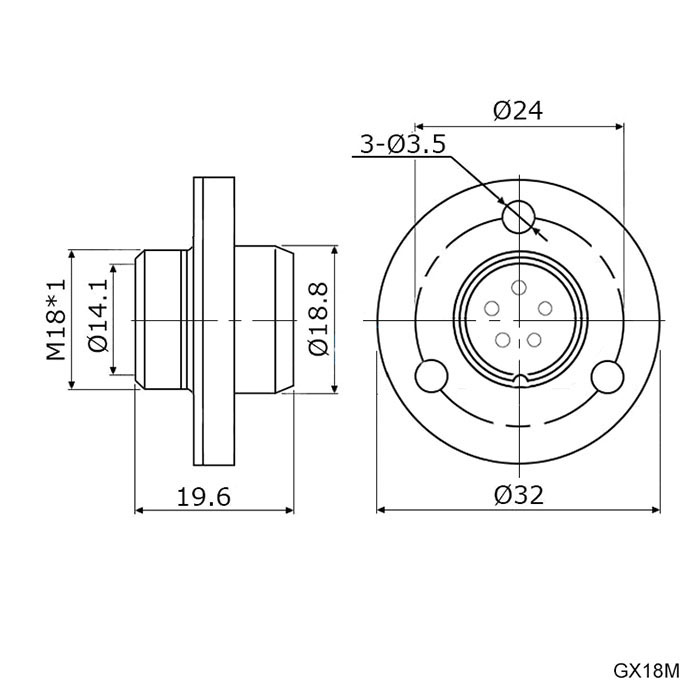

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 622 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 600 шт · только целая упаковка
- Фасовка
- 2 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 2
Описание
Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано2 шт56112 шт
202410 шт51510 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX18M-5ESZCАрт. RU 107023 180,00 ₽622 шт по каталогу |  206,25 ₽240 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  90,93 ₽1 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  86,16 ₽550 шт ожидается по каталогу Совпадает 3 из 4 сравнимых параметров |  274,30 ₽520 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | вилка | розеткаОтличается | вилкаСовпадает | вилкаСовпадает | вилкаСовпадает |
| Количество контактов | 5 | 5Совпадает | 7Отличается | 6Отличается | 7Отличается |
| Номинальное напряжение, В | 150 | 150Совпадает | 150Совпадает | 150Совпадает | 150Совпадает |
| Номинальный ток, А | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 10Отличается |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | —Нет данных | —Нет данных | 5000Совпадает |
- 206,25 ₽240 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогрозеткаОтличается
- Количество контактов
- Текущий5Аналог5Совпадает
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 90,93 ₽1 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий5Аналог7Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- 86,16 ₽550 шт ожидается по каталогу
Совпадает 3 из 4 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий5Аналог6Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог5Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог—Нет данных
- 274,30 ₽520 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийвилкаАналогвилкаСовпадает
- Количество контактов
- Текущий5Аналог7Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий5Аналог10Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
