Datasheet GX18M-4A 1
Технические параметры, размеры и рекомендации производителя
Цилиндрические разъемы
Товар подлежит обязательной маркировке

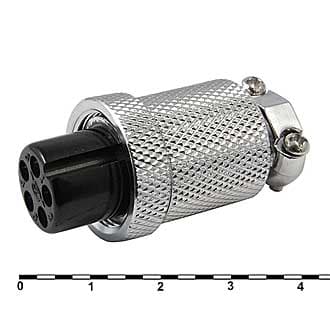

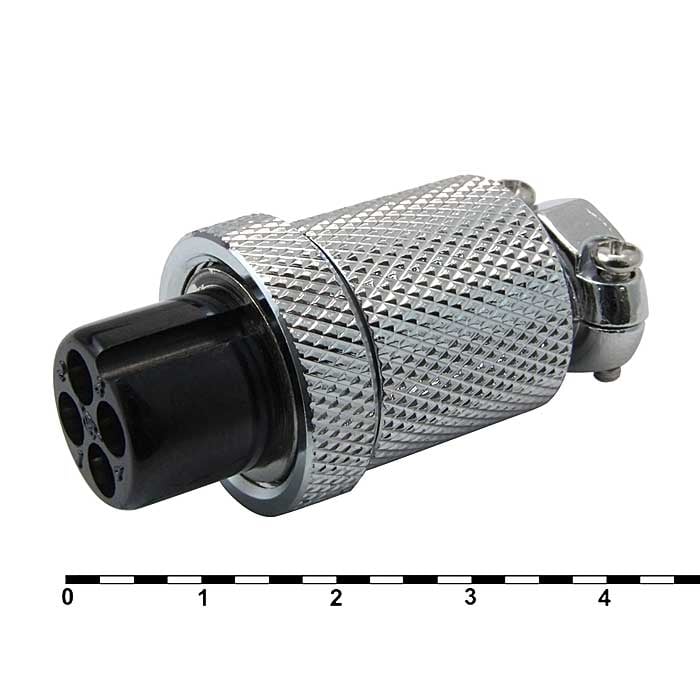

Разъём цилиндрический малогабаритный RUICHI GX18M-4A, 4 контакта
Разъём цилиндрический малогабаритный RUICHI GX18M-4A, 4 контакта
Товар подлежит обязательной маркировке- MPN
- GX18M-4A
- Бренд
- SZC
- Артикул RU
- 107020
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 4 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 4 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 2
4 шт в наличии216,27 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

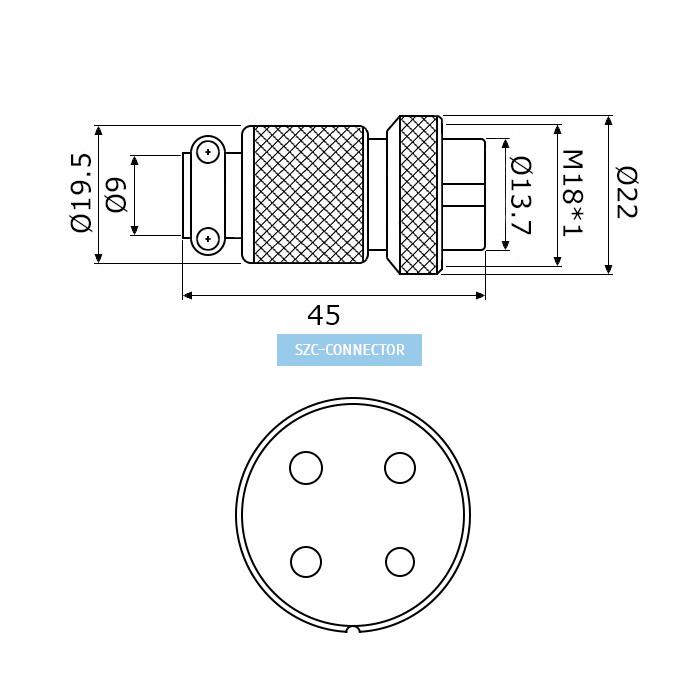

Документация и схема
Характеристики
- Вес брутто
- 26.05
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/200
- Степень защиты
- IP55
- Исполнение разъема
- кабельный
- Резьба
- M18x1,0
- Диаметр, мм
- 22
- Сопротивление изоляции, МОм, не менее
- 5000
- Тип
- Разъем малогабаритный цилиндрический кабельный (розетка) серии GX18M
- Диапазон рабочих температур, °C
- -50...+70
- Номинальное напряжение, В
- 150
- Номинальный ток, А
- 7
- Тип разъёма
- розетка
- Количество контактов
- 4
- Глубина, мм
- 45
Описание
Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20254 шт14 шт

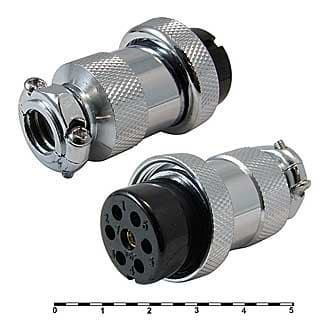

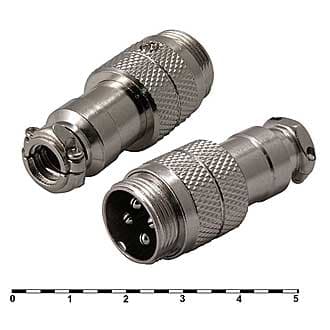

Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGX18M-4ASZCАрт. RU 107020 216,27 ₽4 шт по каталогу |  206,25 ₽280 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  73,91 ₽25 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  293,39 ₽500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  30,67 ₽25 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | розетка | розеткаСовпадает | вилкаОтличается | розеткаСовпадает | розеткаСовпадает |
| Количество контактов | 4 | 5Отличается | 4Совпадает | 7Отличается | 3Отличается |
| Номинальное напряжение, В | 150 | 150Совпадает | 125Отличается | 150Совпадает | 125Отличается |
| Номинальный ток, А | 7 | 5Отличается | 7Совпадает | 10Отличается | 7Совпадает |
| Сопротивление изоляции, МОм, не менее | 5000 | 5000Совпадает | 5000Совпадает | 5000Совпадает | 5000Совпадает |
- 206,25 ₽280 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий4Аналог5Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий7Аналог5Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 73,91 ₽25 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогвилкаОтличается
- Количество контактов
- Текущий4Аналог4Совпадает
- Номинальное напряжение, В
- Текущий150Аналог125Отличается
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 293,39 ₽500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий4Аналог7Отличается
- Номинальное напряжение, В
- Текущий150Аналог150Совпадает
- Номинальный ток, А
- Текущий7Аналог10Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
- 30,67 ₽25 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийрозеткаАналогрозеткаСовпадает
- Количество контактов
- Текущий4Аналог3Отличается
- Номинальное напряжение, В
- Текущий150Аналог125Отличается
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000Аналог5000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
