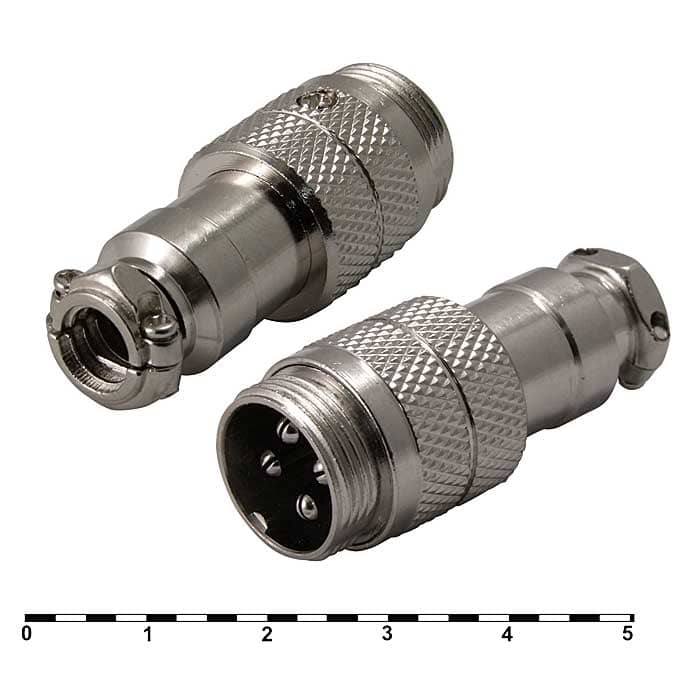

Разъём цилиндрический малогабаритный RUICHI GX16M-4

4 контакта

Товар подлежит обязательной маркировке
MPN
GX16M-4
Бренд
Ruichi
Артикул RU
107015

Основные параметры

Номинальный ток, А
7
Номинальное напряжение, В
125
Степень защиты
IP55
Исполнение разъема
кабельный
Резьба
M16x1,0
Диаметр, мм
18,5
Все характеристики
Документация
975 шт в наличии83,16 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
5000
Номинальное напряжение, В
125
Номинальный ток, А
7

Монтаж и корпус

Диаметр, мм
18,5
Количество контактов
4
Глубина, мм
42,5

Условия эксплуатации

Степень защиты
IP55
Диапазон рабочих температур, °C
-50...+70

Упаковка и вес

Вес брутто
21.90
Транспортная упаковка: размер/кол-во
42*28*23.5/1000

Другие параметры

Исполнение разъема
кабельный
Резьба
M16x1,0
Тип
Разъем малогабаритный цилиндрический кабельный (вилка) серии GX16M
Тип разъёма
вилка

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet GX16M-4 1

Технические параметры, размеры и рекомендации производителя

Скачать
PDF · Datasheet

Datasheet GX16M-4 2

Технические параметры, размеры и рекомендации производителя

Скачать

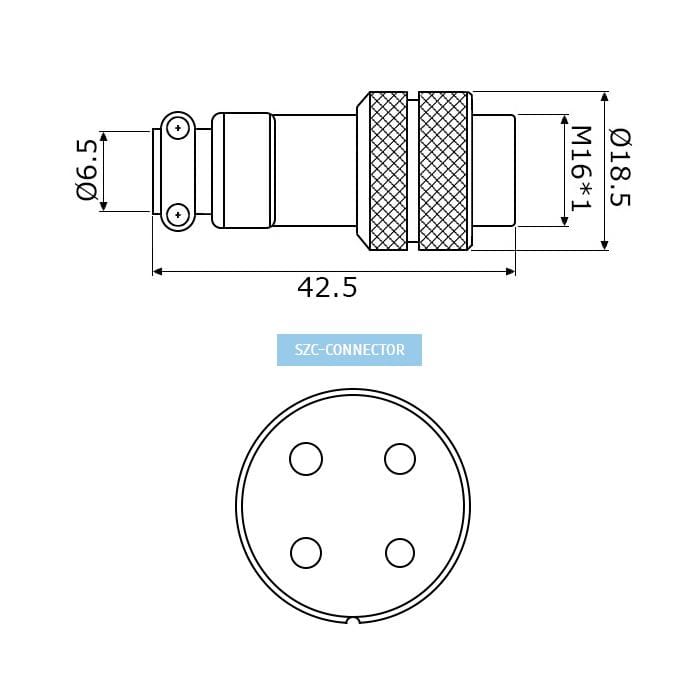

Миниатюра: Схема GX16M-4
IMAGE · Схема

Схема GX16M-4

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 975 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
25 шт · только целая упаковка
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 2

Описание

Разъем цилиндрический малогабаритный представляют собой коннектор ручного соединения, внутреннего объемного монтажа. Он соединяют цепи с нагрузкой до 10 А и 200 В. Корпус соединителей изготовляется из цинка и никеля, а внутренний изолятор из бакелита. Разъемы являются пылезащищенными и соответствуют степени защиты IP55, что гарантирует работу в пыльной среде и допускает попадания брызг воды.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт39975 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарGX16M-4RUICHIАрт. RU 107015
83,16 ₽975 шт по каталогу
Параметрический вариантRUICHIGX16M-4FАрт. RU 121880
60,54 ₽150 шт по каталогу

Совпадает 4 из 4 сравнимых параметров

Параметрический вариантRUICHIGX16M-4AАрт. RU 107016
37,94 ₽17 350 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX16M-2Арт. RU 107045
82,44 ₽800 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIGX16M-3Арт. RU 107030
85,05 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Тип разъёмавилкавилкаСовпадаетрозеткаОтличаетсявилкаСовпадаетвилкаСовпадает
Количество контактов44Совпадает4Совпадает2Отличается3Отличается
Номинальное напряжение, В125125Совпадает125Совпадает125Совпадает125Совпадает
Номинальный ток, А77Совпадает7Совпадает7Совпадает7Совпадает
Сопротивление изоляции, МОм, не менее5000—Нет данных5000Совпадает5000Совпадает5000Совпадает
  • Параметрический вариантRUICHIGX16M-4FАрт. RU 121880
    60,54 ₽150 шт по каталогу

    Совпадает 4 из 4 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий4Аналог4Совпадает
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий7Аналог7Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIGX16M-4AАрт. RU 107016
    37,94 ₽17 350 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогрозеткаОтличается
    Количество контактов
    Текущий4Аналог4Совпадает
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий7Аналог7Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX16M-2Арт. RU 107045
    82,44 ₽800 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий4Аналог2Отличается
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий7Аналог7Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Открыть товар
  • Параметрический вариантRUICHIGX16M-3Арт. RU 107030
    85,05 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийвилкаАналогвилкаСовпадает
    Количество контактов
    Текущий4Аналог3Отличается
    Номинальное напряжение, В
    Текущий125Аналог125Совпадает
    Номинальный ток, А
    Текущий7Аналог7Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий5000Аналог5000Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
