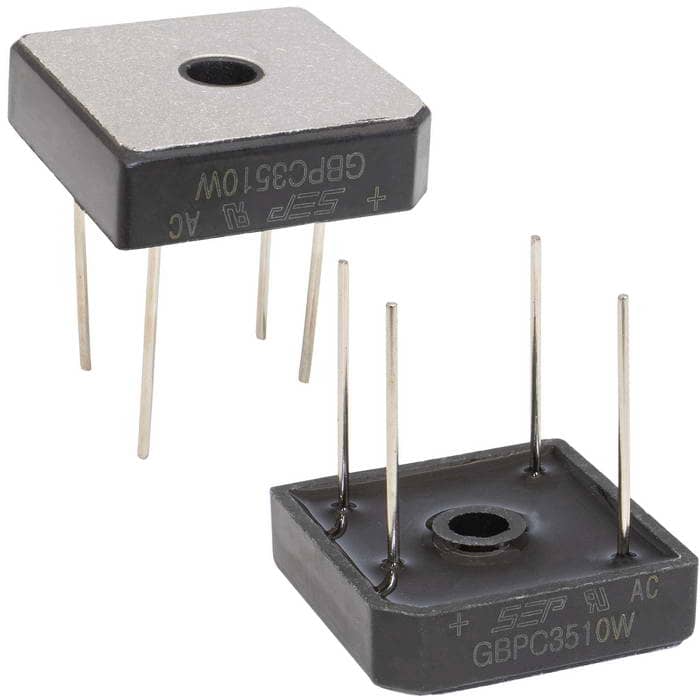

GBPC3510W SEP диодный мост

35 А, 1000 В, GBPC-W

MPN
GBPC3510W
Бренд
SEP
Артикул RU
129549

Основные параметры

Серия
GBPC
Конфигурация
1 фазный
Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
35
Прямое падение напряжения (Vf), В
1,05
Ударный прямой ток, А
400
Все характеристики
Документация
800 шт в наличии61,92 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Максимальное обратное напряжение (Vrrm), В
1000
Максимальный прямой ток, А
35
Прямое падение напряжения (Vf), В
1,05
Ударный прямой ток, А
400
Ток утечки, мкА
10
Напряжение изоляции
2000 В (1 мин)

Монтаж и корпус

Размер, мм
28,5 x 28,5 x 7,8
Корпус
GBPC-W
Тип монтажа
Выводы под пайку

Условия эксплуатации

Диапазон рабочих температур
-40...+150°С

Упаковка и вес

Вес брутто
15.40
Транспортная упаковка: размер/кол-во
42*23*24/500

Другие параметры

Серия
GBPC
Конфигурация
1 фазный
Тип
Диодный мост серии GBPC

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet GBPC3510W

Технические параметры, размеры и рекомендации производителя

Скачать

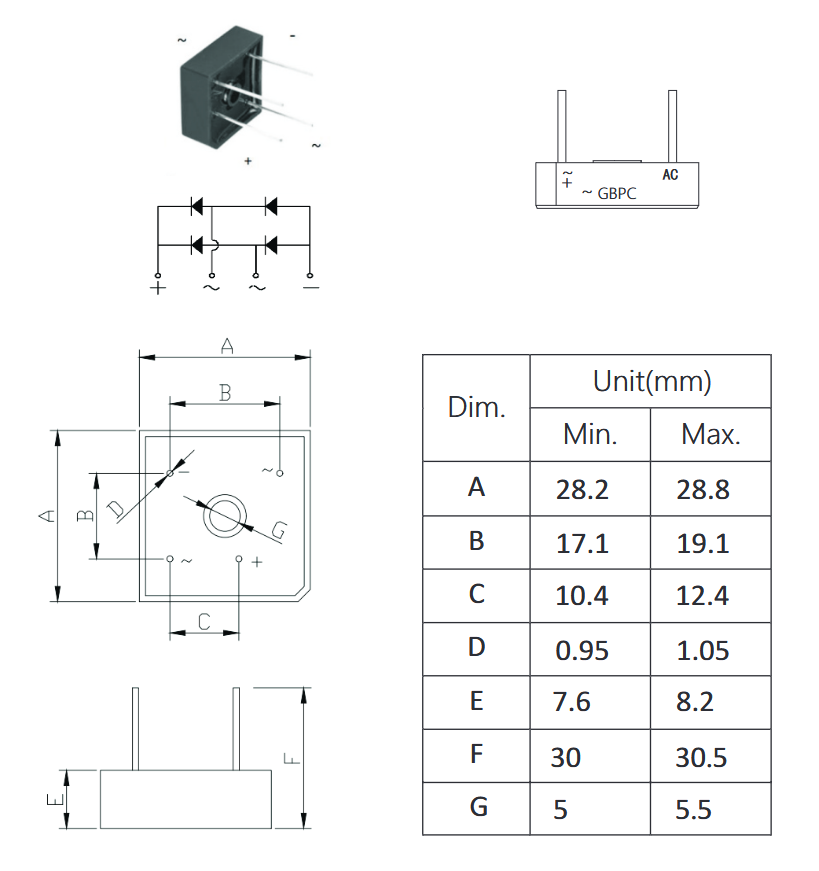

Миниатюра: Схема GBPC3510W
IMAGE · Схема

Схема GBPC3510W

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 22.08.2026
Источник / остаток
Каталог RU Electronics · 800 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 / 50 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

GBPC3510W однофазный диодный мост с выводами под пайку. Максимальное обратное напряжение (Vrrm) 1000 В, максимальный прямой ток (If(av)) 35 А. Падение напряжения (Vf) 1.05 В. Ударный ток (Ifsm) 400 А. Диапазон рабочих температур -40...+150°С.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202525 шт18450 шт
202550 шт7350 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарGBPC3510WSEPАрт. RU 129549
61,92 ₽800 шт по каталогу
Параметрический вариантSEPGBPC3506WАрт. RU 129548
61,92 ₽950 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPGBPC2510WАрт. RU 129547
58,78 ₽150 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантSEPGBJ3510Арт. RU 122562
30,99 ₽1 525 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантSEPKBPC3510Арт. RU 133105
49,86 ₽2 000 шт ожидается по каталогу

Совпадает 3 из 5 сравнимых параметров

Конфигурация1 фазный1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает1 фазныйСовпадает
КорпусGBPC-WGBPC-WСовпадаетGBPC-WСовпадаетGBJОтличаетсяKBPCОтличается
Тип монтажаВыводы под пайкуВыводы под пайкуСовпадаетВыводы под пайкуСовпадаетсквозной (THT)ОтличаетсяКлеммы (faston)Отличается
Максимальное обратное напряжение (Vrrm), В1000600Отличается1000Совпадает1000Совпадает1000Совпадает
Максимальный прямой ток, А3535Совпадает25Отличается35Совпадает35Совпадает
  • Параметрический вариантSEPGBPC3506WАрт. RU 129548
    61,92 ₽950 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBPC-WАналогGBPC-WСовпадает
    Тип монтажа
    ТекущийВыводы под пайкуАналогВыводы под пайкуСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог600Отличается
    Максимальный прямой ток, А
    Текущий35Аналог35Совпадает
    Открыть товар
  • Параметрический вариантSEPGBPC2510WАрт. RU 129547
    58,78 ₽150 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBPC-WАналогGBPC-WСовпадает
    Тип монтажа
    ТекущийВыводы под пайкуАналогВыводы под пайкуСовпадает
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий35Аналог25Отличается
    Открыть товар
  • Параметрический вариантSEPGBJ3510Арт. RU 122562
    30,99 ₽1 525 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBPC-WАналогGBJОтличается
    Тип монтажа
    ТекущийВыводы под пайкуАналогсквозной (THT)Отличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий35Аналог35Совпадает
    Открыть товар
  • Параметрический вариантSEPKBPC3510Арт. RU 133105
    49,86 ₽2 000 шт ожидается по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Конфигурация
    Текущий1 фазныйАналог1 фазныйСовпадает
    Корпус
    ТекущийGBPC-WАналогKBPCОтличается
    Тип монтажа
    ТекущийВыводы под пайкуАналогКлеммы (faston)Отличается
    Максимальное обратное напряжение (Vrrm), В
    Текущий1000Аналог1000Совпадает
    Максимальный прямой ток, А
    Текущий35Аналог35Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
