Datasheet GBPC3506W
Технические параметры, размеры и рекомендации производителя

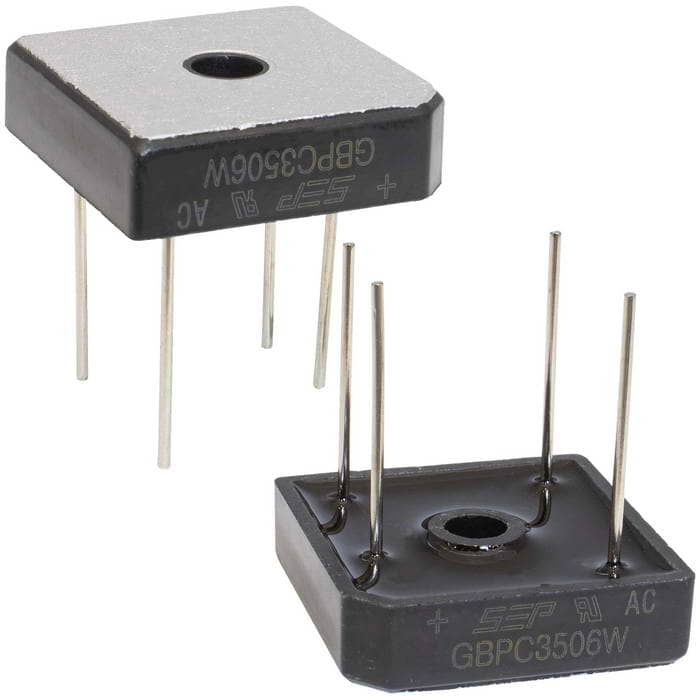

GBPC3506W SEP диодный мост
35 А, 600 В, GBPC-W
- MPN
- GBPC3506W
- Бренд
- SEP
- Артикул RU
- 129548
Основные параметры
- Конфигурация
- 1 фазный
- Повторяющееся импульсное обратное напряжение, В
- 600
- Максимальный прямой ток, А
- 35
- Падение напряжения, В
- 1,05
- Ударный прямой ток, А
- 400
- Ток утечки, мкА
- 10
970 шт в наличии61,92 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Повторяющееся импульсное обратное напряжение, В
- 600
- Максимальный прямой ток, А
- 35
- Падение напряжения, В
- 1,05
- Ударный прямой ток, А
- 400
- Ток утечки, мкА
- 10
- Напряжение изоляции
- 2000 В
Монтаж и корпус
- Размер, мм
- 28,5 x 28,5 x 7,8
- Корпус
- GBPC-W
- Тип монтажа
- Выводы под пайку
Условия эксплуатации
- Диапазон рабочих температур
- -40...+150°С
Упаковка и вес
- Вес брутто
- 15.50
- Транспортная упаковка: размер/кол-во
- 42*23*24/500
Другие параметры
- Конфигурация
- 1 фазный
- Тип
- Диодный мост серии GBPC

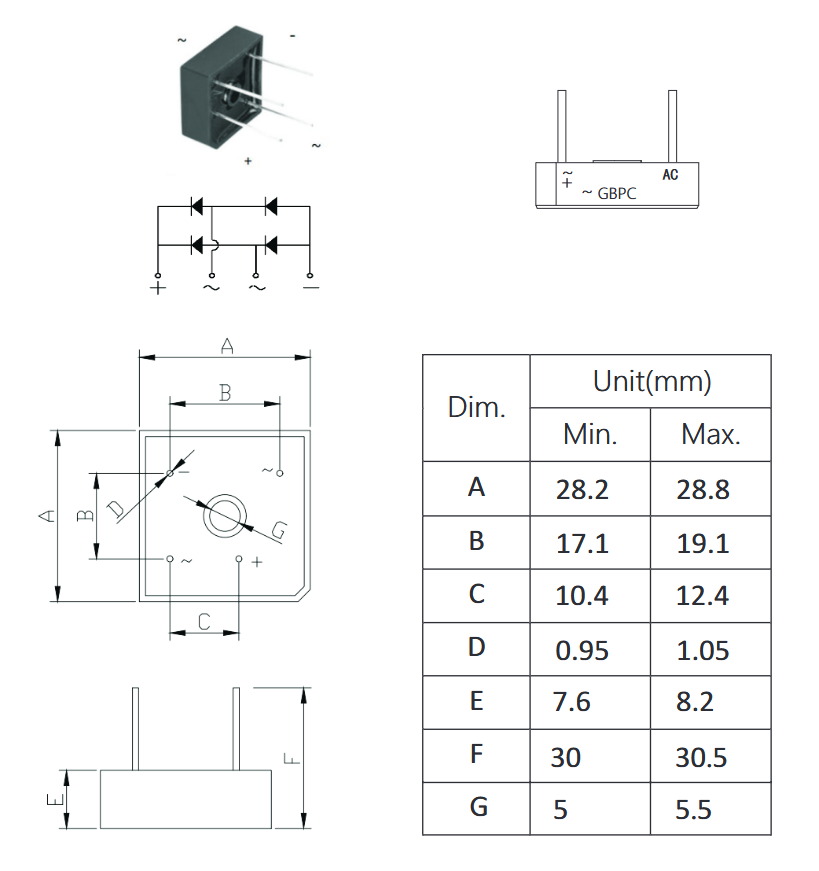

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 970 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 50 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
GBPC3506W однофазный диодный мост с выводами под пайку. Максимальное обратное напряжение (Vrrm) 600 В, максимальный прямой ток (If(av)) 35 А. Падение напряжения (Vf) 1.05 В. Ударный ток (Ifsm) 400 А. Диапазон рабочих температур -40...+150°С.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт220 шт
202550 шт9450 шт
2025500 шт1500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGBPC3506WSEPАрт. RU 129548 61,92 ₽970 шт по каталогу |  61,92 ₽850 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  58,78 ₽760 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  17,64 ₽1 900 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  62,85 ₽50 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | 1 фазный | 1 фазныйСовпадает | 1 фазныйСовпадает | 1 фазныйСовпадает | 1 фазныйСовпадает |
| Корпус | GBPC-W | GBPC-WСовпадает | GBPC-WСовпадает | KBPC-8Отличается | KBPC-WОтличается |
| Тип монтажа | Выводы под пайку | Выводы под пайкуСовпадает | Выводы под пайкуСовпадает | Выводы под пайкуСовпадает | Выводы под пайкуСовпадает |
| Максимальный прямой ток, А | 35 | 35Совпадает | 25Отличается | 8Отличается | 35Совпадает |
| Повторяющееся импульсное обратное напряжение, В | 600 | 1000Отличается | 1000Отличается | 600Совпадает | 1000Отличается |
- 61,92 ₽850 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Конфигурация
- Текущий1 фазныйАналог1 фазныйСовпадает
- Корпус
- ТекущийGBPC-WАналогGBPC-WСовпадает
- Тип монтажа
- ТекущийВыводы под пайкуАналогВыводы под пайкуСовпадает
- Максимальный прямой ток, А
- Текущий35Аналог35Совпадает
- Повторяющееся импульсное обратное напряжение, В
- Текущий600Аналог1000Отличается
- 58,78 ₽760 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- Текущий1 фазныйАналог1 фазныйСовпадает
- Корпус
- ТекущийGBPC-WАналогGBPC-WСовпадает
- Тип монтажа
- ТекущийВыводы под пайкуАналогВыводы под пайкуСовпадает
- Максимальный прямой ток, А
- Текущий35Аналог25Отличается
- Повторяющееся импульсное обратное напряжение, В
- Текущий600Аналог1000Отличается
- 17,64 ₽1 900 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- Текущий1 фазныйАналог1 фазныйСовпадает
- Корпус
- ТекущийGBPC-WАналогKBPC-8Отличается
- Тип монтажа
- ТекущийВыводы под пайкуАналогВыводы под пайкуСовпадает
- Максимальный прямой ток, А
- Текущий35Аналог8Отличается
- Повторяющееся импульсное обратное напряжение, В
- Текущий600Аналог600Совпадает
- 62,85 ₽50 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- Текущий1 фазныйАналог1 фазныйСовпадает
- Корпус
- ТекущийGBPC-WАналогKBPC-WОтличается
- Тип монтажа
- ТекущийВыводы под пайкуАналогВыводы под пайкуСовпадает
- Максимальный прямой ток, А
- Текущий35Аналог35Совпадает
- Повторяющееся импульсное обратное напряжение, В
- Текущий600Аналог1000Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
