Datasheet GBPC2510W
Технические параметры, размеры и рекомендации производителя

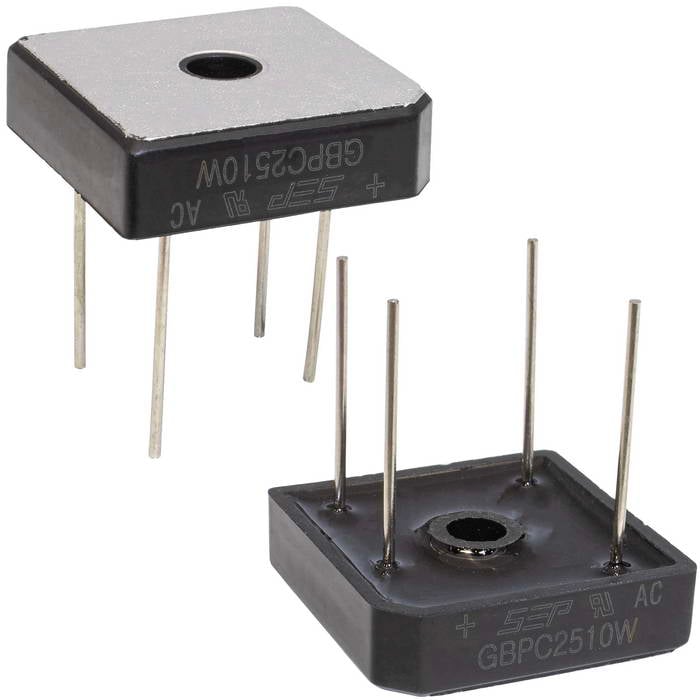

GBPC2510W диодный мост SEP
25 A, 1000 В, GBPC-W
- MPN
- GBPC2510W
- Бренд
- SEP
- Артикул RU
- 129547
Основные параметры
- Конфигурация
- 1 фазный
- Повторяющееся импульсное обратное напряжение, В
- 1000
- Максимальный прямой ток, А
- 25
- Падение напряжения, В
- 1,1
- Ударный прямой ток, А
- 300
- Ток утечки, мкА
- 5
760 шт в наличии58,78 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Повторяющееся импульсное обратное напряжение, В
- 1000
- Максимальный прямой ток, А
- 25
- Падение напряжения, В
- 1,1
- Ударный прямой ток, А
- 300
- Ток утечки, мкА
- 5
Монтаж и корпус
- Размер, мм
- 28,5 x 28,5 x 7,8
- Корпус
- GBPC-W
- Тип монтажа
- Выводы под пайку
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150°С
Упаковка и вес
- Вес брутто
- 15.50
- Транспортная упаковка: размер/кол-во
- 42*23*24/500
Другие параметры
- Конфигурация
- 1 фазный
- Тип
- Диодный мост серии GBPC

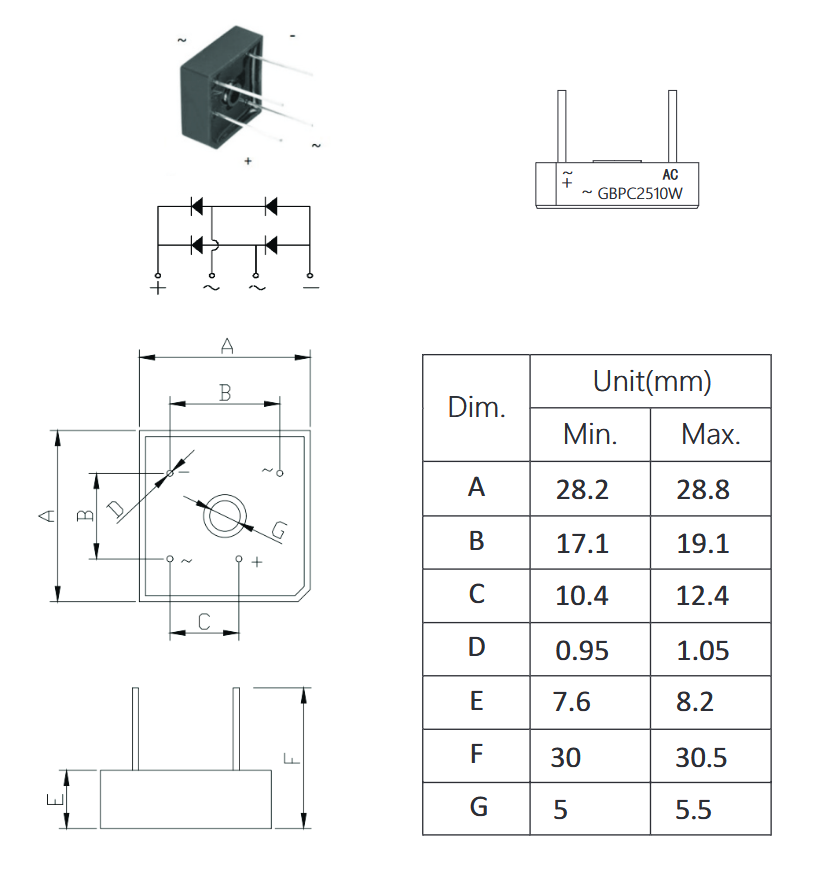

Документация и схема
Условия поставки
Обновлено 06.08.2026- Источник / остаток
- Каталог RU Electronics · 760 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 50 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
GBPC2510W однофазный диодный мост с выводами под пайку. Максимальное обратное напряжение (Vrrm) 1000 В, максимальный прямой ток (If(av)) 25 А. Падение напряжения (Vf) 1.1 В. Ударный ток (Ifsm) 300 А. Диапазон рабочих температур -55...+150°С.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт110 шт
202550 шт5250 шт
2025500 шт1500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарGBPC2510WSEPАрт. RU 129547 58,78 ₽760 шт по каталогу |  57,18 ₽880 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  61,92 ₽970 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  61,92 ₽850 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  25,36 ₽1 740 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | 1 фазный | 1 фазныйСовпадает | 1 фазныйСовпадает | 1 фазныйСовпадает | 1 фазныйСовпадает |
| Корпус | GBPC-W | GBPCОтличается | GBPC-WСовпадает | GBPC-WСовпадает | KBPC-8Отличается |
| Тип монтажа | Выводы под пайку | Клеммы (faston)Отличается | Выводы под пайкуСовпадает | Выводы под пайкуСовпадает | Выводы под пайкуСовпадает |
| Максимальный прямой ток, А | 25 | 25Совпадает | 35Отличается | 35Отличается | 8Отличается |
| Падение напряжения, В | 1,1 | 1,1Совпадает | 1,05Отличается | 1,05Отличается | 1,1Совпадает |
- 57,18 ₽880 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- Текущий1 фазныйАналог1 фазныйСовпадает
- Корпус
- ТекущийGBPC-WАналогGBPCОтличается
- Тип монтажа
- ТекущийВыводы под пайкуАналогКлеммы (faston)Отличается
- Максимальный прямой ток, А
- Текущий25Аналог25Совпадает
- Падение напряжения, В
- Текущий1,1Аналог1,1Совпадает
- 61,92 ₽970 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- Текущий1 фазныйАналог1 фазныйСовпадает
- Корпус
- ТекущийGBPC-WАналогGBPC-WСовпадает
- Тип монтажа
- ТекущийВыводы под пайкуАналогВыводы под пайкуСовпадает
- Максимальный прямой ток, А
- Текущий25Аналог35Отличается
- Падение напряжения, В
- Текущий1,1Аналог1,05Отличается
- 61,92 ₽850 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- Текущий1 фазныйАналог1 фазныйСовпадает
- Корпус
- ТекущийGBPC-WАналогGBPC-WСовпадает
- Тип монтажа
- ТекущийВыводы под пайкуАналогВыводы под пайкуСовпадает
- Максимальный прямой ток, А
- Текущий25Аналог35Отличается
- Падение напряжения, В
- Текущий1,1Аналог1,05Отличается
- 25,36 ₽1 740 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- Текущий1 фазныйАналог1 фазныйСовпадает
- Корпус
- ТекущийGBPC-WАналогKBPC-8Отличается
- Тип монтажа
- ТекущийВыводы под пайкуАналогВыводы под пайкуСовпадает
- Максимальный прямой ток, А
- Текущий25Аналог8Отличается
- Падение напряжения, В
- Текущий1,1Аналог1,1Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
