Datasheet FQP50N06
Технические параметры, размеры и рекомендации производителя
С изолированным затвором (MOSFET)
FQP50N06 JSMSEMI полевой транзистор (MOSFET), N-канал, 60 В, 50 А, 22 мОм, TO-220
FQP50N06 JSMSEMI полевой транзистор (MOSFET), N-канал, 60 В, 50 А, 22 мОм, TO-220
- MPN
- FQP50N06
- Бренд
- JSMSEMI
- Артикул RU
- 121897
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 050 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
1 050 шт в наличии26,34 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

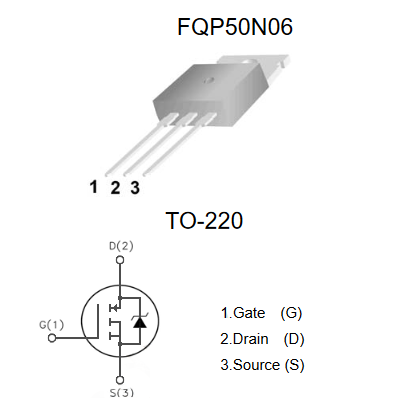

Документация и схема
Характеристики
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 60
- Максимальный ток стока (при Ta=25C), А
- 50
- Минимальное сопротивление открытого канала, мОм
- 22
- Емкость, пФ
- 1540
- Заряд затвора, нКл
- 31
- Вес брутто
- 2.96
- Транспортная упаковка: размер/кол-во
- 59*33*17/6000
- Упаковка
- TUBE, 50 шт.
- Тип
- MOSFET
- Корпус
- TO-220
- Способ монтажа
- Through Hole
- Диапазон рабочих температур
- -55...+150 °С
Описание
FQP50N06 N-канальный полевой транзистор для сквозного монтажа в корпусе TO-220. Напряжение сток-исток 60 Вольт, максимальный ток стока 50 А. Сопротивление канала в открытом состоянии 22 мОм (при Vgs=10 В, Id =25 А), заряд затвора 31 нКл.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт211 050 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарFQP50N06JSMSEMIАрт. RU 121897 26,34 ₽1 050 шт по каталогу |  49,57 ₽1 850 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  16,49 ₽950 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 29,58 ₽5 730 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  34,70 ₽750 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-220 | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает | TO-220FОтличается |
| Способ монтажа | Through Hole | Through HoleСовпадает | Through HoleСовпадает | Through HoleСовпадает | Through HoleСовпадает |
| Максимальное напряжение сток-исток, В | 60 | 60Совпадает | 60Совпадает | 55Отличается | 60Совпадает |
| Максимальный ток стока (при Ta=25C), А | 50 | 85Отличается | 58Отличается | 110Отличается | 60Отличается |
- 49,57 ₽1 850 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий50Аналог85Отличается
- 16,49 ₽950 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий50Аналог58Отличается
- 29,58 ₽5 730 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог55Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий50Аналог110Отличается
- 34,70 ₽750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220FОтличается
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий50Аналог60Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
