IRF3205ZPBF JSMSEMI полевой транзистор (MOSFET)

N-канал, 60 В, 85 А, 8.5 мОм, TO-220

MPN
IRF3205Z
Бренд
JSMSEMI
Артикул RU
125426

Основные параметры

Тип проводимости
N
Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
85
Минимальное сопротивление открытого канала (Rds on), мОм
8,5
Емкость, пФ
3091
Заряд затвора, нКл
72
Все характеристики
Документация
1 720 шт в наличии49,57 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
85
Минимальное сопротивление открытого канала (Rds on), мОм
8,5
Емкость, пФ
3091

Монтаж и корпус

Корпус
TO-220
Тип монтажа
сквозной (THT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
2.96
Транспортная упаковка: размер/кол-во
59*33*18/2000
Упаковка
TUBE, 50 шт.

Другие параметры

Тип проводимости
N
Заряд затвора, нКл
72
Тип
MOSFET

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet IRF3205Z

Технические параметры, размеры и рекомендации производителя

Скачать

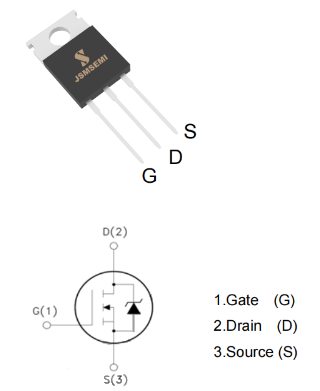

Миниатюра: Схема IRF3205Z
IMAGE · Схема

Схема IRF3205Z

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 21.08.2026
Источник / остаток
Каталог RU Electronics · 1 720 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
10 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

IRF3205ZPBF N-канальный полевой транзистор для сквозного монтажа в корпусе TO-220. Напряжение сток-исток 60 Вольт, максимальный ток стока 85 А. Сопротивление канала в открытом состоянии 8.5 мОм (при Vgs=10 В, Id =40 А). Заряд затвора 72 нКл.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт1721 720 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарIRF3205ZJSMSEMIАрт. RU 125426
49,57 ₽1 720 шт по каталогу
Аналог из источникаElecsuperESNU06R10Арт. RU 121913
16,49 ₽900 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаInfineon TechnologiesIRF3205PBFАрт. RU 113101
32,15 ₽9 000 шт ожидается по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантJSMSEMIIRF3415Арт. RU 125431
60,35 ₽290 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантInfineon TechnologiesIRF1405PBFАрт. RU 121617
49,08 ₽800 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип проводимостиNNСовпадаетNСовпадаетNСовпадаетNСовпадает
КорпусTO-220TO-220СовпадаетTO-220СовпадаетTO-220СовпадаетTO-220Совпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Максимальное напряжение сток-исток V(br)dss, В6060Совпадает55Отличается200Отличается55Отличается
Максимальный ток стока Id (при Tc=25C), А8558Отличается110Отличается40Отличается169Отличается
  • Аналог из источникаElecsuperESNU06R10Арт. RU 121913
    16,49 ₽900 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий85Аналог58Отличается
    Открыть товар
  • Аналог из источникаInfineon TechnologiesIRF3205PBFАрт. RU 113101
    32,15 ₽9 000 шт ожидается по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог55Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий85Аналог110Отличается
    Открыть товар
  • Параметрический вариантJSMSEMIIRF3415Арт. RU 125431
    60,35 ₽290 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог200Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий85Аналог40Отличается
    Открыть товар
  • Параметрический вариантInfineon TechnologiesIRF1405PBFАрт. RU 121617
    49,08 ₽800 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог55Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий85Аналог169Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
