Datasheet ESNU06R10
Технические параметры, размеры и рекомендации производителя
С изолированным затвором (MOSFET)

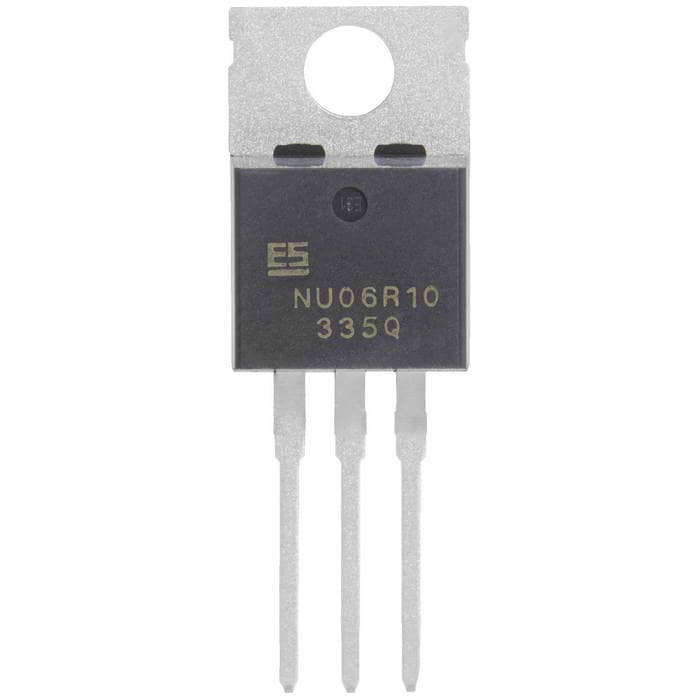

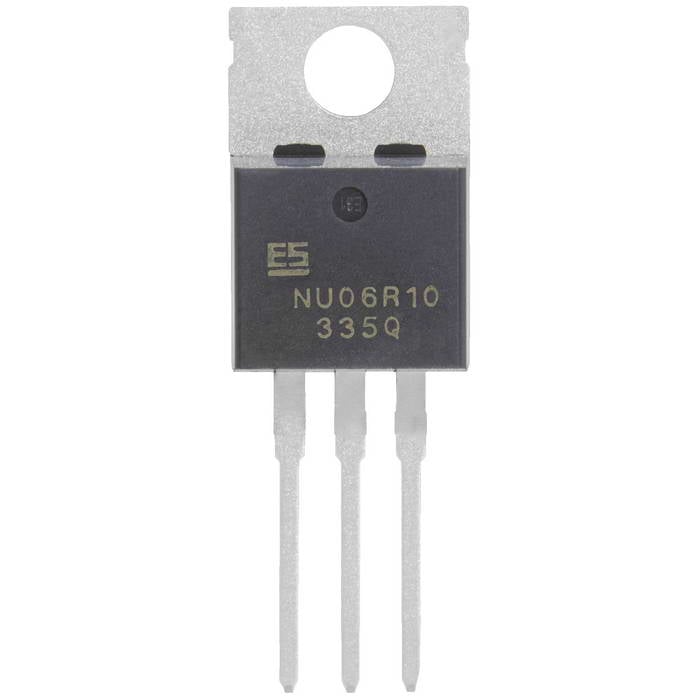

ESNU06R10 Elecsuper полевой транзистор (MOSFET), N-канал, 60 В, 58 А, 7.5 мОм, TO-220
ESNU06R10 Elecsuper полевой транзистор (MOSFET), N-канал, 60 В, 58 А, 7.5 мОм, TO-220
- MPN
- ESNU06R10
- Бренд
- Elecsuper
- Артикул RU
- 121913
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 950 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
950 шт в наличии16,49 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

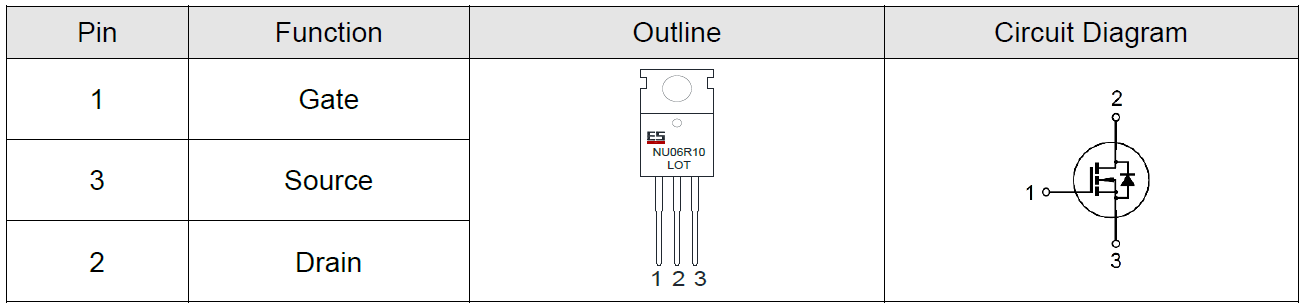

Документация и схема
Характеристики
- Тип проводимости
- N
- Максимальное напряжение сток-исток, В
- 60
- Максимальный ток стока (при Ta=25C), А
- 58
- Минимальное сопротивление открытого канала, мОм
- 7,5
- Емкость, пФ
- 4020
- Заряд затвора, нКл
- 78
- Вес брутто
- 3.25
- Тип
- MOSFET
- Корпус
- TO-220
- Способ монтажа
- Through Hole
- Диапазон рабочих температур
- -55...+150 °С
Описание
ESNU06R10 N-канальный полевой транзистор (MOSFET) для сквозного монтажа в корпусе TO-220. Напряжение сток-исток 60 Вольт, максимальный ток стока 58 А. Сопротивление канала в открытом состоянии 7.5 мОм (при Vgs =10 В, Id = 30 А). Заряд затвора 78 нКл. Аналоги: STP65NF06 (ST); IRFB3806PBF (Infineon); WMK50N06TS (Wayon);
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт19950 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESNU06R10ElecsuperАрт. RU 121913 16,49 ₽950 шт по каталогу |  26,34 ₽1 050 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 49,57 ₽1 850 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 29,58 ₽5 830 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  10,58 ₽2 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | N | NСовпадает | NСовпадает | NСовпадает | NСовпадает |
| Корпус | TO-220 | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает | TO-252 (DPAK)Отличается |
| Способ монтажа | Through Hole | Through HoleСовпадает | Through HoleСовпадает | Through HoleСовпадает | поверхностный (SMT)Отличается |
| Максимальное напряжение сток-исток, В | 60 | 60Совпадает | 60Совпадает | 55Отличается | 60Совпадает |
| Максимальный ток стока (при Ta=25C), А | 58 | 50Отличается | 85Отличается | 110Отличается | 58Совпадает |
- 26,34 ₽1 050 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий58Аналог50Отличается
- 49,57 ₽1 850 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий58Аналог85Отличается
- 29,58 ₽5 830 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Максимальное напряжение сток-исток, В
- Текущий60Аналог55Отличается
- Максимальный ток стока (при Ta=25C), А
- Текущий58Аналог110Отличается
- 10,58 ₽2 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNАналогNСовпадает
- Корпус
- ТекущийTO-220АналогTO-252 (DPAK)Отличается
- Способ монтажа
- ТекущийThrough HoleАналогповерхностный (SMT)Отличается
- Максимальное напряжение сток-исток, В
- Текущий60Аналог60Совпадает
- Максимальный ток стока (при Ta=25C), А
- Текущий58Аналог58Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
