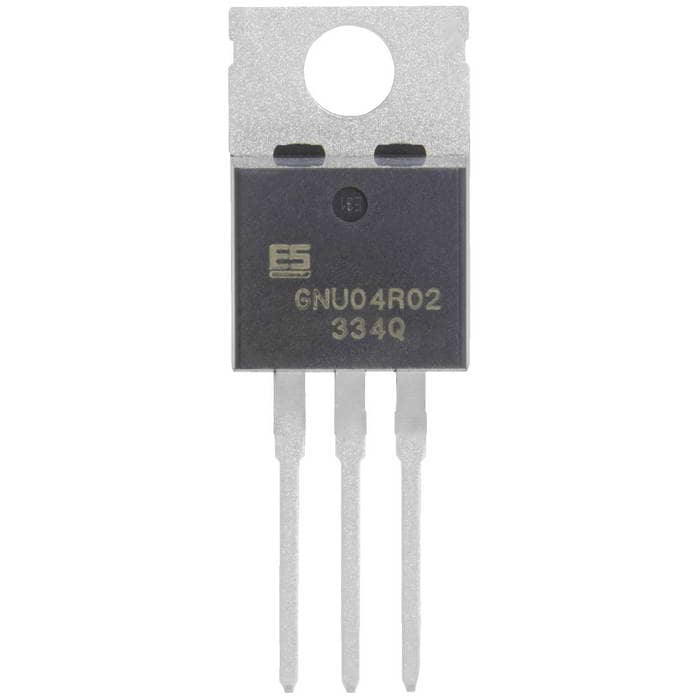

ESGNU04R02 Elecsuper полевой транзистор (MOSFET)

N-канал, 40 В, 140 А, 1.65 мОм, TO-220

MPN
ESGNU04R02
Бренд
Elecsuper
Артикул RU
121911

Основные параметры

Тип проводимости
N
Максимальное напряжение сток-исток V(br)dss, В
40
Максимальный ток стока Id (при Tc=25C), А
140
Минимальное сопротивление открытого канала (Rds on), мОм
1,65
Емкость, пФ
3830
Заряд затвора, нКл
66
Все характеристики
Документация
850 шт в наличии28,77 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Максимальное напряжение сток-исток V(br)dss, В
40
Максимальный ток стока Id (при Tc=25C), А
140
Минимальное сопротивление открытого канала (Rds on), мОм
1,65
Емкость, пФ
3830

Монтаж и корпус

Корпус
TO-220
Тип монтажа
сквозной (THT)

Условия эксплуатации

Диапазон рабочих температур
-55...+150 °С

Упаковка и вес

Вес брутто
3.30

Другие параметры

Тип проводимости
N
Заряд затвора, нКл
66
Тип
MOSFET

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ESGNU04R02

Технические параметры, размеры и рекомендации производителя

Скачать

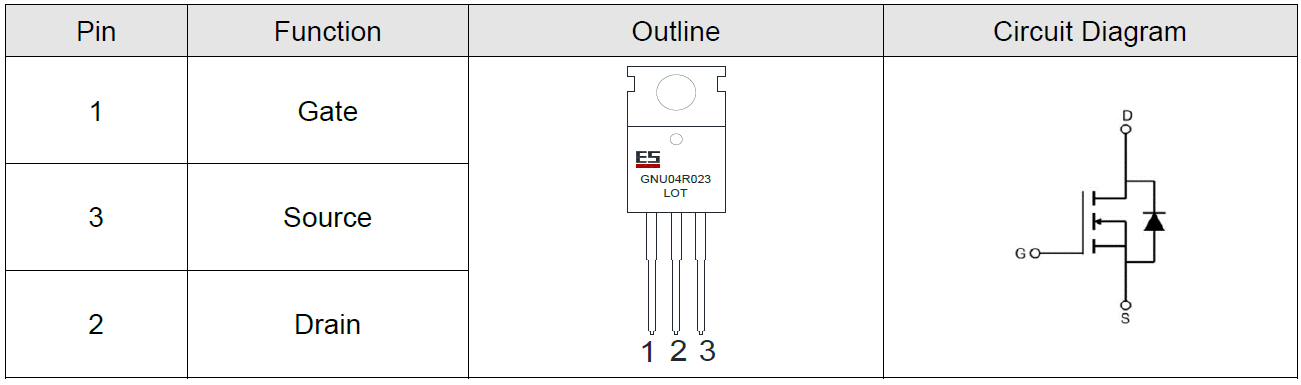

Миниатюра: Схема ESGNU04R02
IMAGE · Схема

Схема ESGNU04R02

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 850 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

ESGNU04R02 N-канальный полевой транзистор (MOSFET) для сквозного монтажа в корпусе TO-220. Напряжение сток-исток 40 Вольт, максимальный ток стока 140 А. Сопротивление канала в открытом состоянии 1.65 мОм (при Vgs =10 В, Id = 20 А). Заряд затвора 66 нКл. Аналоги: IRFB7446PBF (Infineon), IRFB7440PBF (Infineon), STP100NF04 (ST), WMK120N04TS (Wayon)

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202325 шт34850 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарESGNU04R02ElecsuperАрт. RU 121911
28,77 ₽850 шт по каталогу
Аналог из источникаInfineon TechnologiesIRF1404ZPBFАрт. RU 113105
63,44 ₽660 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантElecsuperESNU06R10Арт. RU 121913
16,49 ₽900 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантJSMSEMIIRFB3607Арт. RU 126839
25,62 ₽840 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантBlueRocBR13N50Арт. RU 123605
39,24 ₽1 400 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип проводимостиNNСовпадаетNСовпадаетNСовпадаетNСовпадает
КорпусTO-220TO-220ABОтличаетсяTO-220СовпадаетTO-220СовпадаетTO-220Совпадает
Тип монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Емкость, пФ38304340Отличается4020Отличается3850Отличается1580Отличается
Максимальное напряжение сток-исток V(br)dss, В4040Совпадает60Отличается80Отличается500Отличается
  • Аналог из источникаInfineon TechnologiesIRF1404ZPBFАрт. RU 113105
    63,44 ₽660 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220ABОтличается
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Емкость, пФ
    Текущий3830Аналог4340Отличается
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий40Аналог40Совпадает
    Открыть товар
  • Параметрический вариантElecsuperESNU06R10Арт. RU 121913
    16,49 ₽900 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Емкость, пФ
    Текущий3830Аналог4020Отличается
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий40Аналог60Отличается
    Открыть товар
  • Параметрический вариантJSMSEMIIRFB3607Арт. RU 126839
    25,62 ₽840 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Емкость, пФ
    Текущий3830Аналог3850Отличается
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий40Аналог80Отличается
    Открыть товар
  • Параметрический вариантBlueRocBR13N50Арт. RU 123605
    39,24 ₽1 400 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-220АналогTO-220Совпадает
    Тип монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Емкость, пФ
    Текущий3830Аналог1580Отличается
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий40Аналог500Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
