Datasheet ESDA6V1W5 (Elecsuper)
Технические параметры, размеры и рекомендации производителя
ESDA6V1W5 Elecsuper защитная диодная сборка 5 В
8 А, 150 Вт, SOT-323-5
- MPN
- ESDA6V1W5 (Elecsuper)
- Бренд
- Elecsuper
- Артикул RU
- 120081
Основные параметры
- Пиковая мощность рассеивания, Вт
- 150
- Количество защищаемых линий
- 4
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 8
1 600 шт в наличии2,35 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Пиковая мощность рассеивания, Вт
- 150
- Напряжение несрабатывания, В
- 5
- Минимальное напряжение срабатывания, В
- 6
- Максимальное напряжение ограничения, В
- 15
- Максимальный импульсный ток (Ipp), А
- 8
- Ток утечки, мкА
- 1
- Емкость, пФ
- 100
Монтаж и корпус
- Корпус
- SOT-353
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Уровень защиты по ESD (IEC61000-4-2)
- ±20 кВ возд. /± 15 кВ касание
Упаковка и вес
- Вес брутто
- 0.05
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Количество защищаемых линий
- 4

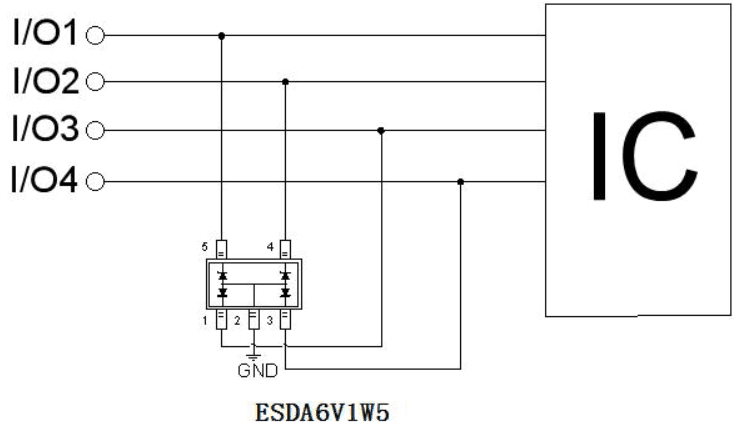

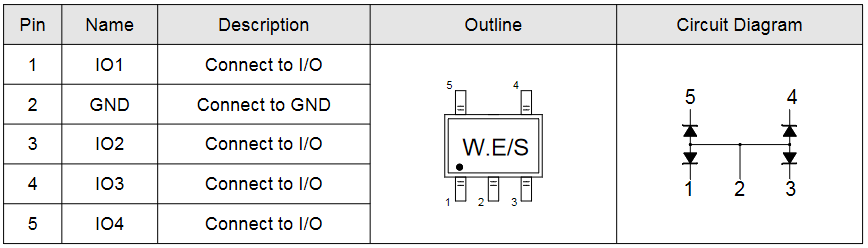

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 1 600 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 200 / 400 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
ESDA6V1W5 малогабаритная защитная диодная сборка для поверхностного монтажа в корпусе SOT-323-5. Напряжение несрабатывания 5 В, максамильный импульсный ток 8 А (8/20 мкс), пиковая рассеиваемая мощность 150 Вт, емкость 100 пФ, уровень защиты ESD ±20 кВ возд. /± 15 кВ касание. Предназначена для защиты чувствительной электроники от электростатических разрядов (ESD), переходных процессов и прочих наведенных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023200 шт1200 шт
2023400 шт1400 шт
2023500 шт21 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарESDA6V1W5 (Elecsuper)ElecsuperАрт. RU 120081 2,35 ₽1 600 шт по каталогу |  7,43 ₽7 600 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 3,92 ₽6 560 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  4,06 ₽16 200 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1,93 ₽5 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-353 | SOT-323-5Отличается | SOT-353Совпадает | SOT-363Отличается | SOT-23Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 100 | 100Совпадает | 150Отличается | 150Отличается | 300Отличается |
| Максимальное напряжение ограничения, В | 15 | —Нет данных | 15Совпадает | 15Совпадает | 15Совпадает |
| Максимальный импульсный ток (Ipp), А | 8 | —Нет данных | 12Отличается | 12Отличается | 30Отличается |
- 7,43 ₽7 600 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийSOT-353АналогSOT-323-5Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий100Аналог100Совпадает
- Максимальное напряжение ограничения, В
- Текущий15Аналог—Нет данных
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог—Нет данных
- 3,92 ₽6 560 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-353АналогSOT-353Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий100Аналог150Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог12Отличается
- 4,06 ₽16 200 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-353АналогSOT-363Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий100Аналог150Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог12Отличается
- 1,93 ₽5 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-353АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий100Аналог300Отличается
- Максимальное напряжение ограничения, В
- Текущий15Аналог15Совпадает
- Максимальный импульсный ток (Ipp), А
- Текущий8Аналог30Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
