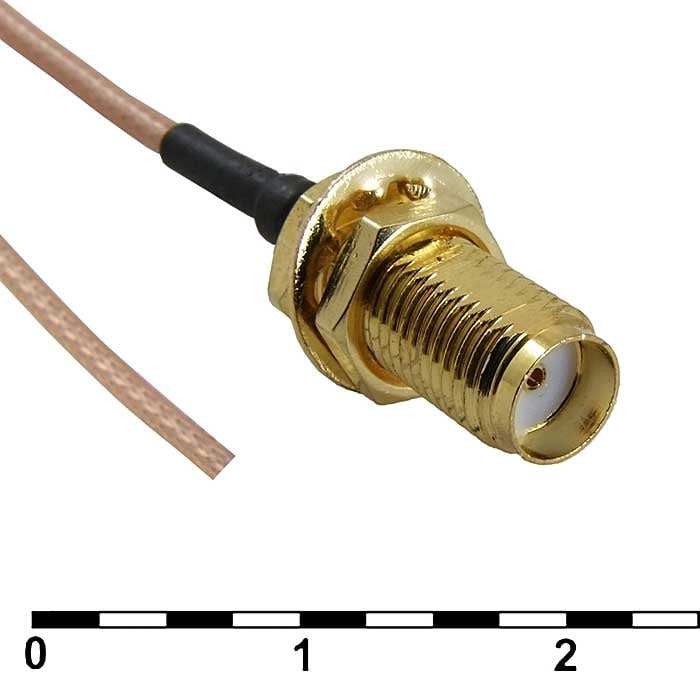

Разъём высокочастотный RUICHI END/SMA-J 13CM

длина 13 см

MPN
END/SMA-J 13CM
Бренд
Ruichi
Артикул RU
109530

Основные параметры

Описание
Переходник антенный - кабельная сборка
Тип кабеля
RG178
Диапазон рабочих частот, ГГц
до 6
Волновое сопротивление, Ом
50
Коэффициент стоячей волны
КСВ (VSWR) - 2,0
Сопротивление изоляции, МОм, не менее
500
Все характеристики
Документация
4 шт в наличии89,26 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Диапазон рабочих частот, ГГц
до 6
Волновое сопротивление, Ом
50
Сопротивление изоляции, МОм, не менее
500

Монтаж и корпус

Материал оболочки кабеля
фторопласт
Диаметр кабеля, мм
1,8
Длина кабеля, мм
130 ± 3
Размер установочного отверстия, мм
Ф6,5
Способ монтажа
крепление на панель, фиксация: гайка, стопорное кольцо

Условия эксплуатации

Диапазон рабочих температур, °C
-65 ...+165

Упаковка и вес

Вес брутто
4.45
Транспортная упаковка: размер/кол-во
28.5*21*19/1000

Другие параметры

Описание
Переходник антенный - кабельная сборка
Тип кабеля
RG178
Коэффициент стоячей волны
КСВ (VSWR) - 2,0
Количество соединений/ разъединений, циклов, не менее
500
Резьба
1/4-36UNS-2A
Тип разъёма
SMA-J (розетка)/ вторая сторона неоконцована

Документация и схема

Файлы в каталоге не найдены
Документы пока не привязаны

Запросим datasheet или схему у поставщика для этой позиции.

Условия поставки

Обновлено 06.10.2026
Источник / остаток
Каталог RU Electronics · 4 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
4 / 25 шт в упаковке
Date code / партия
Год / маркировка: 2025

Описание

Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20254 шт14 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарEND/SMA-J 13CMRUICHIАрт. RU 109530
89,26 ₽4 шт по каталогу
Аналог из источникаRUICHIEND/SMA-J 26CMАрт. RU 109531
98,15 ₽510 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIUFL-F/SMA-F JV-003 13CMАрт. RU 108557
89,99 ₽3 175 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISMA-P-SMA-P-RG402-15CMАрт. RU 104939
176,31 ₽470 шт по каталогу

Совпадает 2 из 3 сравнимых параметров

Параметрический вариантRUICHISMA-P/SMC-JKW3 RG316 30cmАрт. RU 124570
159,62 ₽104 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Тип разъёмаSMA-J (розетка)/ вторая сторона неоконцованаSMA-J (розетка)/ вторая сторона неоконцованаСовпадаетIPX-F(розетка)/ SMA-RF(обратная розетка)ОтличаетсяSMA-J (вилка)/ SMA-J2 (вилка)ОтличаетсяSMA-P (вилка)/ SMC-JKW3 (розетка)Отличается
Способ монтажакрепление на панель, фиксация: гайка, стопорное кольцокрепление на панель, фиксация: гайка, стопорное кольцоСовпадаеткрепление на панель, фиксация: гайка, стопорное кольцоСовпадает—Нет данных—Нет данных
Волновое сопротивление, Ом5050Совпадает50Совпадает50Совпадает50Совпадает
Диапазон рабочих частот, ГГцдо 6до 3Отличаетсядо 6Совпадаетдо 6Совпадаетдо 6Совпадает
Сопротивление изоляции, МОм, не менее5001000Отличается500Совпадает—Нет данных5000Отличается
  • Аналог из источникаRUICHIEND/SMA-J 26CMАрт. RU 109531
    98,15 ₽510 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Тип разъёма
    ТекущийSMA-J (розетка)/ вторая сторона неоконцованаАналогSMA-J (розетка)/ вторая сторона неоконцованаСовпадает
    Способ монтажа
    Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналогкрепление на панель, фиксация: гайка, стопорное кольцоСовпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 6Аналогдо 3Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий500Аналог1000Отличается
    Открыть товар
  • Параметрический вариантRUICHIUFL-F/SMA-F JV-003 13CMАрт. RU 108557
    89,99 ₽3 175 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийSMA-J (розетка)/ вторая сторона неоконцованаАналогIPX-F(розетка)/ SMA-RF(обратная розетка)Отличается
    Способ монтажа
    Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналогкрепление на панель, фиксация: гайка, стопорное кольцоСовпадает
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 6Аналогдо 6Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий500Аналог500Совпадает
    Открыть товар
  • Параметрический вариантRUICHISMA-P-SMA-P-RG402-15CMАрт. RU 104939
    176,31 ₽470 шт по каталогу

    Совпадает 2 из 3 сравнимых параметров

    Тип разъёма
    ТекущийSMA-J (розетка)/ вторая сторона неоконцованаАналогSMA-J (вилка)/ SMA-J2 (вилка)Отличается
    Способ монтажа
    Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 6Аналогдо 6Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий500Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHISMA-P/SMC-JKW3 RG316 30cmАрт. RU 124570
    159,62 ₽104 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Тип разъёма
    ТекущийSMA-J (розетка)/ вторая сторона неоконцованаАналогSMA-P (вилка)/ SMC-JKW3 (розетка)Отличается
    Способ монтажа
    Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналог—Нет данных
    Волновое сопротивление, Ом
    Текущий50Аналог50Совпадает
    Диапазон рабочих частот, ГГц
    Текущийдо 6Аналогдо 6Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий500Аналог5000Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
