Datasheet END/SMA-J 26CM
Технические параметры, размеры и рекомендации производителя
END/SMA-J 26CM
- MPN
- END/SMA-J 26CM
- Бренд
- Ruichi
- Артикул RU
- 109531
Основные параметры
- Описание
- Переходник антенный - кабельная сборка
- Тип кабеля
- RG178
- Диапазон рабочих частот, ГГц
- до 3
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- 1.35
- Контактное сопротивление, мОм, не более
- 5
350 шт в наличии93,24 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 3
- Волновое сопротивление, Ом
- 50
- Контактное сопротивление, мОм, не более
- 5
- Сопротивление изоляции, МОм, не менее
- 1000
Монтаж и корпус
- Материал оболочки кабеля
- фторопласт
- Материал контакта
- HPb59-1 (латунь)
- Материал кабеля
- 7*0,1 (бронза с серебренным покрытием)
- Материал изолятора
- PTFE (политетрафторэтилен)
- Диаметр кабеля, мм
- 1,8
- Длина кабеля, мм
- 260 ± 3
- Размер установочного отверстия, мм
- 6,5
- Способ монтажа
- крепление на панель, фиксация: гайка, стопорное кольцо
- Материал корпуса
- HPb59-1 (латунь)
- Глубина, мм
- 21 ±0.1
Условия эксплуатации
- Диапазон рабочих температур, °C
- -65 ...+165
Упаковка и вес
- Вес брутто
- 5.45
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/800
Другие параметры
- Описание
- Переходник антенный - кабельная сборка
- Тип кабеля
- RG178
- Коэффициент стоячей волны
- 1.35
- Количество соединений/ разъединений, циклов, не менее
- 500
- Резьба
- 1/4-36UNEF-2A
- Тип разъёма
- SMA-J (розетка)/ вторая сторона неоконцована

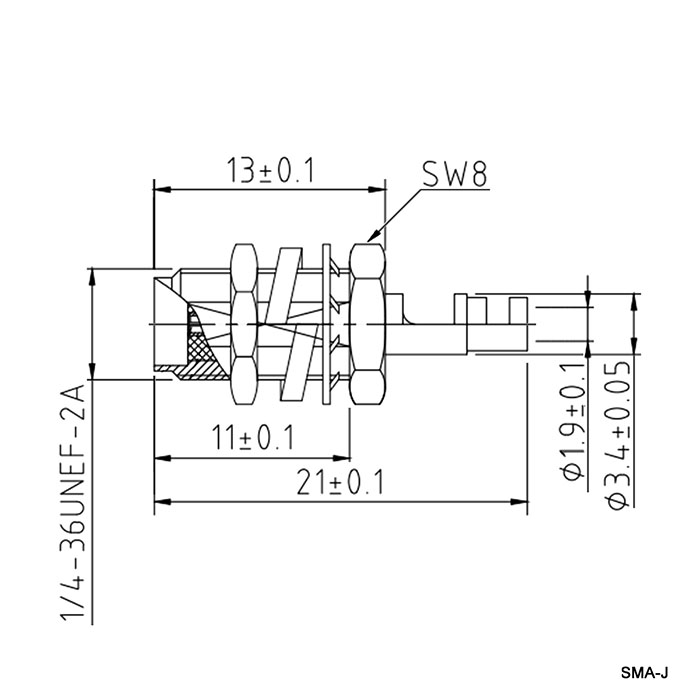

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 350 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт14350 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарEND/SMA-J 26CMRUICHIАрт. RU 109531 93,24 ₽350 шт по каталогу |  89,26 ₽500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  141,50 ₽124 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  173,14 ₽34 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  202,14 ₽70 шт по каталогу Совпадает 2 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | SMA-J (розетка)/ вторая сторона неоконцована | SMA-J (розетка)/ вторая сторона неоконцованаСовпадает | SMA-P (вилка)/ SMA-J (розетка)Отличается | BNC-J (розетка)/ SMA-P (вилка)Отличается | BNC-P (вилка)/ SMA-P (вилка)Отличается |
| Способ монтажа | крепление на панель, фиксация: гайка, стопорное кольцо | крепление на панель, фиксация: гайка, стопорное кольцоСовпадает | —Нет данных | —Нет данных | —Нет данных |
| Материал корпуса | HPb59-1 (латунь) | —Нет данных | —Нет данных | —Нет данных | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 3 | до 6Отличается | до 3Совпадает | до 3Совпадает | до 3Совпадает |
- 89,26 ₽500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип разъёма
- ТекущийSMA-J (розетка)/ вторая сторона неоконцованаАналогSMA-J (розетка)/ вторая сторона неоконцованаСовпадает
- Способ монтажа
- Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналогкрепление на панель, фиксация: гайка, стопорное кольцоСовпадает
- Материал корпуса
- ТекущийHPb59-1 (латунь)Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 3Аналогдо 6Отличается
- 141,50 ₽124 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийSMA-J (розетка)/ вторая сторона неоконцованаАналогSMA-P (вилка)/ SMA-J (розетка)Отличается
- Способ монтажа
- Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналог—Нет данных
- Материал корпуса
- ТекущийHPb59-1 (латунь)Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 3Аналогдо 3Совпадает
- 173,14 ₽34 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийSMA-J (розетка)/ вторая сторона неоконцованаАналогBNC-J (розетка)/ SMA-P (вилка)Отличается
- Способ монтажа
- Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналог—Нет данных
- Материал корпуса
- ТекущийHPb59-1 (латунь)Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 3Аналогдо 3Совпадает
- 202,14 ₽70 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийSMA-J (розетка)/ вторая сторона неоконцованаАналогBNC-P (вилка)/ SMA-P (вилка)Отличается
- Способ монтажа
- Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналог—Нет данных
- Материал корпуса
- ТекущийHPb59-1 (латунь)Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 3Аналогдо 3Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
