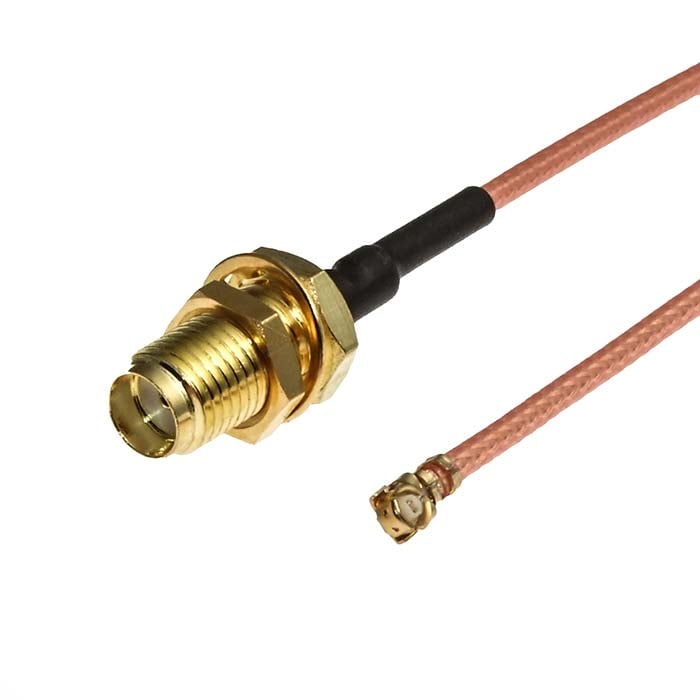

Разъём высокочастотный RUICHI UFL-F/SMA-F JV-003 13CM
длина 13 см
- MPN
- UFL-F/SMA-F JV-003 13CM
- Бренд
- Ruichi
- Артикул RU
- 108557
Основные параметры
- Описание
- Переходник антенный - кабельная сборка
- Тип кабеля
- RG178
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Коэффициент стоячей волны
- КСВ (VSWR) - 2,0
- Сопротивление изоляции, МОм, не менее
- 500
450 шт в наличии81,26 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Диапазон рабочих частот, ГГц
- до 6
- Волновое сопротивление, Ом
- 50
- Сопротивление изоляции, МОм, не менее
- 500
Монтаж и корпус
- Материал оболочки кабеля
- фторопласт
- Диаметр кабеля, мм
- 1,8
- Длина кабеля, мм
- 130 ± 3
- Способ монтажа
- крепление на панель, фиксация: гайка, стопорное кольцо
Условия эксплуатации
- Диапазон рабочих температур, °C
- -65 ...+165
Упаковка и вес
- Вес брутто
- 4.46
- Транспортная упаковка: размер/кол-во
- 48*32*27/5000
Другие параметры
- Описание
- Переходник антенный - кабельная сборка
- Тип кабеля
- RG178
- Коэффициент стоячей волны
- КСВ (VSWR) - 2,0
- Резьба
- 1/4-36UNS-2A
- Тип разъёма
- IPX-F(розетка)/ SMA-RF(обратная розетка)

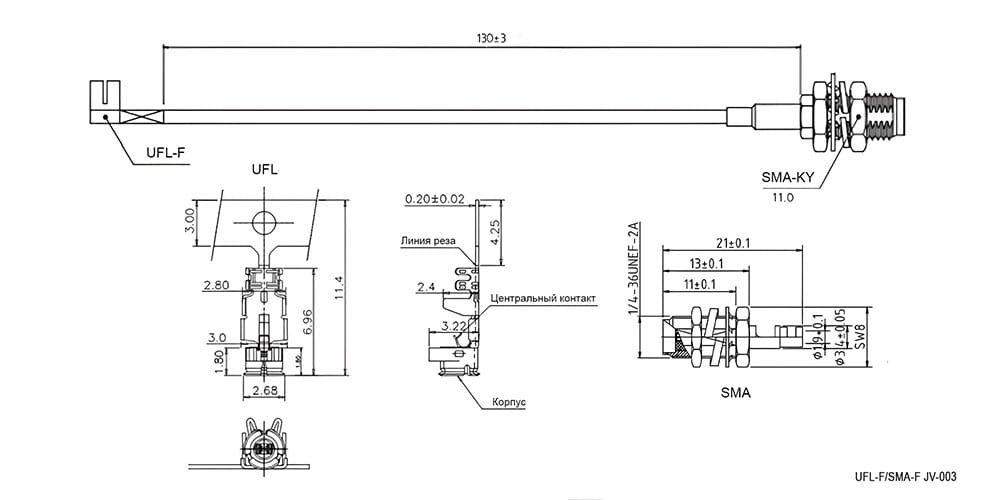

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 450 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт18450 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарUFL-F/SMA-F JV-003 13CMRUICHIАрт. RU 108557 81,26 ₽450 шт по каталогу |  86,67 ₽25 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  153,00 ₽15 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  89,26 ₽500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  94,73 ₽200 шт по каталогу Совпадает 2 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | IPX-F(розетка)/ SMA-RF(обратная розетка) | IPX-F (розетка)/ SMA-F (розетка)Отличается | SMA-F (розетка)/ IPX-J (розетка)Отличается | SMA-J (розетка)/ вторая сторона неоконцованаОтличается | SMA-JW-M/ IPX-FОтличается |
| Способ монтажа | крепление на панель, фиксация: гайка, стопорное кольцо | крепление на панель, фиксация: гайка, стопорное кольцоСовпадает | —Нет данных | крепление на панель, фиксация: гайка, стопорное кольцоСовпадает | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диапазон рабочих частот, ГГц | до 6 | до 6Совпадает | до 6 (GSM/2G; 3G; 4G; 5G; 5,8G/ 433 MГц)Отличается | до 6Совпадает | до 6Совпадает |
| Сопротивление изоляции, МОм, не менее | 500 | 500Совпадает | —Нет данных | 500Совпадает | —Нет данных |
- 86,67 ₽25 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип разъёма
- ТекущийIPX-F(розетка)/ SMA-RF(обратная розетка)АналогIPX-F (розетка)/ SMA-F (розетка)Отличается
- Способ монтажа
- Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналогкрепление на панель, фиксация: гайка, стопорное кольцоСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500Аналог500Совпадает
- 153,00 ₽15 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Тип разъёма
- ТекущийIPX-F(розетка)/ SMA-RF(обратная розетка)АналогSMA-F (розетка)/ IPX-J (розетка)Отличается
- Способ монтажа
- Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6 (GSM/2G; 3G; 4G; 5G; 5,8G/ 433 MГц)Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий500Аналог—Нет данных
- 89,26 ₽500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийIPX-F(розетка)/ SMA-RF(обратная розетка)АналогSMA-J (розетка)/ вторая сторона неоконцованаОтличается
- Способ монтажа
- Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналогкрепление на панель, фиксация: гайка, стопорное кольцоСовпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500Аналог500Совпадает
- 94,73 ₽200 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип разъёма
- ТекущийIPX-F(розетка)/ SMA-RF(обратная розетка)АналогSMA-JW-M/ IPX-FОтличается
- Способ монтажа
- Текущийкрепление на панель, фиксация: гайка, стопорное кольцоАналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диапазон рабочих частот, ГГц
- Текущийдо 6Аналогдо 6Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
