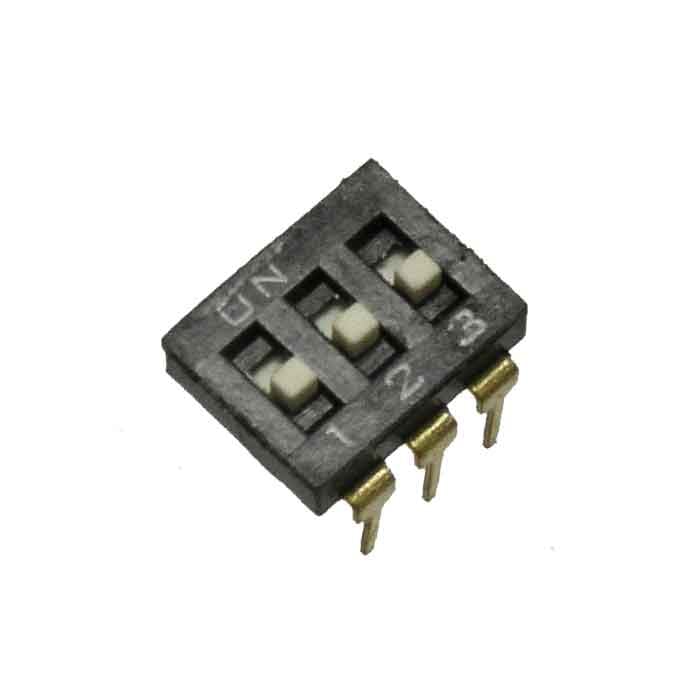

RS-25-5

MPN
DS2-03
Бренд
Ruichi
Артикул RU
63296

Основные параметры

Номинальный ток, мА
25 (100 без режима переключений)
Номинальное напряжение, В
24 (50 без режима переключений)
Тип переключателя
DIP - переключатель серии DS2
Кол-во коммутируемых цепей
3 (ON-OFF)
Количество циклов коммутации (электро), не менее
2000
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.)
Все характеристики
Документация
345 шт в наличии27,55 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
2000
Номинальный ток, мА
25 (100 без режима переключений)
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.)
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальное напряжение, В
24 (50 без режима переключений)

Монтаж и корпус

Шаг контактов, мм
2.54
Глубина, мм
6,8 (корпус)
Ширина, мм
8,72
Высота, мм
3,2 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-20 ...+70

Упаковка и вес

Вес брутто
2.00
Транспортная упаковка: размер/кол-во
30*22*58/2000

Другие параметры

Тип переключателя
DIP - переключатель серии DS2
Кол-во коммутируемых цепей
3 (ON-OFF)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема DS2-03
IMAGE · Схема

Схема DS2-03

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.10.2026
Источник / остаток
Каталог RU Electronics · 345 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 / 54 шт в упаковке
Date code / партия
Год / маркировка: 2013

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано25 шт375 шт
201354 шт5270 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDS2-03RUICHIАрт. RU 63296
27,55 ₽345 шт по каталогу
Параметрический вариантRUICHIDS2-02Арт. RU 63295
17,07 ₽1 292 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIDS-05 (SWD1-5)Арт. RU 54991
13,47 ₽66 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIDS-02 (SWD1-2)Арт. RU 54988
11,68 ₽560 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIDS-04 (SWD1-4)Арт. RU 54990
11,87 ₽2 120 шт ожидается по каталогу

Совпадает 4 из 5 сравнимых параметров

Номинальный ток, мА25 (100 без режима переключений)25 (100 без режима переключений)Совпадает25 (100 без режима переключений)Совпадает25 (100 без режима переключений)Совпадает25 (100 без режима переключений)Совпадает
Номинальное напряжение, В24 (50 без режима переключений)24 (50 без режима переключений)Совпадает24 (50 без режима переключений)Совпадает24 (50 без режима переключений)Совпадает24 (50 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее100 (500 В, 1 мин.)100 (500 В, 1 мин.)Совпадает100 (500 В, 1 мин.)Совпадает100 (500 В, 1 мин.)Совпадает100 (500 В, 1 мин.)Совпадает
Диапазон рабочих температур, °C-20 ...+70-20 ...+70Совпадает-20 ...+70Совпадает-20...+70Совпадает-20 ...+70Совпадает
Глубина, мм6,8 (корпус)6,8 (корпус)Совпадает10Отличается10Отличается10Отличается
  • Параметрический вариантRUICHIDS2-02Арт. RU 63295
    17,07 ₽1 292 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Глубина, мм
    Текущий6,8 (корпус)Аналог6,8 (корпус)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIDS-05 (SWD1-5)Арт. RU 54991
    13,47 ₽66 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Глубина, мм
    Текущий6,8 (корпус)Аналог10Отличается
    Открыть товар
  • Параметрический вариантRUICHIDS-02 (SWD1-2)Арт. RU 54988
    11,68 ₽560 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20...+70Совпадает
    Глубина, мм
    Текущий6,8 (корпус)Аналог10Отличается
    Открыть товар
  • Параметрический вариантRUICHIDS-04 (SWD1-4)Арт. RU 54990
    11,87 ₽2 120 шт ожидается по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Глубина, мм
    Текущий6,8 (корпус)Аналог10Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
