DIP-переключатель RUICHI DS 2-02

25 мА, 24 В, 50 мОм, 2 (ON-OFF) с шагом 2,54 мм, 3х5.96х6.25 мм

MPN
DS2-02
Бренд
Ruichi
Артикул RU
63295

Основные параметры

Номинальный ток, мА
25 (100 без режима переключений)
Номинальное напряжение, В
24 (50 без режима переключений)
Тип переключателя
DIP - переключатель серии DS2
Кол-во коммутируемых цепей
2 (ON-OFF)
Количество циклов коммутации (электро), не менее
2000
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.)
Все характеристики
Документация
1 292 шт в наличии17,07 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
2000
Номинальный ток, мА
25 (100 без режима переключений)
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальное напряжение, В
24 (50 без режима переключений)

Монтаж и корпус

Шаг контактов, мм
2.54
Способ монтажа
SMT
Глубина, мм
6,8 (корпус)
Ширина, мм
6,18
Высота, мм
3,2 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-20 ...+70

Упаковка и вес

Вес брутто
0.60
Транспортная упаковка: размер/кол-во
52*24*15/2052

Другие параметры

Тип переключателя
DIP - переключатель серии DS2
Кол-во коммутируемых цепей
2 (ON-OFF)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DS2-02

Технические параметры, размеры и рекомендации производителя

Скачать

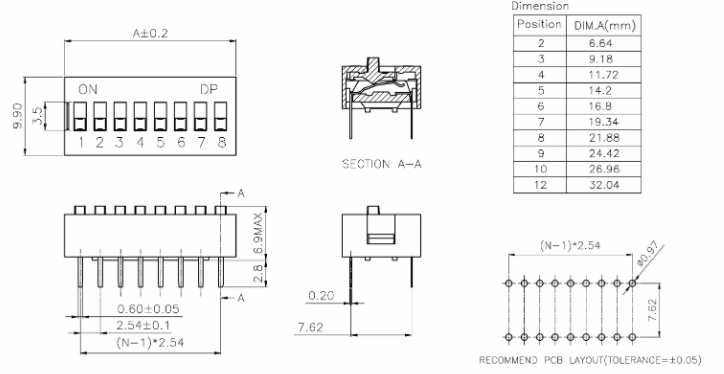

Миниатюра: Схема DS2-02
IMAGE · Схема

Схема DS2-02

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 1 292 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
76 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

DIP-переключатель RUICHI DS 2-02, 25 мА, 24 В, 50 мОм, 2 (ON-OFF) с шагом 2,54 мм, 3х5.96х6.25 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202476 шт171 292 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDS2-02RUICHIАрт. RU 63295
17,07 ₽1 292 шт по каталогу
Параметрический вариантRUICHIDS-05 (SWD1-5)Арт. RU 54991
13,47 ₽66 шт по каталогу

Совпадает 4 из 4 сравнимых параметров

Параметрический вариантRUICHIDS-02 (SWD1-2)Арт. RU 54988
11,68 ₽560 шт по каталогу

Совпадает 4 из 4 сравнимых параметров

Параметрический вариантRUICHIDS-04 (SWD1-4)Арт. RU 54990
11,87 ₽2 120 шт ожидается по каталогу

Совпадает 4 из 4 сравнимых параметров

Параметрический вариантRUICHIDS2-03Арт. RU 63296
27,55 ₽345 шт по каталогу

Совпадает 3 из 3 сравнимых параметров

Способ монтажаSMT—Нет данных—Нет данных—Нет данных—Нет данных
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает—Нет данных
Номинальный ток, мА25 (100 без режима переключений)25 (100 без режима переключений)Совпадает25 (100 без режима переключений)Совпадает25 (100 без режима переключений)Совпадает25 (100 без режима переключений)Совпадает
Номинальное напряжение, В24 (50 без режима переключений)24 (50 без режима переключений)Совпадает24 (50 без режима переключений)Совпадает24 (50 без режима переключений)Совпадает24 (50 без режима переключений)Совпадает
Сопротивление изоляции, МОм, не менее100 (500 В, 1 мин.)100 (500 В, 1 мин.)Совпадает100 (500 В, 1 мин.)Совпадает100 (500 В, 1 мин.)Совпадает100 (500 В, 1 мин.)Совпадает
  • Параметрический вариантRUICHIDS-05 (SWD1-5)Арт. RU 54991
    13,47 ₽66 шт по каталогу

    Совпадает 4 из 4 сравнимых параметров

    Способ монтажа
    ТекущийSMTАналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIDS-02 (SWD1-2)Арт. RU 54988
    11,68 ₽560 шт по каталогу

    Совпадает 4 из 4 сравнимых параметров

    Способ монтажа
    ТекущийSMTАналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIDS-04 (SWD1-4)Арт. RU 54990
    11,87 ₽2 120 шт ожидается по каталогу

    Совпадает 4 из 4 сравнимых параметров

    Способ монтажа
    ТекущийSMTАналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIDS2-03Арт. RU 63296
    27,55 ₽345 шт по каталогу

    Совпадает 3 из 3 сравнимых параметров

    Способ монтажа
    ТекущийSMTАналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог—Нет данных
    Номинальный ток, мА
    Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
    Номинальное напряжение, В
    Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
