Datasheet DS-05 (SWD1-5)
Технические параметры, размеры и рекомендации производителя

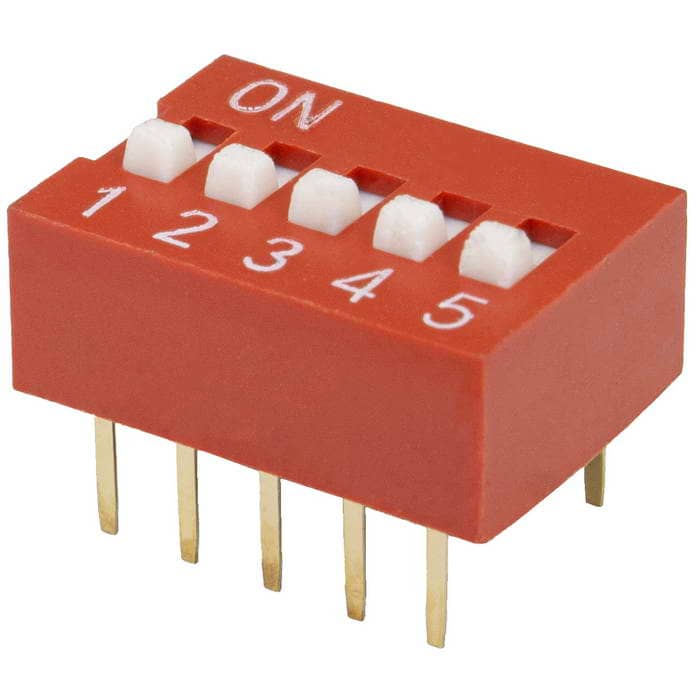

DIP-переключатель RUICHI DS-05
серия SWD 1-5, 25 мА, 24 В, 50 мОм, 5 (ON-OFF) с шагом 2,54 мм, 6.9х14.06х10 мм
- MPN
- DS-05 (SWD1-5)
- Бренд
- Ruichi
- Артикул RU
- 54991
Основные параметры
- Номинальный ток, мА
- 25 (100 без режима переключений)
- Номинальное напряжение, В
- 24 (50 без режима переключений)
- Тип переключателя
- DIP - переключатель серии DS (SWD1)
- Кол-во коммутируемых цепей
- 5 (ON-OFF)
- Количество циклов коммутации (электро), не менее
- 2000
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.)
627 шт в наличии13,47 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 2000
- Номинальный ток, мА
- 25 (100 без режима переключений)
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.)
- Контактное сопротивление, мОм, не более
- 50
- Номинальное напряжение, В
- 24 (50 без режима переключений)
Монтаж и корпус
- Шаг контактов, мм
- 2.54
- Глубина, мм
- 10
- Ширина, мм
- 14,06
- Высота, мм
- 5,5 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -20 ...+70
Упаковка и вес
- Вес брутто
- 1.63
- Транспортная упаковка: размер/кол-во
- 62*27.5*22/2016
Другие параметры
- Тип переключателя
- DIP - переключатель серии DS (SWD1)
- Кол-во коммутируемых цепей
- 5 (ON-OFF)

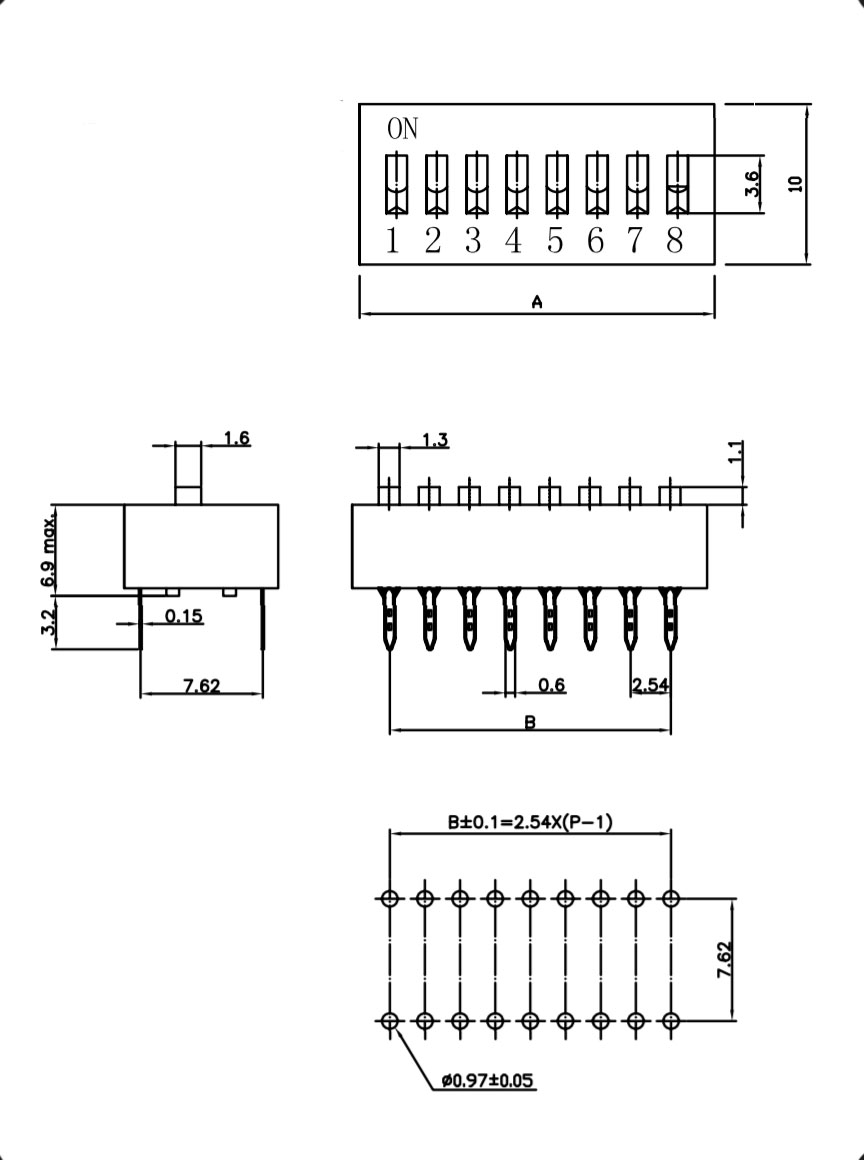

Документация и схема
Условия поставки
Обновлено 07.08.2026- Источник / остаток
- Каталог RU Electronics · 627 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 33 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
DIP-переключатель RUICHI DS-05, серия SWD 1-5, 25 мА, 24 В, 50 мОм, 5 (ON-OFF) с шагом 2,54 мм, 6.9х14.06х10 мм — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202333 шт19627 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDS-05 (SWD1-5)RUICHIАрт. RU 54991 13,47 ₽627 шт по каталогу |  13,69 ₽714 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  12,57 ₽280 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  11,98 ₽168 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  12,18 ₽9 шт по каталогу Совпадает 3 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Номинальный ток, мА | 25 (100 без режима переключений) | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает | 25 (100 без режима переключений)Совпадает |
| Номинальное напряжение, В | 24 (50 без режима переключений) | 24 (50 без режима переключений)Совпадает | 24 (50 без режима переключений)Совпадает | DC - 24 (50 без режима переключений)Отличается | DC - 24 (50 без режима переключений)Отличается |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) | 100 (500 В, 1 мин.)Совпадает | 100 (500 В, 1 мин.)Совпадает | —Нет данных | —Нет данных |
| Диапазон рабочих температур, °C | -20 ...+70 | -20 ...+70Совпадает | -20...+70Совпадает | -20 ...+70Совпадает | -20 ...+70Совпадает |
- 13,69 ₽714 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20 ...+70Совпадает
- 12,57 ₽280 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)Аналог24 (50 без режима переключений)Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20...+70Совпадает
- 11,98 ₽168 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)АналогDC - 24 (50 без режима переключений)Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20 ...+70Совпадает
- 12,18 ₽9 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Номинальный ток, мА
- Текущий25 (100 без режима переключений)Аналог25 (100 без режима переключений)Совпадает
- Номинальное напряжение, В
- Текущий24 (50 без режима переключений)АналогDC - 24 (50 без режима переключений)Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-20 ...+70Аналог-20 ...+70Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
