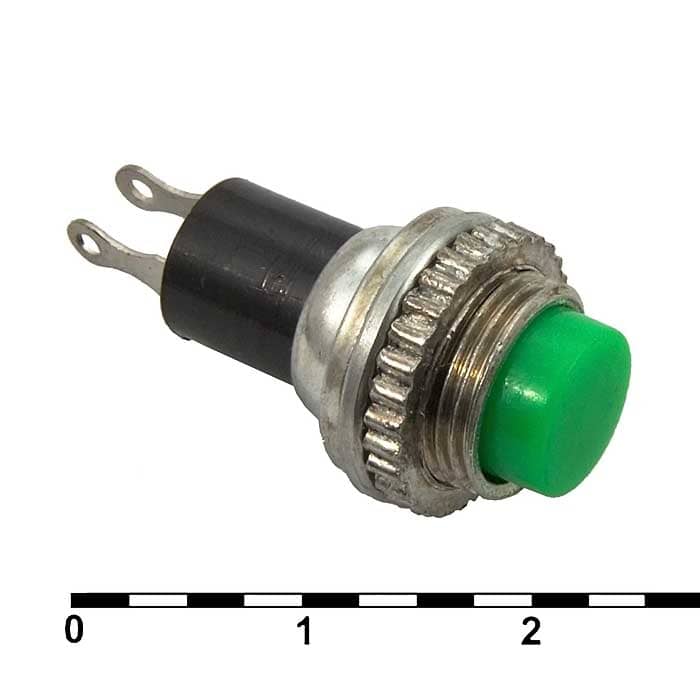

Кнопочный переключатель RUICHI DS-314, OFF-(ON)

MPN: DS-314 OFF-(ON)
Бренд: Ruichi
Артикул RU: 86790
Каталог обновлён: 30.07.2026

Источник / остаток: Каталог RU Electronics · 200 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 100 шт в упаковке
Date code / партия: Год / маркировка: 2025
Документация: Datasheet: 1

200 шт в наличии13,01 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet DS-314 OFF-(ON)

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

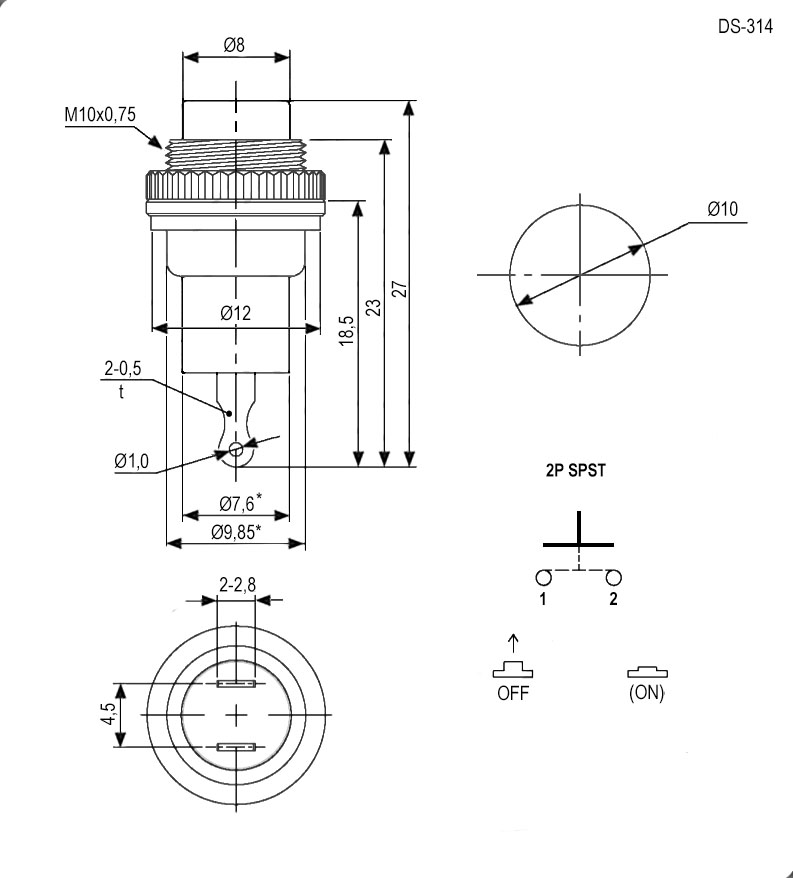

Схема DS-314 OFF-(ON)

Габаритный чертёж и расположение контактов

Скачать

Характеристики

15 параметров из источника

Вес брутто: 3.65
Транспортная упаковка: размер/кол-во: 42*28*18.5/4000
Глубина: 27 мм
Номинальный ток: 0,5 А
Диаметр корпуса: Ф12 мм
Размер установочного отверстия: Ф10,2; крепеж М10х0,75 мм
Коммутируемое напряжение: 250 В
Схема переключения: OFF- (ON) (2P)
Контактное сопротивление, не более: 50 мОм
Форма/ цвет толкателя: круг / зеленый (PBT)
Количество циклов коммутации (электро), не менее: 10000
Сопротивление изоляции, МОм, не менее: 100 (при Uисп.dc=500 В)
Диэлектрическая прочность, В: 1000 (50 Гц / 1 мин.)
Тип: Переключатель кнопочный серии DS-314
Диапазон рабочих температур: -10...+85 °С

Описание

Кнопочный переключатель RUICHI DS-314, OFF-(ON) – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

2025100 шт2200 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарDS-314 OFF-(ON)RUICHIАрт. RU 86790 13,01 ₽200 шт по каталогу	Параметрический вариантRUICHIDS-316 OFF-(ON)Арт. RU 86787 14,88 ₽1 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIDS-101 OFF-(ON)Арт. RU 86786 39,88 ₽1 360 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIMJ-PBS02A on-off 1.5A 250VACАрт. RU 87244 8,52 ₽3 700 шт по каталогу Совпадает 2 из 2 сравнимых параметров	Параметрический вариантRUICHIASW-05 L13 off-on черныйАрт. RU 57059 51,45 ₽63 шт по каталогу Совпадает 2 из 4 сравнимых параметров
Схема переключения	OFF- (ON) (2P)	OFF- (ON) (2P)Совпадает	OFF - (ON) без фиксации, SPST (2P)Отличается	—Нет данных	OFF-ON - нормально разомкнутая с фиксацией SPSTОтличается
Диаметр корпуса	Ф12 мм	*Ф12,2 (возможны изменения) мм**Отличается	ф10 ммОтличается	—Нет данных	—Нет данных
Контактное сопротивление, не более	50 мОм	50 мОмСовпадает	50 мОмСовпадает	50 мОмСовпадает	50 мОмСовпадает
Сопротивление изоляции, МОм, не менее	100 (при Uисп.dc=500 В)	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает	100 (при Uисп.dc=500 В)Совпадает
Номинальный ток	0,5 А	0,5 (1,0) АОтличается	0,5 АСовпадает	—Нет данных	10/ 6 АОтличается

Параметрический вариантRUICHIDS-316 OFF-(ON)Арт. RU 86787
14,88 ₽1 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийOFF- (ON) (2P)АналогOFF- (ON) (2P)Совпадает
Диаметр корпуса
ТекущийФ12 ммАналогФ12,2* (возможны изменения) ммОтличается
Контактное сопротивление, не более
Текущий50 мОмАналог50 мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальный ток
Текущий0,5 ААналог0,5 (1,0) АОтличается
Открыть товар
Параметрический вариантRUICHIDS-101 OFF-(ON)Арт. RU 86786
39,88 ₽1 360 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийOFF- (ON) (2P)АналогOFF - (ON) без фиксации, SPST (2P)Отличается
Диаметр корпуса
ТекущийФ12 ммАналогф10 ммОтличается
Контактное сопротивление, не более
Текущий50 мОмАналог50 мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальный ток
Текущий0,5 ААналог0,5 АСовпадает
Открыть товар
Параметрический вариантRUICHIMJ-PBS02A on-off 1.5A 250VACАрт. RU 87244
8,52 ₽3 700 шт по каталогу
Совпадает 2 из 2 сравнимых параметров
Схема переключения
ТекущийOFF- (ON) (2P)Аналог—Нет данных
Диаметр корпуса
ТекущийФ12 ммАналог—Нет данных
Контактное сопротивление, не более
Текущий50 мОмАналог50 мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальный ток
Текущий0,5 ААналог—Нет данных
Открыть товар
Параметрический вариантRUICHIASW-05 L13 off-on черныйАрт. RU 57059
51,45 ₽63 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
Схема переключения
ТекущийOFF- (ON) (2P)АналогOFF-ON - нормально разомкнутая с фиксацией SPSTОтличается
Диаметр корпуса
ТекущийФ12 ммАналог—Нет данных
Контактное сопротивление, не более
Текущий50 мОмАналог50 мОмСовпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Номинальный ток
Текущий0,5 ААналог10/ 6 АОтличается
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
