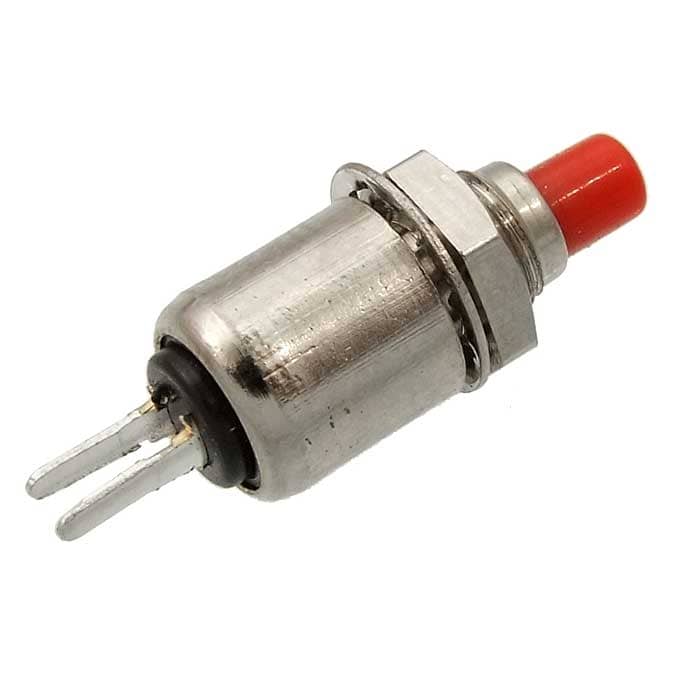

Кнопочный переключатель RUICHI DS-402

OFF-(ON)

MPN
DS-402 OFF-(ON)
Бренд
Ruichi
Артикул RU
86783

Основные параметры

Схема переключения
OFF- (ON) (2P)
Номинальный ток
0,5 А
Глубина
21,8 мм
Диаметр корпуса
Ф7* (возможны изменения) мм
Размер установочного отверстия
Ф5 мм
Коммутируемое напряжение
125 (АС) В
Все характеристики
Документация
19 190 шт в наличии24,81 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Номинальный ток
0,5 А
Коммутируемое напряжение
125 (АС) В
Схема переключения
OFF- (ON) (2P)
Контактное сопротивление, не более
100 мОм
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
500 (50 Гц / 1 мин.)

Монтаж и корпус

Глубина
21,8 мм
Диаметр корпуса
Ф7* (возможны изменения) мм
Размер установочного отверстия
Ф5 мм
Форма/ цвет толкателя
круг / красный

Условия эксплуатации

Диапазон рабочих температур
-25...+85 °С

Упаковка и вес

Вес брутто
1.93
Транспортная упаковка: размер/кол-во
42*28*18.5/7000

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

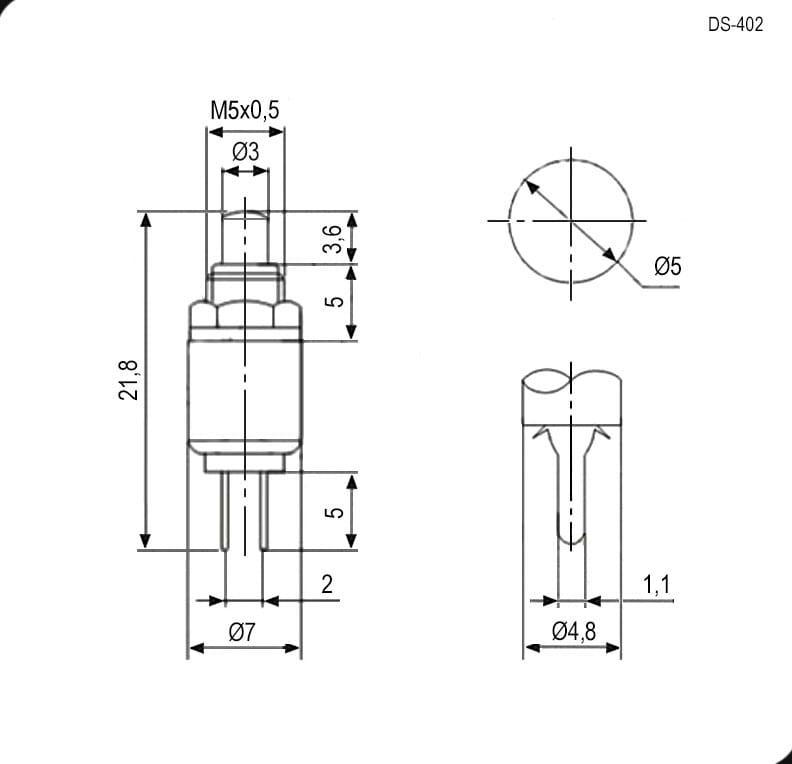

Миниатюра: Схема DS-402 OFF-(ON)
IMAGE · Схема

Схема DS-402 OFF-(ON)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 01.09.2026
Источник / остаток
Каталог RU Electronics · 19 190 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
20 / 50 / 200 / 7 000 шт в упаковке
Date code / партия
Год / маркировка: 2026 / 0

Описание

Кнопочный переключатель RUICHI DS-402, OFF-(ON) – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202620 шт12240 шт
050 шт1597 950 шт
2026200 шт204 000 шт
07 000 шт17 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDS-402 OFF-(ON)RUICHIАрт. RU 86783
24,81 ₽19 190 шт по каталогу
Параметрический вариантRUICHIDS-314 OFF-(ON)Арт. RU 86790
13,97 ₽3 002 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIDS-316 OFF-(ON)Арт. RU 86787
15,58 ₽2 586 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIMJ-PBS02A on-off 1.5A 250VACАрт. RU 87244
8,52 ₽2 300 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Параметрический вариантRUICHIPBS-17A-2 on-off красныйАрт. RU 57003
20,12 ₽500 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Схема переключенияOFF- (ON) (2P)OFF- (ON) (2P)СовпадаетOFF- (ON) (2P)Совпадает—Нет данныхON - OFF (2P)Отличается
Диаметр корпусаФ7* (возможны изменения) ммФ12 ммОтличаетсяФ12,2* (возможны изменения) ммОтличается—Нет данных—Нет данных
Контактное сопротивление, не более100 мОм50 мОмОтличается50 мОмОтличается50 мОмОтличается100 мОмСовпадает
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В)100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (500 В, 1 мин.)Отличается
Коммутируемое напряжение125 (АС) В250 ВОтличается250 (125) ВОтличается250 (АС)Отличается250 ВОтличается
  • Параметрический вариантRUICHIDS-314 OFF-(ON)Арт. RU 86790
    13,97 ₽3 002 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийOFF- (ON) (2P)АналогOFF- (ON) (2P)Совпадает
    Диаметр корпуса
    ТекущийФ7* (возможны изменения) ммАналогФ12 ммОтличается
    Контактное сопротивление, не более
    Текущий100 мОмАналог50 мОмОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Коммутируемое напряжение
    Текущий125 (АС) ВАналог250 ВОтличается
    Открыть товар
  • Параметрический вариантRUICHIDS-316 OFF-(ON)Арт. RU 86787
    15,58 ₽2 586 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Схема переключения
    ТекущийOFF- (ON) (2P)АналогOFF- (ON) (2P)Совпадает
    Диаметр корпуса
    ТекущийФ7* (возможны изменения) ммАналогФ12,2* (возможны изменения) ммОтличается
    Контактное сопротивление, не более
    Текущий100 мОмАналог50 мОмОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Коммутируемое напряжение
    Текущий125 (АС) ВАналог250 (125) ВОтличается
    Открыть товар
  • Параметрический вариантRUICHIMJ-PBS02A on-off 1.5A 250VACАрт. RU 87244
    8,52 ₽2 300 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Схема переключения
    ТекущийOFF- (ON) (2P)Аналог—Нет данных
    Диаметр корпуса
    ТекущийФ7* (возможны изменения) ммАналог—Нет данных
    Контактное сопротивление, не более
    Текущий100 мОмАналог50 мОмОтличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Коммутируемое напряжение
    Текущий125 (АС) ВАналог250 (АС)Отличается
    Открыть товар
  • Параметрический вариантRUICHIPBS-17A-2 on-off красныйАрт. RU 57003
    20,12 ₽500 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Схема переключения
    ТекущийOFF- (ON) (2P)АналогON - OFF (2P)Отличается
    Диаметр корпуса
    ТекущийФ7* (возможны изменения) ммАналог—Нет данных
    Контактное сопротивление, не более
    Текущий100 мОмАналог100 мОмСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (500 В, 1 мин.)Отличается
    Коммутируемое напряжение
    Текущий125 (АС) ВАналог250 ВОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
