Datasheet DS-101 OFF-(ON)
Технические параметры, размеры и рекомендации производителя

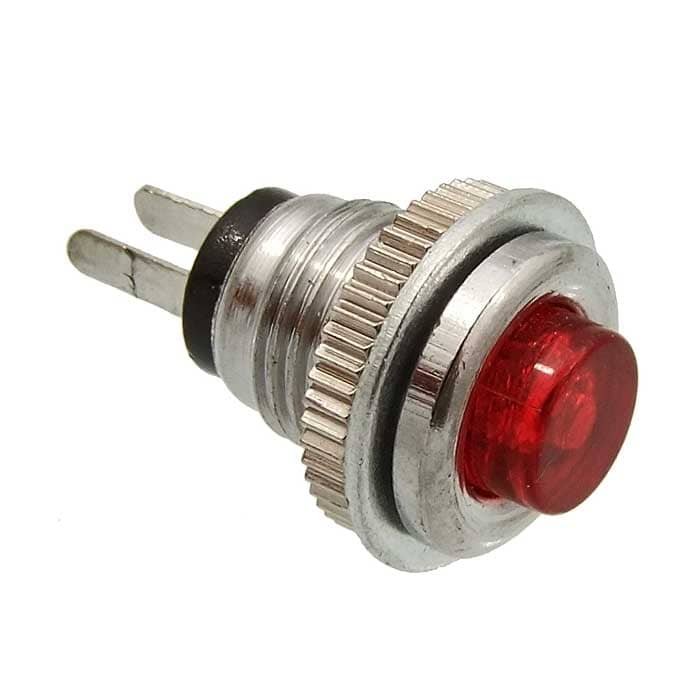

Кнопочный переключатель RUICHI DS-101
OFF-(ON)
- MPN
- DS-101 OFF-(ON)
- Бренд
- Ruichi
- Артикул RU
- 86786
Основные параметры
- Схема переключения
- OFF - (ON) без фиксации, SPST (2P)
- Номинальный ток
- 0,5 А
- Цвет: толкатель/ корпус
- красный (Ф6 мм)/ металл
- Глубина
- 18,5 мм
- Максимальное напряжение
- 125 (АС) В
- Диаметр корпуса
- ф10 мм
1 360 шт в наличии39,88 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 0,5 А
- Максимальное напряжение
- 125 (АС) В
- Схема переключения
- OFF - (ON) без фиксации, SPST (2P)
- Контактное сопротивление, не более
- 50 мОм
- Количество циклов коммутации (электро), не менее
- 50000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1000 (50 Гц / 1 мин.)
Монтаж и корпус
- Цвет: толкатель/ корпус
- красный (Ф6 мм)/ металл
- Глубина
- 18,5 мм
- Диаметр корпуса
- ф10 мм
- Размер установочного отверстия
- Ф8 мм
Условия эксплуатации
- Диапазон рабочих температур
- -25 ...+85 °С
Упаковка и вес
- Вес брутто
- 2.93
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/2000
Другие параметры
- Тип
- Переключатель кнопочный серии PBS

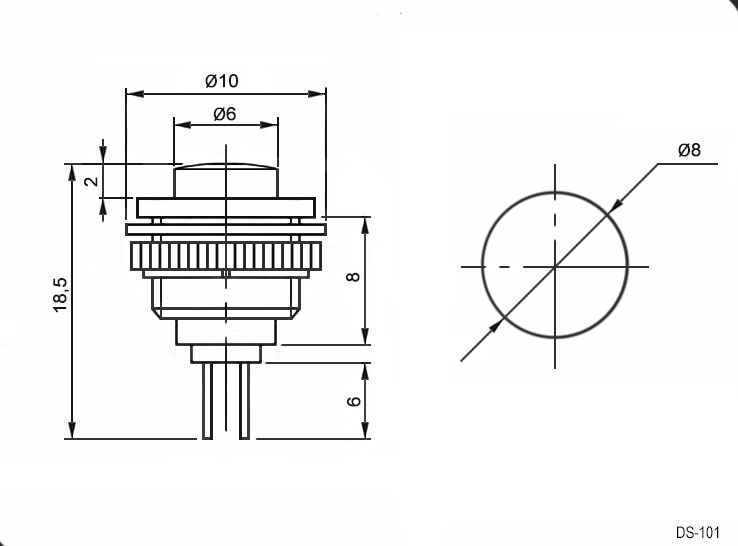

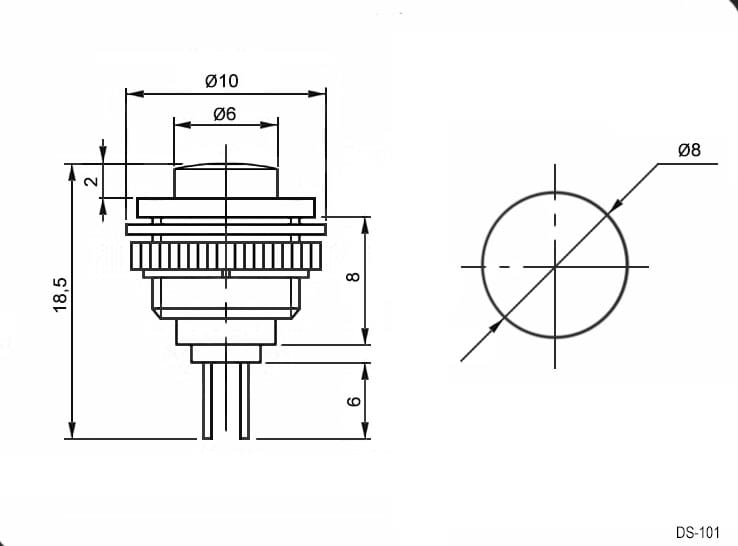

Документация и схема
Условия поставки
Обновлено 21.07.2026- Источник / остаток
- Каталог RU Electronics · 1 360 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 20 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI DS-101, OFF-(ON) – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202620 шт8160 шт
2026100 шт121 200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDS-101 OFF-(ON)RUICHIАрт. RU 86786 39,88 ₽1 360 шт по каталогу |  13,01 ₽100 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  88,99 ₽370 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  8,52 ₽3 200 шт по каталогу Совпадает 2 из 2 сравнимых параметров |  51,45 ₽50 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | OFF - (ON) без фиксации, SPST (2P) | OFF- (ON) (2P)Отличается | OFF - (ON) без фиксации, SPST (2P)Совпадает | —Нет данных | OFF-ON - нормально разомкнутая с фиксацией SPSTОтличается |
| Диаметр корпуса | ф10 мм | Ф12 ммОтличается | 40,5 ммОтличается | —Нет данных | —Нет данных |
| Контактное сопротивление, не более | 50 мОм | 50 мОмСовпадает | 50 мОмСовпадает | 50 мОмСовпадает | 50 мОмСовпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальный ток | 0,5 А | 0,5 АСовпадает | 6/ 3 АОтличается | —Нет данных | 10/ 6 АОтличается |
- 13,01 ₽100 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF - (ON) без фиксации, SPST (2P)АналогOFF- (ON) (2P)Отличается
- Диаметр корпуса
- Текущийф10 ммАналогФ12 ммОтличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток
- Текущий0,5 ААналог0,5 АСовпадает
- 88,99 ₽370 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF - (ON) без фиксации, SPST (2P)АналогOFF - (ON) без фиксации, SPST (2P)Совпадает
- Диаметр корпуса
- Текущийф10 ммАналог40,5 ммОтличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток
- Текущий0,5 ААналог6/ 3 АОтличается
- 8,52 ₽3 200 шт по каталогу
Совпадает 2 из 2 сравнимых параметров
- Схема переключения
- ТекущийOFF - (ON) без фиксации, SPST (2P)Аналог—Нет данных
- Диаметр корпуса
- Текущийф10 ммАналог—Нет данных
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток
- Текущий0,5 ААналог—Нет данных
- 51,45 ₽50 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийOFF - (ON) без фиксации, SPST (2P)АналогOFF-ON - нормально разомкнутая с фиксацией SPSTОтличается
- Диаметр корпуса
- Текущийф10 ммАналог—Нет данных
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток
- Текущий0,5 ААналог10/ 6 АОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
