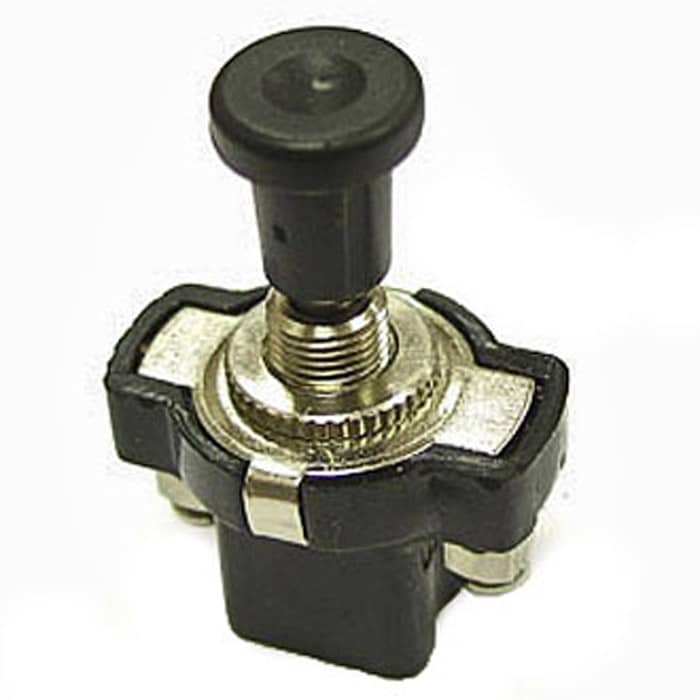

Кнопочный переключатель RUICHI ASW-05 L13

OFF-ON, чёрный

MPN
ASW-05 L13 off-on черный
Бренд
Ruichi
Артикул RU
57059

Основные параметры

Схема переключения
OFF-ON - нормально разомкнутая с фиксацией SPST
Номинальный ток
10/ 6 А
Номинальное напряжение
12/ 30 (DС) В
Контакты
винтовой зажим М3 (2Р)
Высота
30,5 мм
Длина
крепежной резьбы (L) - 13 мм
Все характеристики
Документация
20 шт в наличии51,45 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Номинальный ток
10/ 6 А
Номинальное напряжение
12/ 30 (DС) В
Схема переключения
OFF-ON - нормально разомкнутая с фиксацией SPST
Контактное сопротивление, не более
50 мОм
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Диэлектрическая прочность, В
1500 (50 Гц / 1 мин.)

Монтаж и корпус

Высота
30,5 мм
Длина
крепежной резьбы (L) - 13 мм
Ширина
21,3 мм
Диаметр
кнопки толкателя - 13 мм
Размер установочного отверстия
Ф8 мм
Контакты
винтовой зажим М3 (2Р)

Условия эксплуатации

Диапазон рабочих температур
-25 ...+85 °С

Упаковка и вес

Вес брутто
17.92
Транспортная упаковка: размер/кол-во
42*28*23.5/500

Другие параметры

Тип
Переключатель кнопочный серии ASW C толкателем

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ASW-05 L13 off-on черный

Технические параметры, размеры и рекомендации производителя

Скачать

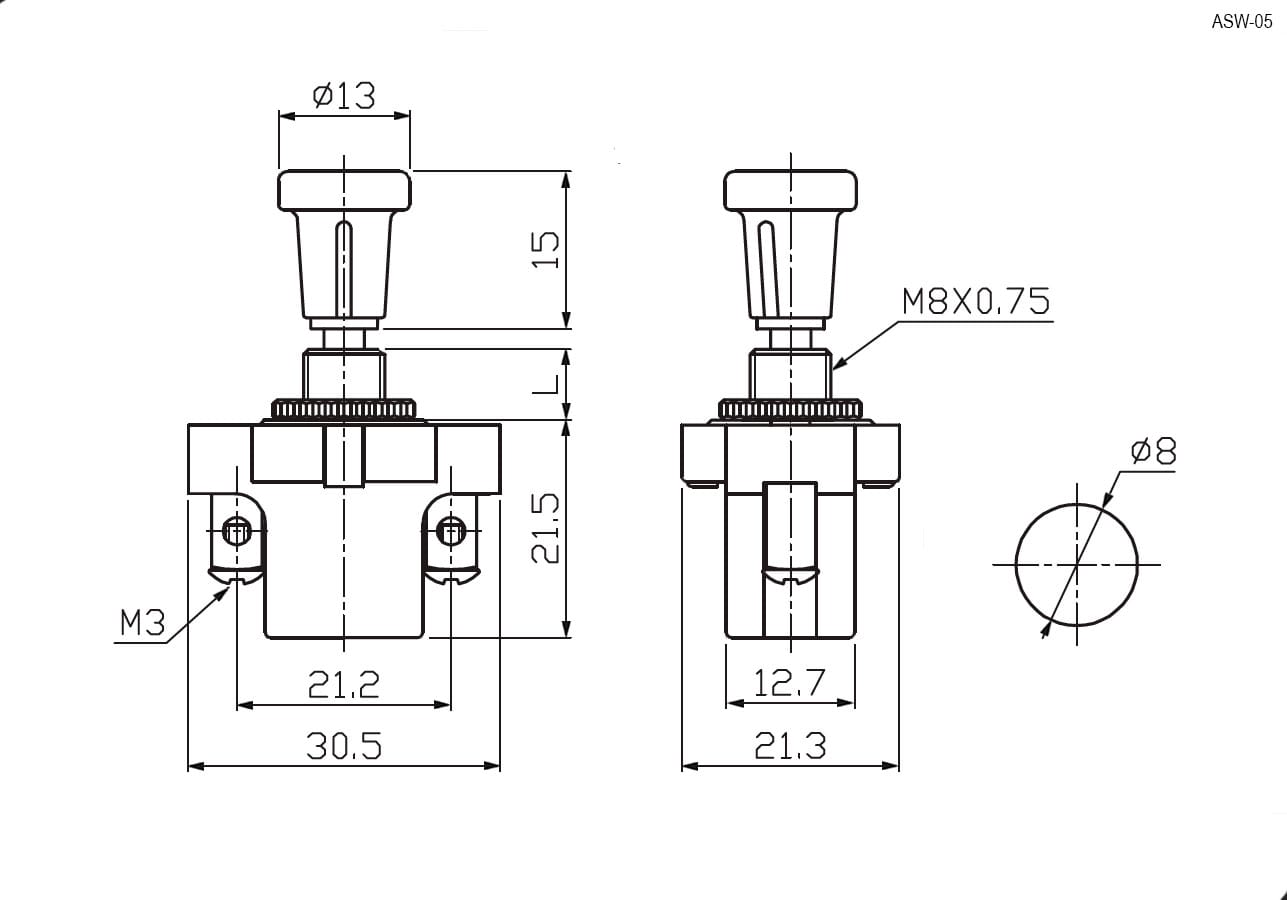

Миниатюра: Схема ASW-05 L13 off-on черный
IMAGE · Схема

Схема ASW-05 L13 off-on черный

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 18.09.2026
Источник / остаток
Каталог RU Electronics · 20 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
5 шт в упаковке
Date code / партия
Год / маркировка: 2023
Документация
Datasheet: 1

Описание

Кнопочный переключатель RUICHI ASW-05 L13, OFF-ON, чёрный – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20235 шт420 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарASW-05 L13 off-on черныйRUICHIАрт. RU 57059
51,45 ₽20 шт по каталогу
Параметрический вариантRUICHIASW-05 L7 off-on черныйАрт. RU 57058
63,96 ₽220 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIMJ-PBS02A on-off 1.5A 250VACАрт. RU 87244
8,52 ₽2 300 шт по каталогу

Совпадает 2 из 2 сравнимых параметров

Параметрический вариантRUICHIDS-101 OFF-(ON)Арт. RU 86786
39,88 ₽1 337 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIDS-316 OFF-(ON)Арт. RU 86787
15,58 ₽2 586 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Схема переключенияOFF-ON - нормально разомкнутая с фиксацией SPSTOFF-ON - нормально разомкнутая с фиксацией SPSTСовпадает—Нет данныхOFF - (ON) без фиксации, SPST (2P)ОтличаетсяOFF- (ON) (2P)Отличается
Контактное сопротивление, не более50 мОм50 мОмСовпадает50 мОмСовпадает50 мОмСовпадает50 мОмСовпадает
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В)100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает
Номинальный ток10/ 6 А10/ 6 АСовпадает—Нет данных0,5 АОтличается0,5 (1,0) АОтличается
Номинальное напряжение12/ 30 (DС) В12/ 30 (DС) ВСовпадает—Нет данных—Нет данных—Нет данных
  • Параметрический вариантRUICHIASW-05 L7 off-on черныйАрт. RU 57058
    63,96 ₽220 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийOFF-ON - нормально разомкнутая с фиксацией SPSTАналогOFF-ON - нормально разомкнутая с фиксацией SPSTСовпадает
    Контактное сопротивление, не более
    Текущий50 мОмАналог50 мОмСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальный ток
    Текущий10/ 6 ААналог10/ 6 АСовпадает
    Номинальное напряжение
    Текущий12/ 30 (DС) ВАналог12/ 30 (DС) ВСовпадает
    Открыть товар
  • Параметрический вариантRUICHIMJ-PBS02A on-off 1.5A 250VACАрт. RU 87244
    8,52 ₽2 300 шт по каталогу

    Совпадает 2 из 2 сравнимых параметров

    Схема переключения
    ТекущийOFF-ON - нормально разомкнутая с фиксацией SPSTАналог—Нет данных
    Контактное сопротивление, не более
    Текущий50 мОмАналог50 мОмСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальный ток
    Текущий10/ 6 ААналог—Нет данных
    Номинальное напряжение
    Текущий12/ 30 (DС) ВАналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIDS-101 OFF-(ON)Арт. RU 86786
    39,88 ₽1 337 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема переключения
    ТекущийOFF-ON - нормально разомкнутая с фиксацией SPSTАналогOFF - (ON) без фиксации, SPST (2P)Отличается
    Контактное сопротивление, не более
    Текущий50 мОмАналог50 мОмСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальный ток
    Текущий10/ 6 ААналог0,5 АОтличается
    Номинальное напряжение
    Текущий12/ 30 (DС) ВАналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIDS-316 OFF-(ON)Арт. RU 86787
    15,58 ₽2 586 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Схема переключения
    ТекущийOFF-ON - нормально разомкнутая с фиксацией SPSTАналогOFF- (ON) (2P)Отличается
    Контактное сопротивление, не более
    Текущий50 мОмАналог50 мОмСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальный ток
    Текущий10/ 6 ААналог0,5 (1,0) АОтличается
    Номинальное напряжение
    Текущий12/ 30 (DС) ВАналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
