Datasheet ASW-05 L7 off-on черный
Технические параметры, размеры и рекомендации производителя

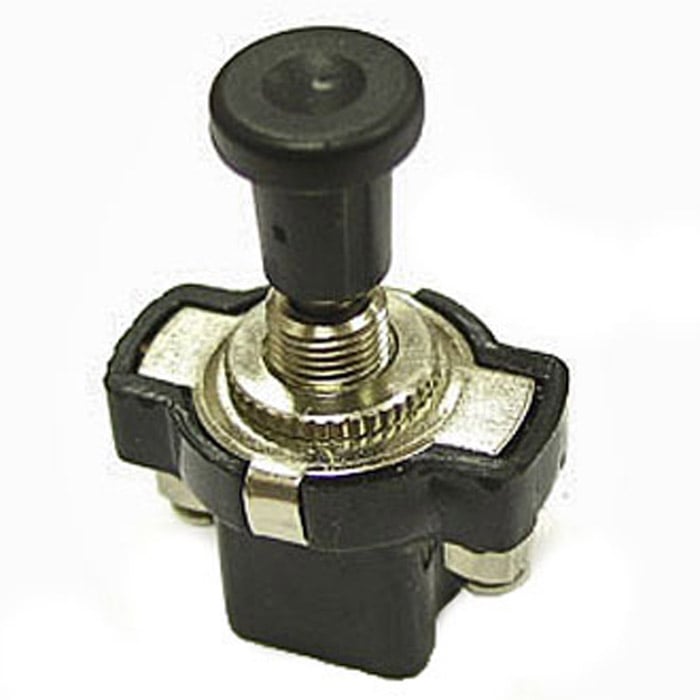

Кнопочный переключатель RUICHI ASW-05 L7
OFF-ON, чёрный
- MPN
- ASW-05 L7 off-on черный
- Бренд
- Ruichi
- Артикул RU
- 57058
Основные параметры
- Схема переключения
- OFF-ON - нормально разомкнутая с фиксацией SPST
- Номинальный ток
- 10/ 6 А
- Номинальное напряжение
- 12/ 30 (DС) В
- Контакты
- винтовой зажим М3 (2Р)
- Высота
- 30,5 мм
- Длина
- крепежной резьбы (L) - 7 мм
220 шт в наличии63,96 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 10/ 6 А
- Номинальное напряжение
- 12/ 30 (DС) В
- Схема переключения
- OFF-ON - нормально разомкнутая с фиксацией SPST
- Контактное сопротивление, не более
- 50 мОм
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500 (50 Гц / 1 мин.)
Монтаж и корпус
- Высота
- 30,5 мм
- Длина
- крепежной резьбы (L) - 7 мм
- Ширина
- 21,3 мм
- Диаметр
- кнопки толкателя - 13 мм
- Размер установочного отверстия
- Ф8 мм
- Контакты
- винтовой зажим М3 (2Р)
Условия эксплуатации
- Диапазон рабочих температур
- -25 ...+85 °С
Упаковка и вес
- Вес брутто
- 20.50
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/500
Другие параметры
- Тип
- Переключатель кнопочный серии ASW C толкателем

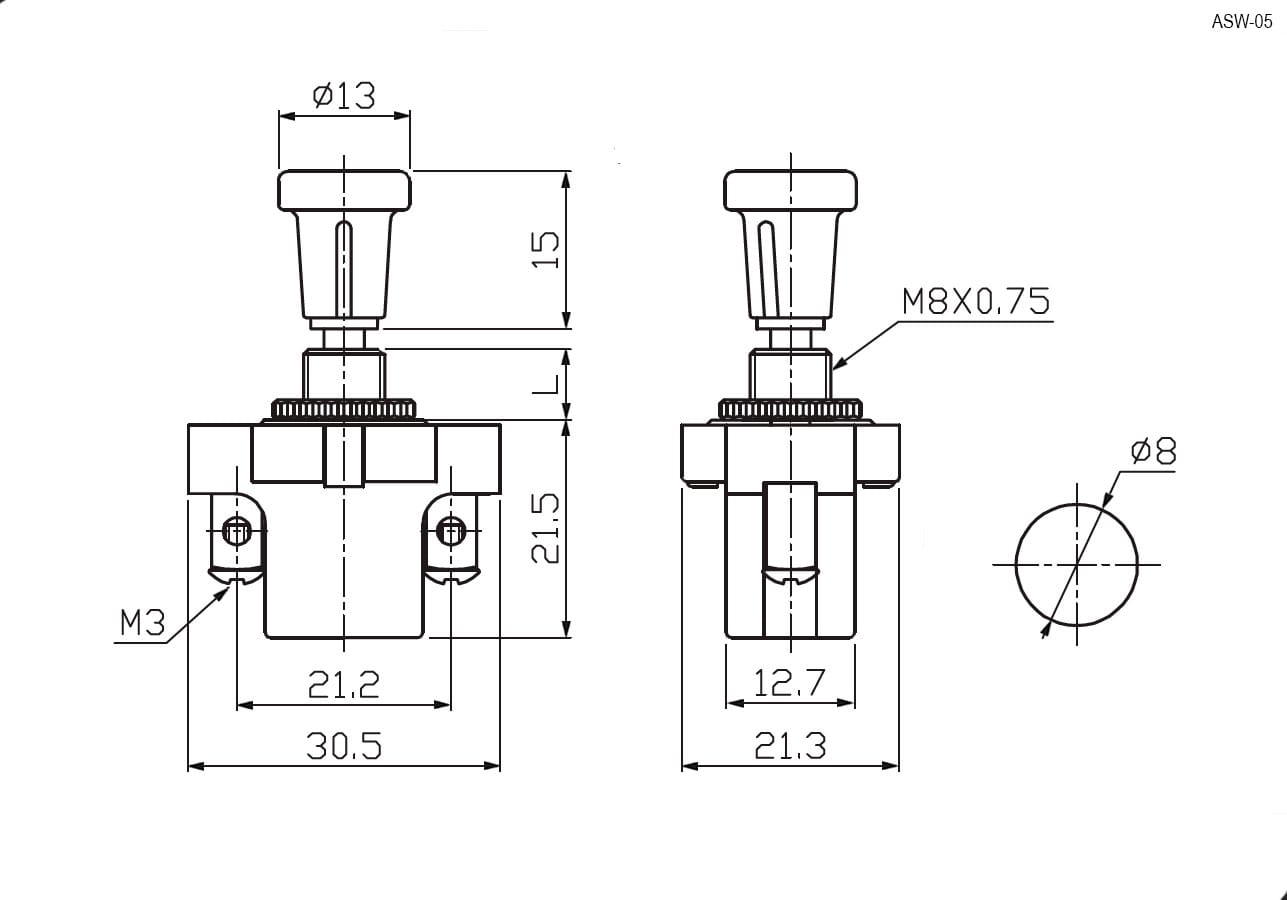

Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 220 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI ASW-05 L7, OFF-ON, чёрный – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202510 шт22220 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарASW-05 L7 off-on черныйRUICHIАрт. RU 57058 63,96 ₽220 шт по каталогу |  8,52 ₽3 200 шт по каталогу Совпадает 2 из 2 сравнимых параметров |  39,88 ₽1 360 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  88,99 ₽370 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  15,58 ₽3 101 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | OFF-ON - нормально разомкнутая с фиксацией SPST | —Нет данных | OFF - (ON) без фиксации, SPST (2P)Отличается | OFF - (ON) без фиксации, SPST (2P)Отличается | OFF- (ON) (2P)Отличается |
| Контактное сопротивление, не более | 50 мОм | 50 мОмСовпадает | 50 мОмСовпадает | 50 мОмСовпадает | 50 мОмСовпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальный ток | 10/ 6 А | —Нет данных | 0,5 АОтличается | 6/ 3 АОтличается | 0,5 (1,0) АОтличается |
| Номинальное напряжение | 12/ 30 (DС) В | —Нет данных | —Нет данных | —Нет данных | —Нет данных |
- 8,52 ₽3 200 шт по каталогу
Совпадает 2 из 2 сравнимых параметров
- Схема переключения
- ТекущийOFF-ON - нормально разомкнутая с фиксацией SPSTАналог—Нет данных
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток
- Текущий10/ 6 ААналог—Нет данных
- Номинальное напряжение
- Текущий12/ 30 (DС) ВАналог—Нет данных
- 39,88 ₽1 360 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийOFF-ON - нормально разомкнутая с фиксацией SPSTАналогOFF - (ON) без фиксации, SPST (2P)Отличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток
- Текущий10/ 6 ААналог0,5 АОтличается
- Номинальное напряжение
- Текущий12/ 30 (DС) ВАналог—Нет данных
- 88,99 ₽370 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийOFF-ON - нормально разомкнутая с фиксацией SPSTАналогOFF - (ON) без фиксации, SPST (2P)Отличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток
- Текущий10/ 6 ААналог6/ 3 АОтличается
- Номинальное напряжение
- Текущий12/ 30 (DС) ВАналог—Нет данных
- 15,58 ₽3 101 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийOFF-ON - нормально разомкнутая с фиксацией SPSTАналогOFF- (ON) (2P)Отличается
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальный ток
- Текущий10/ 6 ААналог0,5 (1,0) АОтличается
- Номинальное напряжение
- Текущий12/ 30 (DС) ВАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
