Datasheet DHR-26MA 1
Технические параметры, размеры и рекомендации производителя
На плату
Товар подлежит обязательной маркировке

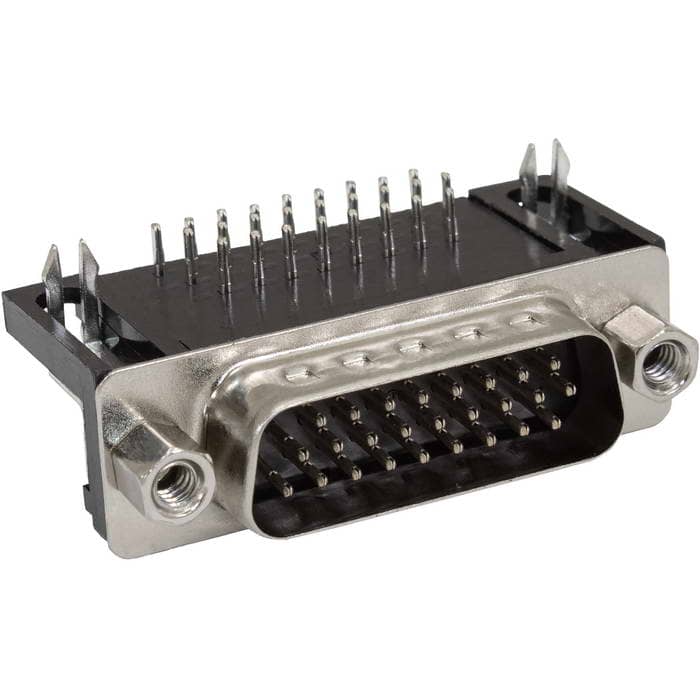

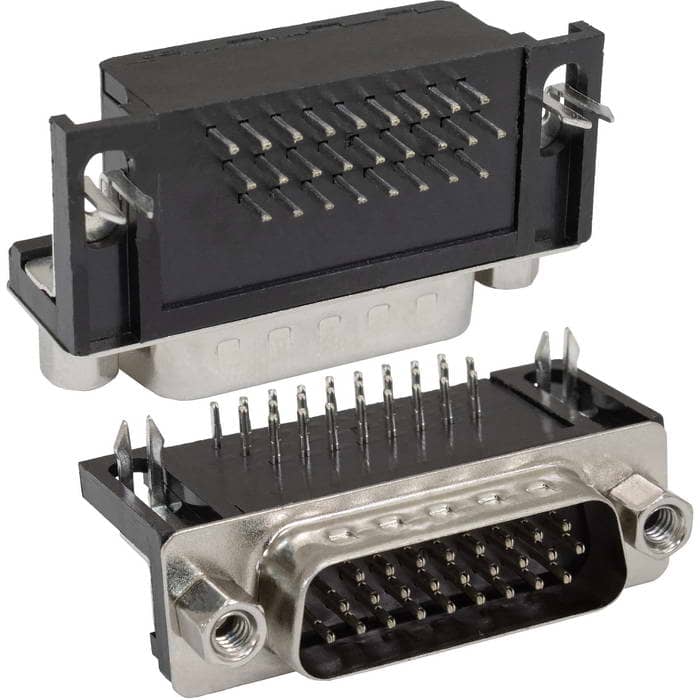

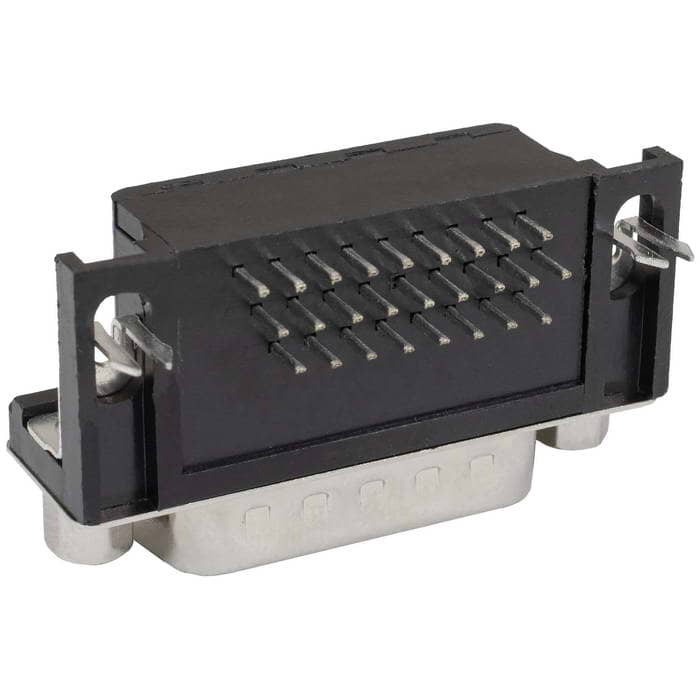

Разъём D-SUB RUICHI DHR-26MA, 26 контактов
Разъём D-SUB RUICHI DHR-26MA, 26 контактов
Товар подлежит обязательной маркировке- MPN
- DHR-26MA
- Бренд
- Ruichi
- Артикул RU
- 54985
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 610 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 80 шт · только целая упаковка
- Фасовка
- 5 / 80 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 2
610 шт в наличии50,87 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

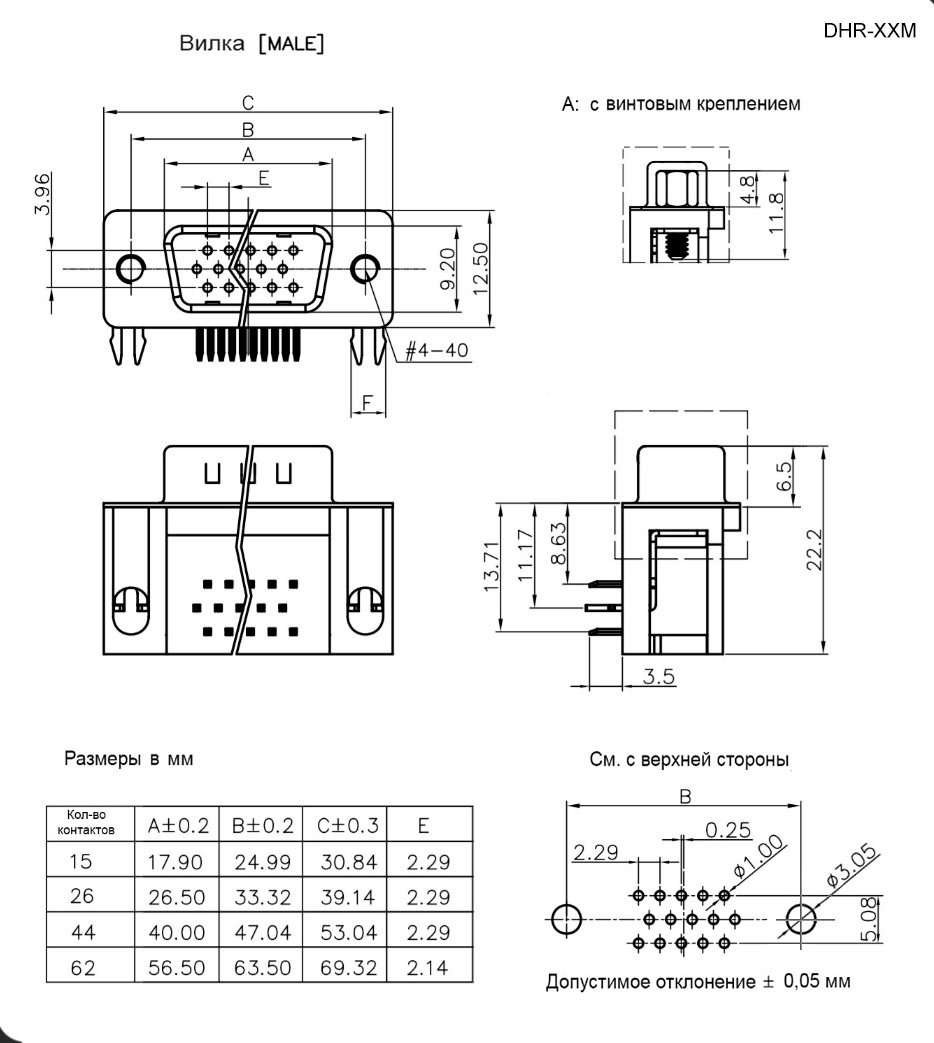

Документация и схема
Характеристики
- Вес брутто
- 12.50
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/560
- Высота
- 12,5 мм
- Ширина
- 39,14 мм
- Глубина
- 22,2 мм
- Номинальный ток
- через контакт -1,5 (max) А
- Особенности
- винтовое крепление
- Контактное сопротивление, не более
- 20 мОм
- Шаг разъёма
- 2,29 мм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Рабочая температура
- -20 ...+70 °С
- Способ монтажа
- пайка в плату
- Тип разъёма
- M - вилка угловая серии DS-1038
- Количество контактов
- 26 в три ряда
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано5 шт1050 шт
202680 шт7560 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDHR-26MARUICHIАрт. RU 54985 50,87 ₽610 шт по каталогу |  44,58 ₽860 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  44,10 ₽420 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  25,00 ₽80 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  64,79 ₽610 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | M - вилка угловая серии DS-1038 | M - вилкаОтличается | F - розеткаОтличается | F - розеткаОтличается | M - вилкаОтличается |
| Количество контактов | 26 в три ряда | 26 в три рядаСовпадает | 26 в три рядаСовпадает | 26 в три рядаСовпадает | 44 в три рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | через контакт -1,5 (max) А | через контакт -1,5 АОтличается | через контакт -1,5 АОтличается | через контакт -1,5 АОтличается | через контакт -1,5 АОтличается |
- 44,58 ₽860 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилка угловая серии DS-1038АналогM - вилкаОтличается
- Количество контактов
- Текущий26 в три рядаАналог26 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 (max) ААналогчерез контакт -1,5 АОтличается
- 44,10 ₽420 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилка угловая серии DS-1038АналогF - розеткаОтличается
- Количество контактов
- Текущий26 в три рядаАналог26 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 (max) ААналогчерез контакт -1,5 АОтличается
- 25,00 ₽80 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилка угловая серии DS-1038АналогF - розеткаОтличается
- Количество контактов
- Текущий26 в три рядаАналог26 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 (max) ААналогчерез контакт -1,5 АОтличается
- 64,79 ₽610 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилка угловая серии DS-1038АналогM - вилкаОтличается
- Количество контактов
- Текущий26 в три рядаАналог44 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 (max) ААналогчерез контакт -1,5 АОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
