Datasheet DHR-26FA 1
Технические параметры, размеры и рекомендации производителя
На плату
Товар подлежит обязательной маркировке

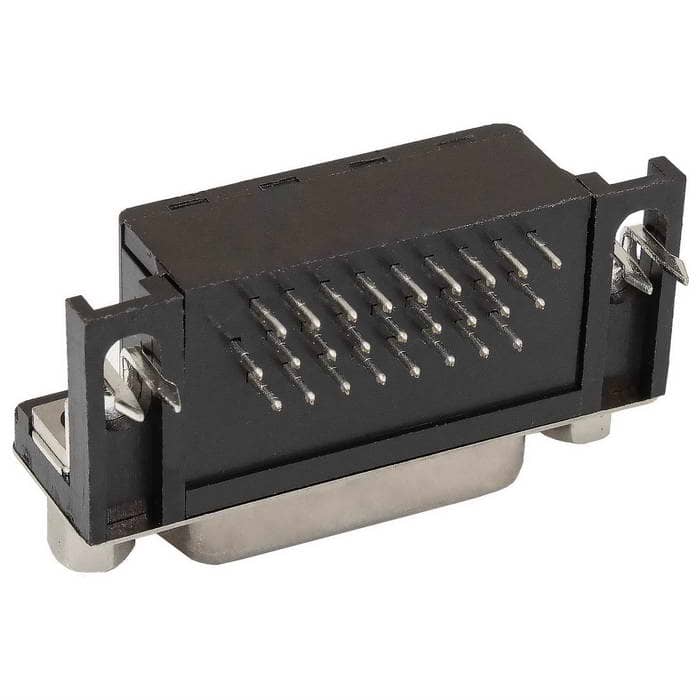

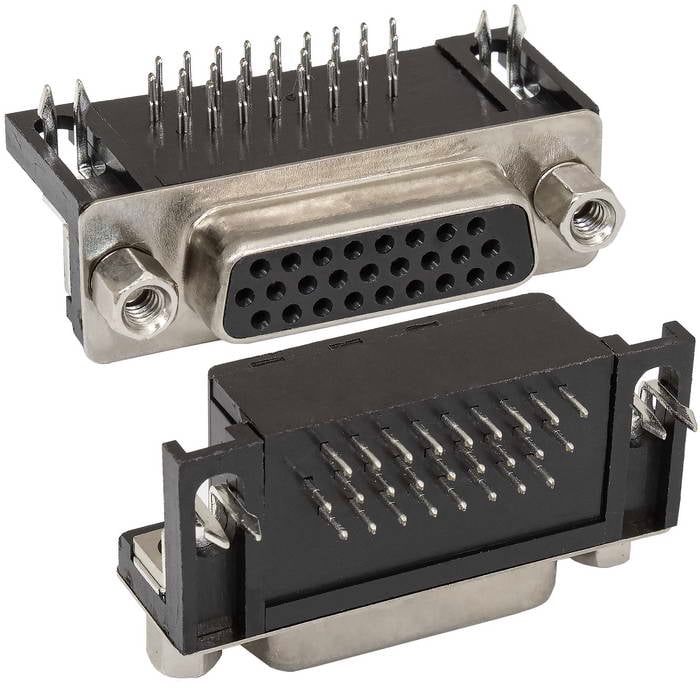

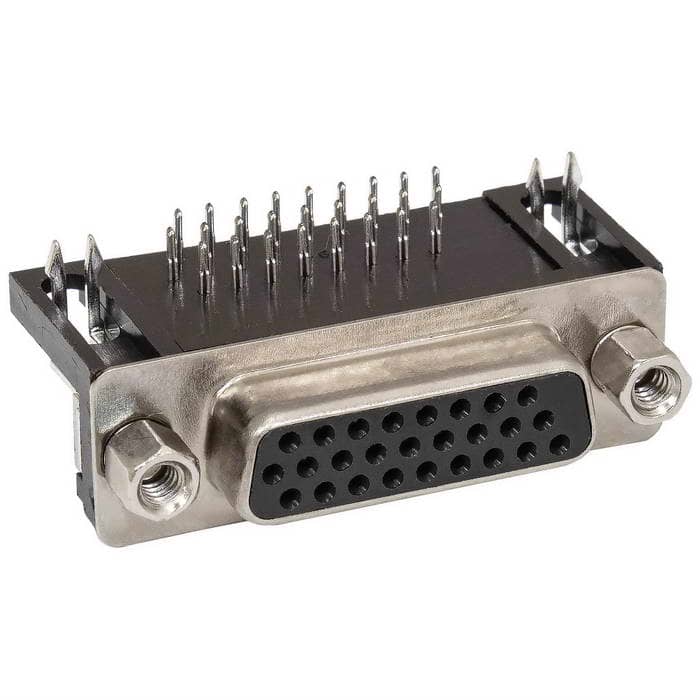

Разъём D-SUB RUICHI DHR-26FA, 26 контактов
Разъём D-SUB RUICHI DHR-26FA, 26 контактов
Товар подлежит обязательной маркировке- MPN
- DHR-26FA
- Бренд
- Ruichi
- Артикул RU
- 54984
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 420 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 910 шт · только целая упаковка
- Фасовка
- 70 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 2
420 шт в наличии44,10 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

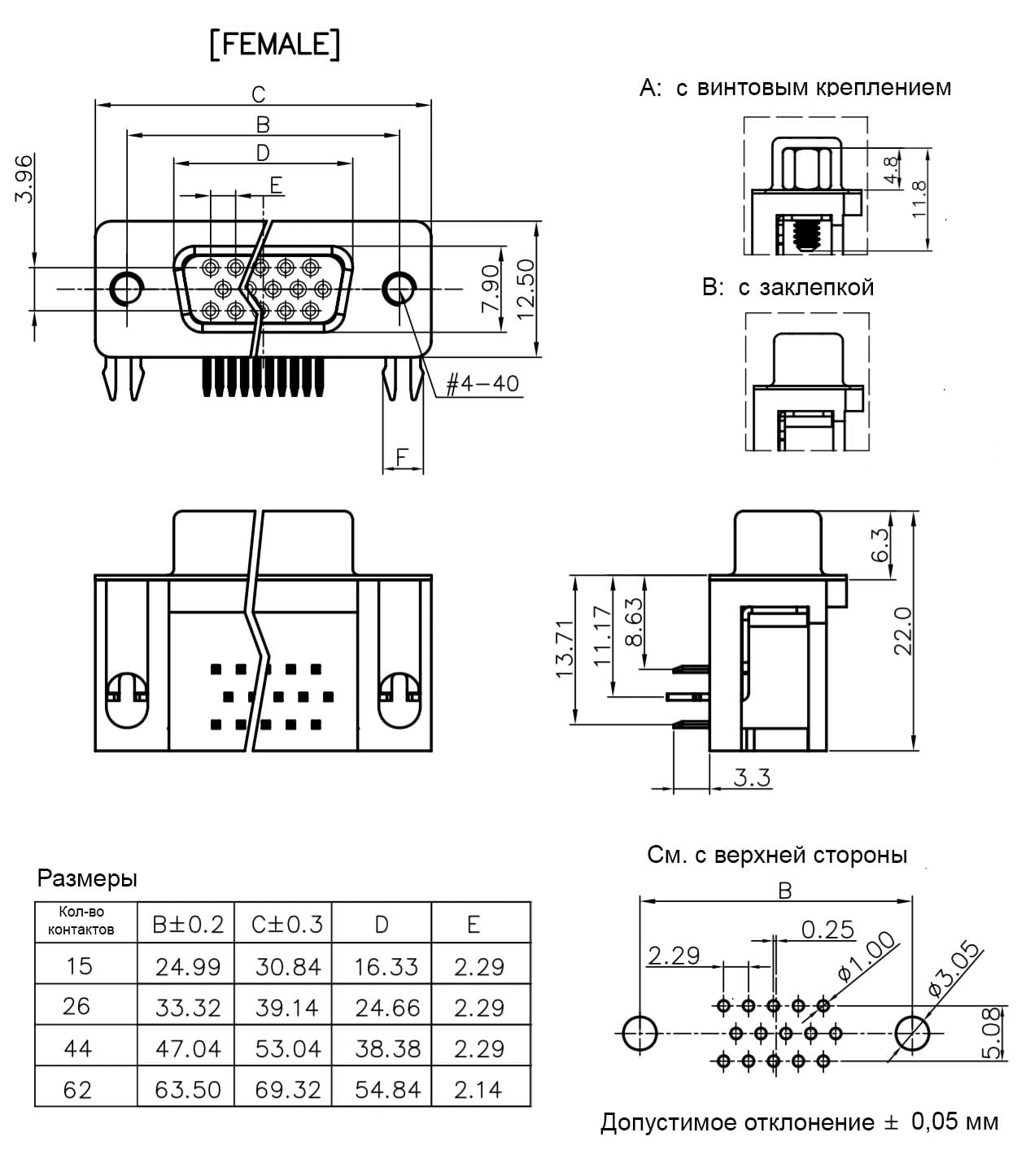

Документация и схема
Характеристики
- Вес брутто
- 13.19
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/910
- Высота
- 12,5 мм
- Ширина
- 39,14± 0,3 мм
- Глубина
- 22 мм
- Номинальный ток
- через контакт -1,5 А
- Особенности
- винтовое крепление
- Контактное сопротивление, не более
- 20 мОм
- Шаг разъёма
- 2,29 мм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
- Рабочая температура
- -20 ...+70 °С
- Способ монтажа
- пайка в плату
- Тип разъёма
- F - розетка
- Количество контактов
- 26 в три ряда
Описание
Разъём D-SUB RUICHI DHR-26FA, 26 контактов электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202570 шт6420 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDHR-26FARUICHIАрт. RU 54984 44,10 ₽420 шт по каталогу |  25,00 ₽80 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  12,00 ₽1 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  44,58 ₽860 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  34,43 ₽11 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | F - розетка | F - розеткаСовпадает | F - розеткаСовпадает | M - вилкаОтличается | F - розеткаСовпадает |
| Количество контактов | 26 в три ряда | 26 в три рядаСовпадает | 15 в три рядаОтличается | 26 в три рядаСовпадает | 37 в два рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | через контакт -1,5 А | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает |
- 25,00 ₽80 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий26 в три рядаАналог26 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 12,00 ₽1 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий26 в три рядаАналог15 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 44,58 ₽860 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогM - вилкаОтличается
- Количество контактов
- Текущий26 в три рядаАналог26 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 34,43 ₽11 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий26 в три рядаАналог37 в два рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
