Datasheet DHR-26MB 1
Технические параметры, размеры и рекомендации производителя

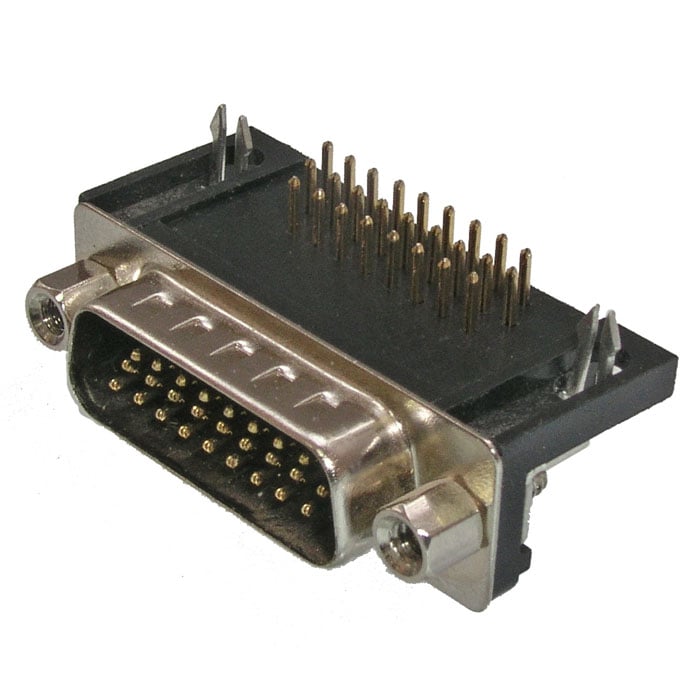

Разъём D-SUB RUICHI DHR-26MB
26 контактов
Товар подлежит обязательной маркировке- MPN
- DHR-26MB
- Бренд
- Ruichi
- Артикул RU
- 61926
Основные параметры
- Номинальный ток
- через контакт -1,5 А
- Высота
- 12,5 мм
- Ширина
- 30,84 ± 0,3 мм
- Глубина
- 22,2 мм
- Особенности
- крепление с заклепкой
- Контактное сопротивление, не более
- 20 мОм
860 шт в наличии44,58 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- через контакт -1,5 А
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 мм
- Ширина
- 30,84 ± 0,3 мм
- Глубина
- 22,2 мм
- Способ монтажа
- пайка в плату
- Количество контактов
- 26 в три ряда
Условия эксплуатации
- Рабочая температура
- -20...+70 °С
Упаковка и вес
- Вес брутто
- 12.42
- Транспортная упаковка: размер/кол-во
- 36.5*24.5*21/700
Другие параметры
- Особенности
- крепление с заклепкой
- Шаг разъёма
- 2,29 мм
- Тип разъёма
- M - вилка

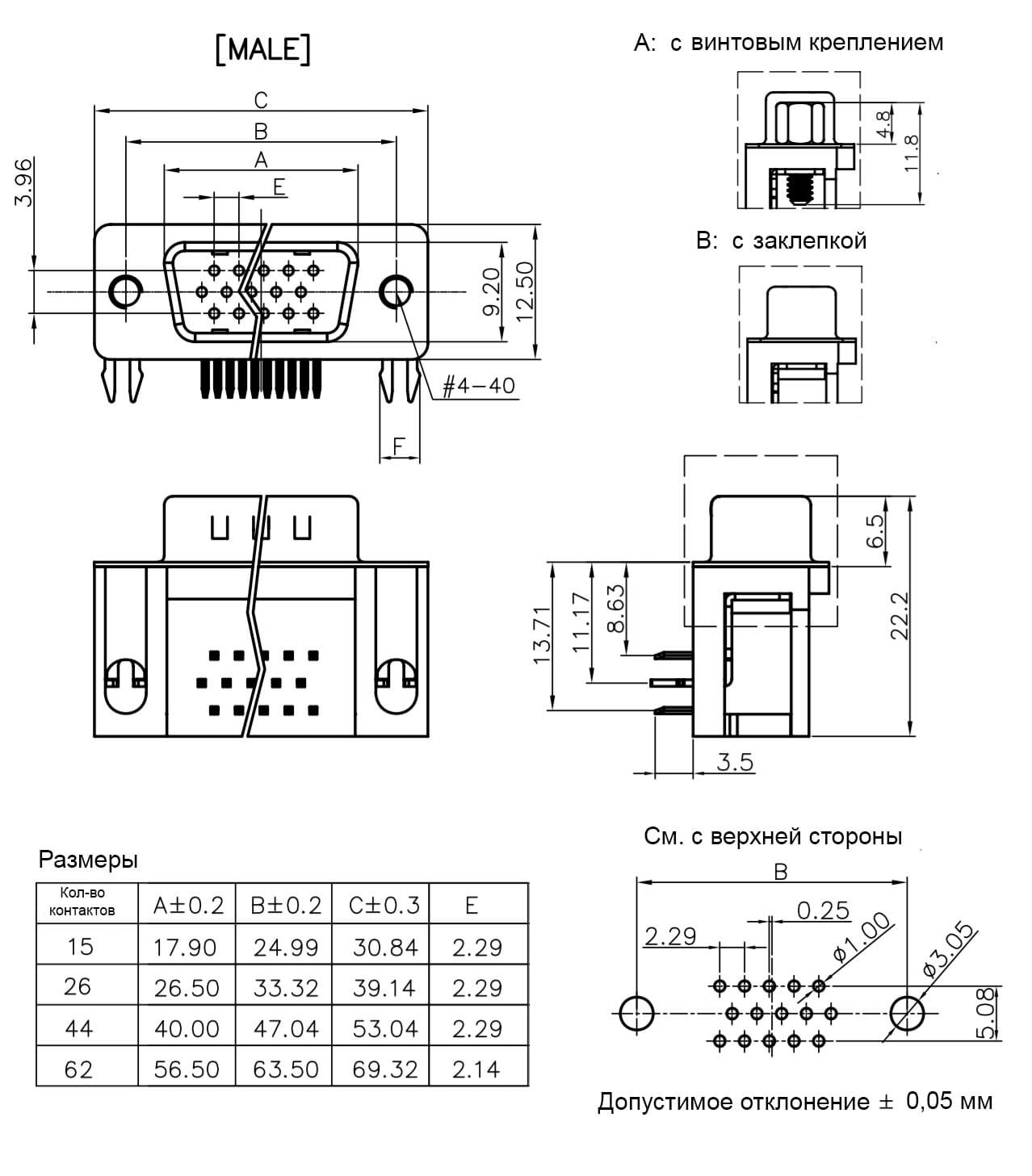

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 860 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 70 шт · только целая упаковка
- Фасовка
- 20 / 40 / 70 / 80 шт в упаковке
- Date code / партия
- Год / маркировка: 2020 / 2025
- Документация
- Datasheet: 2
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202020 шт120 шт
202040 шт140 шт
202570 шт8560 шт
202080 шт3240 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDHR-26MBRUICHIАрт. RU 61926 44,58 ₽860 шт по каталогу |  18,60 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  44,10 ₽430 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  25,00 ₽40 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  64,79 ₽550 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | M - вилка | M - вилкаСовпадает | F - розеткаОтличается | F - розеткаОтличается | M - вилкаСовпадает |
| Количество контактов | 26 в три ряда | 15 в три рядаОтличается | 26 в три рядаСовпадает | 26 в три рядаСовпадает | 44 в три рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | через контакт -1,5 А | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает | через контакт -1,5 АСовпадает |
- 18,60 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогM - вилкаСовпадает
- Количество контактов
- Текущий26 в три рядаАналог15 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 44,10 ₽430 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий26 в три рядаАналог26 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 25,00 ₽40 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий26 в три рядаАналог26 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
- 64,79 ₽550 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийM - вилкаАналогM - вилкаСовпадает
- Количество контактов
- Текущий26 в три рядаАналог44 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущийчерез контакт -1,5 ААналогчерез контакт -1,5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
