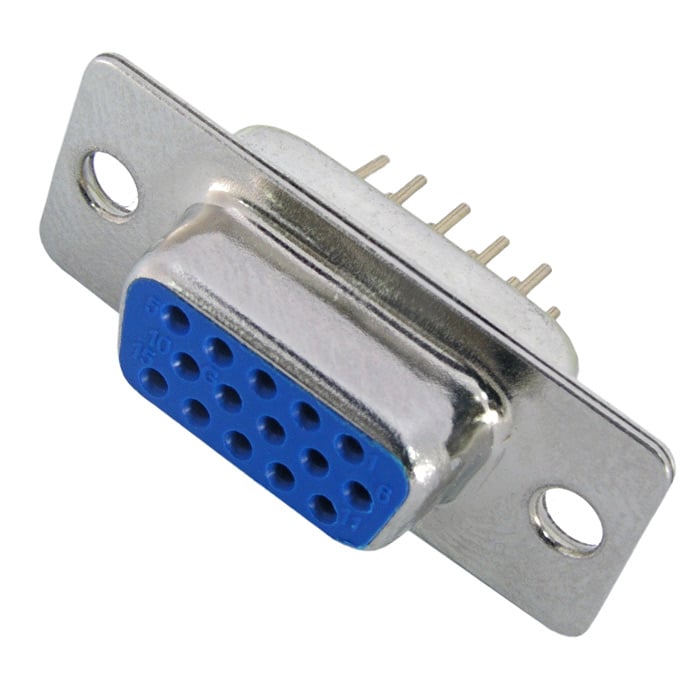

Разъём D-SUB RUICHI DHB-15F

15 контактов

Товар подлежит обязательной маркировке
MPN
DHB-15F
Бренд
Ruichi
Артикул RU
58042

Основные параметры

Высота
12,5 мм
Ширина
30,8 мм
Глубина
15,7 мм
Контактное сопротивление, не более
20 мОм
Шаг разъёма
2,29 мм
Сопротивление изоляции, не менее
1000 (при Uисп.dc=500 В) МОм
Все характеристики
Документация
2 476 шт в наличии20,79 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Контактное сопротивление, не более
20 мОм
Сопротивление изоляции, не менее
1000 (при Uисп.dc=500 В) МОм
Диэлектрическая прочность
500 (50 Гц, 1 мин.) В

Монтаж и корпус

Высота
12,5 мм
Ширина
30,8 мм
Глубина
15,7 мм
Способ монтажа
пайка в плату
Количество контактов
15 в три ряда

Условия эксплуатации

Рабочая температура
0...+85 °С

Упаковка и вес

Вес брутто
5.08
Транспортная упаковка: размер/кол-во
38*35*25.5/2000

Другие параметры

Шаг разъёма
2,29 мм
Тип разъёма
F - розетка

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DHB-15F 1

Технические параметры, размеры и рекомендации производителя

Скачать
PDF · Datasheet

Datasheet DHB-15F 2

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема DHB-15F
IMAGE · Схема

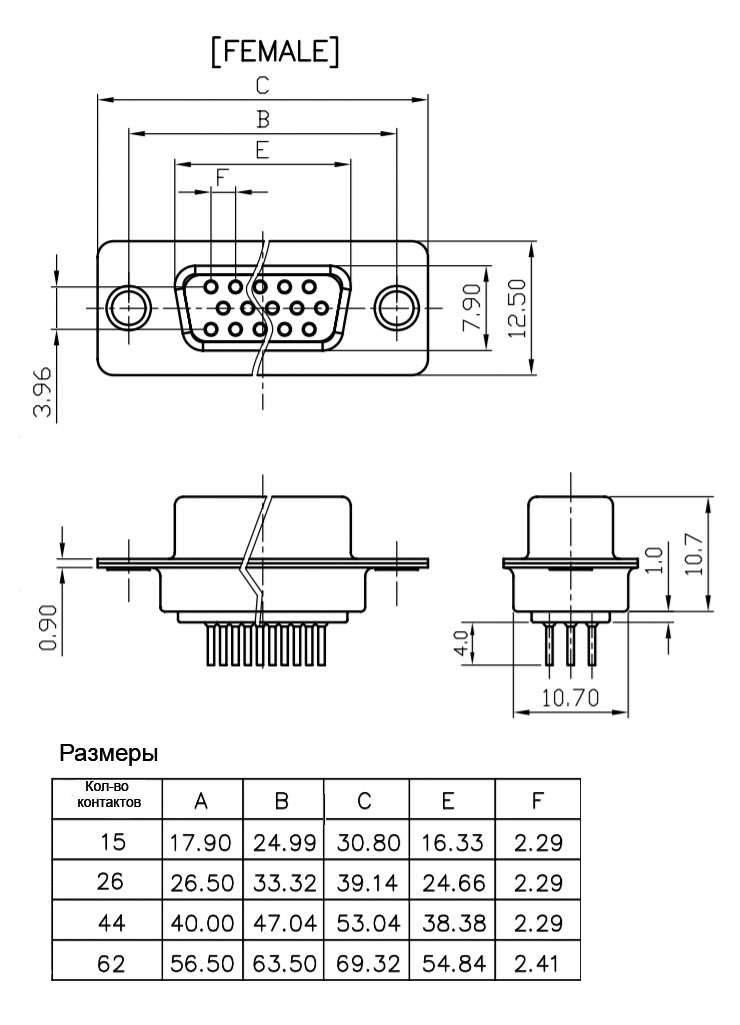

Схема DHB-15F

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 15.09.2026
Источник / остаток
Каталог RU Electronics · 2 476 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
26 / 50 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 2

Описание

Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано26 шт126 шт
202450 шт492 450 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDHB-15FRUICHIАрт. RU 58042
20,79 ₽2 476 шт по каталогу
Параметрический вариантRUICHIDHB-15MАрт. RU 56282
13,51 ₽750 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIDHB-26FАрт. RU 58044
50,65 ₽1 300 шт ожидается по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIDRB-15FAАрт. RU 54968
20,15 ₽2 520 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIDHR-15MAАрт. RU 54983
22,72 ₽1 100 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Способ монтажапайка в платупайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадаетпайка в платуСовпадает
Тип разъёмаF - розеткаМ - вилкаОтличаетсяF - розеткаСовпадаетF - розеткаСовпадаетM - вилкаОтличается
Количество контактов15 в три ряда15 в три рядаСовпадает26 в три рядаОтличается15 в два рядаОтличается15 в три рядаСовпадает
Контактное сопротивление, не более20 мОм20 мОмСовпадает20 мОмСовпадает20 мОмСовпадает20 мОмСовпадает
Сопротивление изоляции, не менее1000 (при Uисп.dc=500 В) МОм1000 (при Uисп.dc=500 В) МОмСовпадает1000 (при Uисп.dc=500 В) МОмСовпадает1000 (при Uисп.dc=500 В) МОмСовпадает1000 (при Uисп.dc=500 В) МОмСовпадает
  • Параметрический вариантRUICHIDHB-15MАрт. RU 56282
    13,51 ₽750 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - розеткаАналогМ - вилкаОтличается
    Количество контактов
    Текущий15 в три рядаАналог15 в три рядаСовпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHIDHB-26FАрт. RU 58044
    50,65 ₽1 300 шт ожидается по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - розеткаАналогF - розеткаСовпадает
    Количество контактов
    Текущий15 в три рядаАналог26 в три рядаОтличается
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHIDRB-15FAАрт. RU 54968
    20,15 ₽2 520 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - розеткаАналогF - розеткаСовпадает
    Количество контактов
    Текущий15 в три рядаАналог15 в два рядаОтличается
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHIDHR-15MAАрт. RU 54983
    22,72 ₽1 100 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийпайка в платуАналогпайка в платуСовпадает
    Тип разъёма
    ТекущийF - розеткаАналогM - вилкаОтличается
    Количество контактов
    Текущий15 в три рядаАналог15 в три рядаСовпадает
    Контактное сопротивление, не более
    Текущий20 мОмАналог20 мОмСовпадает
    Сопротивление изоляции, не менее
    Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
