Datasheet DHB-26F 1
Технические параметры, размеры и рекомендации производителя
Разъём D-SUB RUICHI DHB-26F
26 контактов
Товар подлежит обязательной маркировке- MPN
- DHB-26F
- Бренд
- Ruichi
- Артикул RU
- 58044
Основные параметры
- Высота
- 12,5 мм
- Ширина
- 39,14 мм
- Глубина
- 15,7 мм
- Шаг
- 2,29 х 1,98 (гор. х верт.) мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
Под заказ50,65 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 мм
- Ширина
- 39,14 мм
- Глубина
- 15,7 мм
- Способ монтажа
- пайка в плату
- Количество контактов
- 26 в три ряда
Условия эксплуатации
- Рабочая температура
- 0...+85 °С
Упаковка и вес
- Вес брутто
- 7.67
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/1500
Другие параметры
- Шаг
- 2,29 х 1,98 (гор. х верт.) мм
- Тип разъёма
- F - розетка

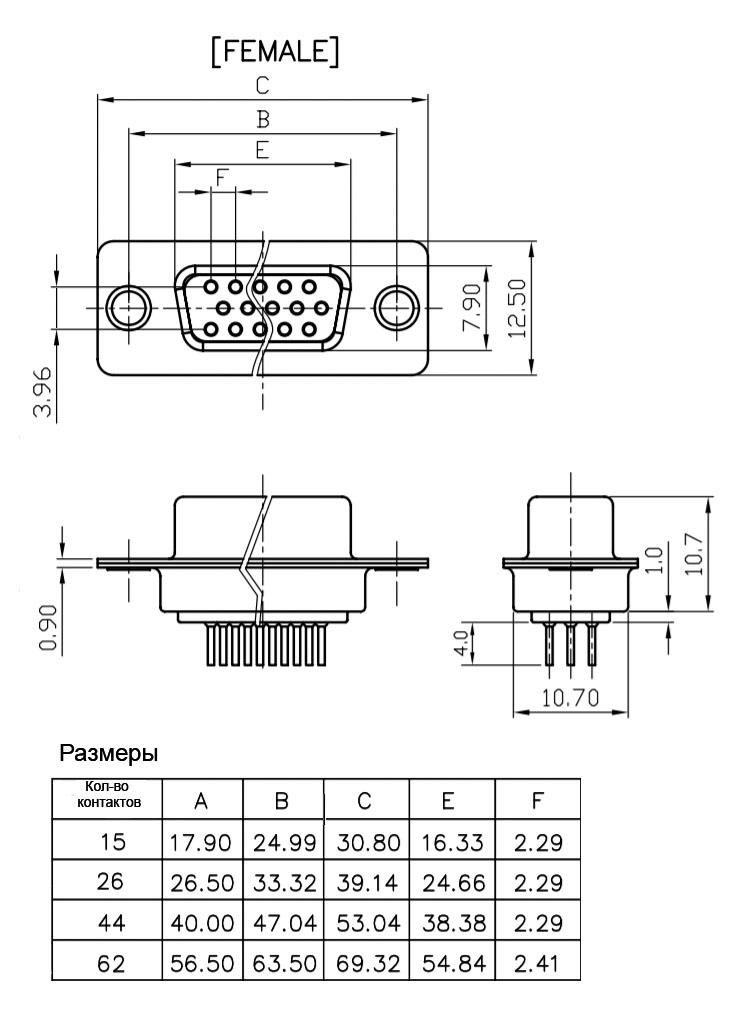

Документация и схема
Условия поставки
Обновлено 06.08.2026- Источник / остаток
- Каталог RU Electronics · 1 500 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 25 шт · только целая упаковка
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 2
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDHB-26FRUICHIАрт. RU 58044 50,65 ₽Под заказ |  28,29 ₽1 350 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  46,02 ₽600 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  76,20 ₽242 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  61,00 ₽450 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайкаОтличается | пайкаОтличается | пайкаОтличается | пайка в платуСовпадает |
| Тип разъёма | F - розетка | F - розеткаСовпадает | M - вилкаОтличается | F - розеткаСовпадает | M - вилкаОтличается |
| Количество контактов | 26 в три ряда | 26 в три рядаСовпадает | 26 в три рядаСовпадает | 62 в три рядаОтличается | 44 в три рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 28,29 ₽1 350 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайкаОтличается
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий26 в три рядаАналог26 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 46,02 ₽600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайкаОтличается
- Тип разъёма
- ТекущийF - розеткаАналогM - вилкаОтличается
- Количество контактов
- Текущий26 в три рядаАналог26 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 76,20 ₽242 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайкаОтличается
- Тип разъёма
- ТекущийF - розеткаАналогF - розеткаСовпадает
- Количество контактов
- Текущий26 в три рядаАналог62 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 61,00 ₽450 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийF - розеткаАналогM - вилкаОтличается
- Количество контактов
- Текущий26 в три рядаАналог44 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
