Datasheet DHB-15M 1
Технические параметры, размеры и рекомендации производителя

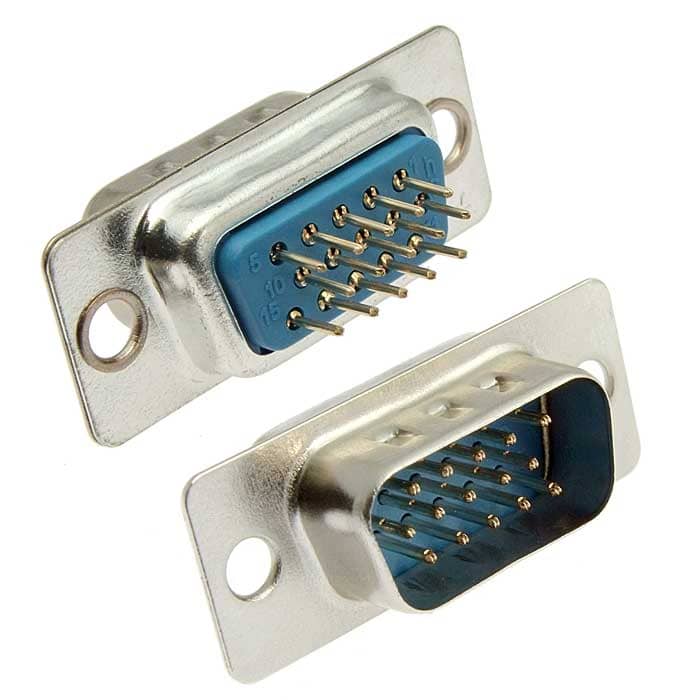

Разъём D-SUB RUICHI DHB-15M
15 контактов
Товар подлежит обязательной маркировке- MPN
- DHB-15M
- Бренд
- Ruichi
- Артикул RU
- 56282
Основные параметры
- Высота
- 12,5 мм
- Ширина
- 30,8 мм
- Глубина
- 16 мм
- Контактное сопротивление, не более
- 20 мОм
- Шаг разъёма
- 2,29 мм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
750 шт в наличии13,51 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 12,5 мм
- Ширина
- 30,8 мм
- Глубина
- 16 мм
- Способ монтажа
- пайка в плату
- Количество контактов
- 15 в три ряда
Условия эксплуатации
- Рабочая температура
- -0...+85 °С
Упаковка и вес
- Вес брутто
- 4.63
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/1500
Другие параметры
- Шаг разъёма
- 2,29 мм
- Тип разъёма
- М - вилка

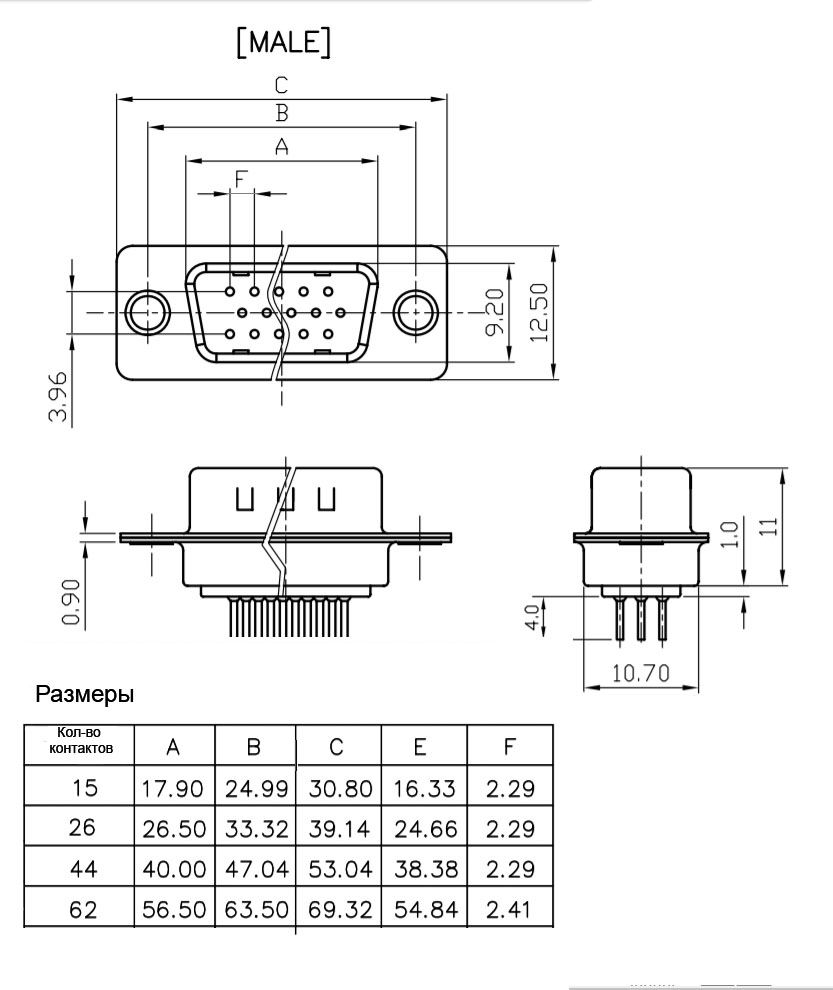

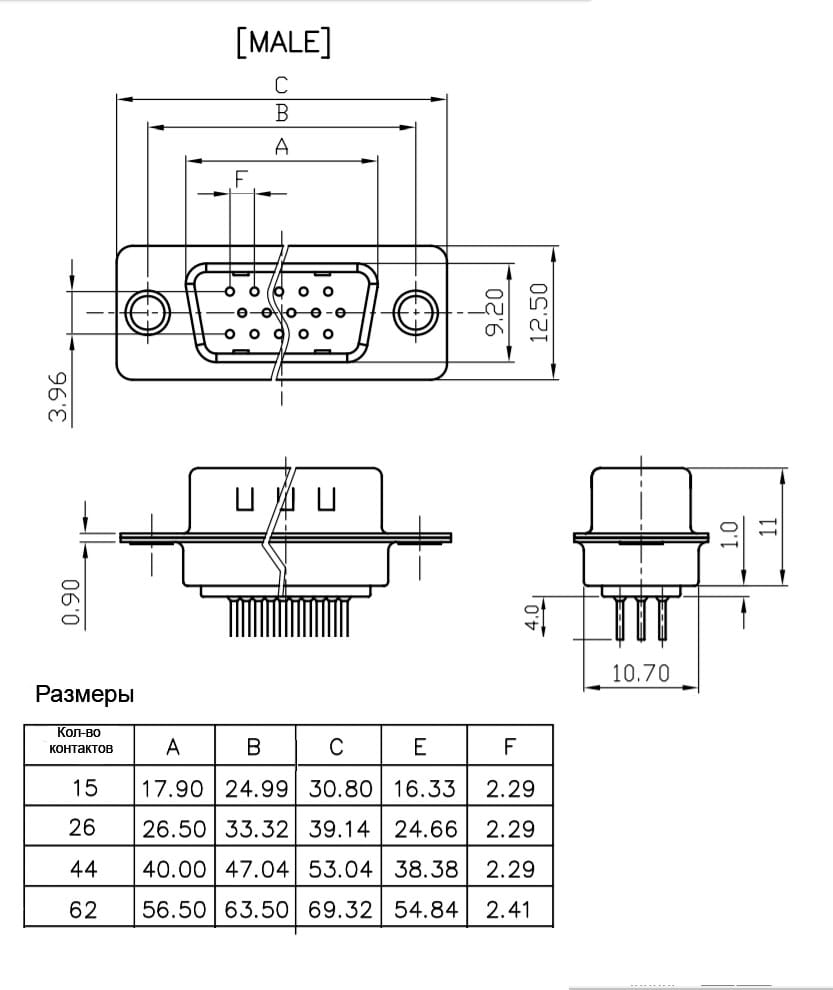

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 2
Описание
Разъем D-SUB электрического типа предназначен для использования в компьютерной технике различного назначения. Изделие состоит из 2-х или более параллельных рядов контактов или гнезд, обычно окружённых металлическим экраном в форме латинской D, который обеспечивает механическое крепление соединения и экранирует от электромагнитных помех.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт15750 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDHB-15MRUICHIАрт. RU 56282 13,51 ₽750 шт по каталогу |  12,00 ₽1 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  18,60 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  22,72 ₽800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  61,00 ₽450 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Тип разъёма | М - вилка | F - розеткаОтличается | M - вилкаОтличается | M - вилкаОтличается | M - вилкаОтличается |
| Количество контактов | 15 в три ряда | 15 в три рядаСовпадает | 15 в три рядаСовпадает | 15 в три рядаСовпадает | 44 в три рядаОтличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 12,00 ₽1 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогF - розеткаОтличается
- Количество контактов
- Текущий15 в три рядаАналог15 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 18,60 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогM - вилкаОтличается
- Количество контактов
- Текущий15 в три рядаАналог15 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 22,72 ₽800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогM - вилкаОтличается
- Количество контактов
- Текущий15 в три рядаАналог15 в три рядаСовпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 61,00 ₽450 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Тип разъёма
- ТекущийМ - вилкаАналогM - вилкаОтличается
- Количество контактов
- Текущий15 в три рядаАналог44 в три рядаОтличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
