Datasheet DG10HSWP-1.2-12P-17-100Z(H)
Технические параметры, размеры и рекомендации производителя

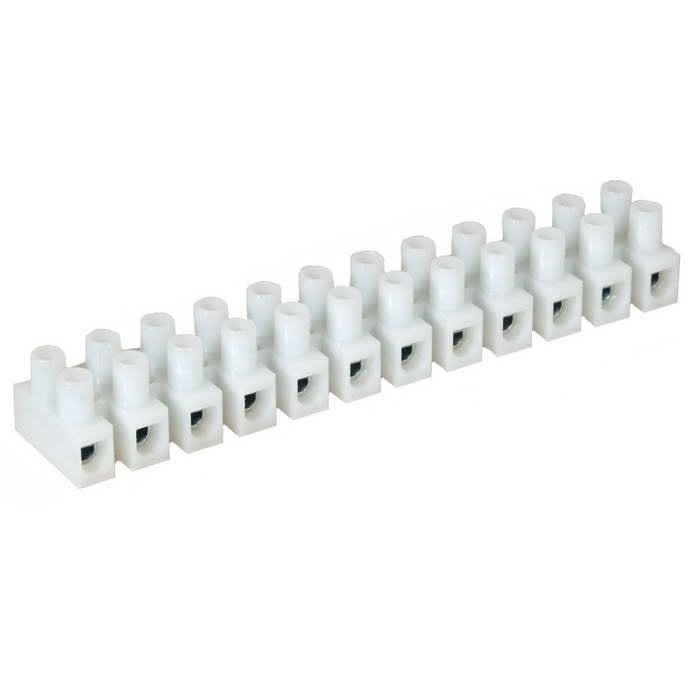

DG10HSWP-1.2-12P-17-100Z(H)
Товар подлежит обязательной маркировке- MPN
- DG10HSWP-1.2-12P-17-100Z(H)
- Бренд
- DEGSON
- Артикул RU
- 110601
Основные параметры
- Номинальный ток, А
- 20
- Номинальное напряжение, В
- (UL) - 300
- Сечение провода, мм2
- 1...6
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2500 (50 Гц / 1 мин.)
- Шаг контактов, мм
- 10,0
5 шт в наличии74,05 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2500 (50 Гц / 1 мин.)
- Номинальное напряжение, В
- (UL) - 300
- Номинальный ток, А
- 20
Монтаж и корпус
- Шаг контактов, мм
- 10,0
- Количество контактов
- 12
- Материал корпуса
- PA66 UL94V-2, прозрачный
- Глубина, мм
- 20
- Ширина, мм
- 117,7
- Высота, мм
- 16,8
Другие параметры
- Сечение провода, мм2
- 1...6
- Тип разъёма
- Колодка клеммная винтовая серии DG10

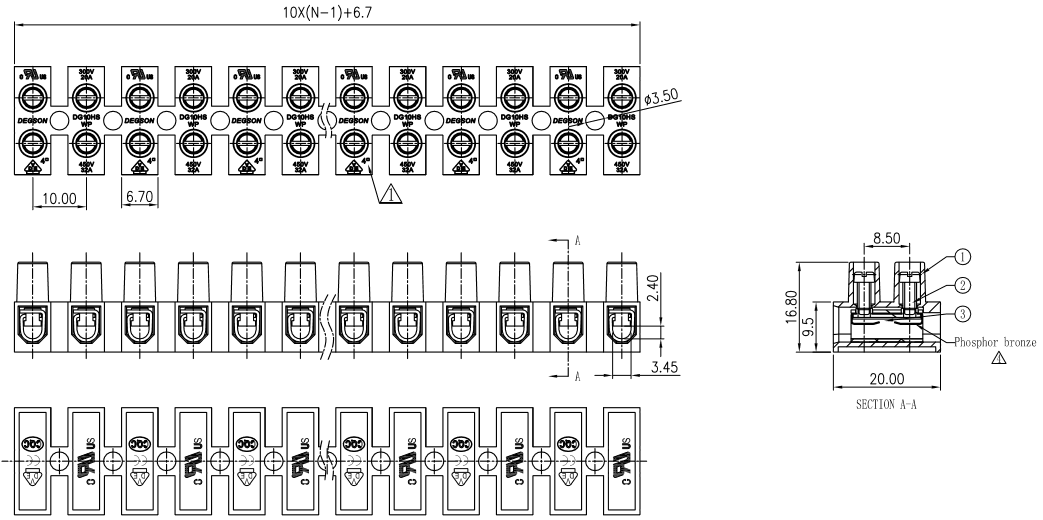

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 5 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 шт · только целая упаковка
- Фасовка
- 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20235 шт15 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарDG10HSWP-1.2-12P-17-100Z(H)DEGSONАрт. RU 110601 74,05 ₽5 шт по каталогу |  24,40 ₽263 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  16,86 ₽4 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  13,05 ₽250 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  62,31 ₽500 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Колодка клеммная винтовая серии DG10 | клеммная колодка винтовая серии DG129Отличается | клеммная колодка винтовая серии DG129Отличается | клеммная колодка серии DG125-5.0 винтоваяОтличается | DG8HSWP-1.2Отличается |
| Количество контактов | 12 | 3Отличается | 2Отличается | 12Совпадает | 12Совпадает |
| Материал корпуса | PA66 UL94V-2, прозрачный | PA66 UL94V-0, зеленыйОтличается | PA66 UL94V-0, зеленыйОтличается | PA66 UL94V-2, зеленыйОтличается | —Нет данных |
| Номинальный ток, А | 20 | 20Совпадает | 20Совпадает | (UL) - 10 (12)Отличается | 15Отличается |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=1000 В) | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает | —Нет данных |
- 24,40 ₽263 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийКолодка клеммная винтовая серии DG10Аналогклеммная колодка винтовая серии DG129Отличается
- Количество контактов
- Текущий12Аналог3Отличается
- Материал корпуса
- ТекущийPA66 UL94V-2, прозрачныйАналогPA66 UL94V-0, зеленыйОтличается
- Номинальный ток, А
- Текущий20Аналог20Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 16,86 ₽4 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийКолодка клеммная винтовая серии DG10Аналогклеммная колодка винтовая серии DG129Отличается
- Количество контактов
- Текущий12Аналог2Отличается
- Материал корпуса
- ТекущийPA66 UL94V-2, прозрачныйАналогPA66 UL94V-0, зеленыйОтличается
- Номинальный ток, А
- Текущий20Аналог20Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 13,05 ₽250 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийКолодка клеммная винтовая серии DG10Аналогклеммная колодка серии DG125-5.0 винтоваяОтличается
- Количество контактов
- Текущий12Аналог12Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-2, прозрачныйАналогPA66 UL94V-2, зеленыйОтличается
- Номинальный ток, А
- Текущий20Аналог(UL) - 10 (12)Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 62,31 ₽500 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Тип разъёма
- ТекущийКолодка клеммная винтовая серии DG10АналогDG8HSWP-1.2Отличается
- Количество контактов
- Текущий12Аналог12Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-2, прозрачныйАналог—Нет данных
- Номинальный ток, А
- Текущий20Аналог15Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
