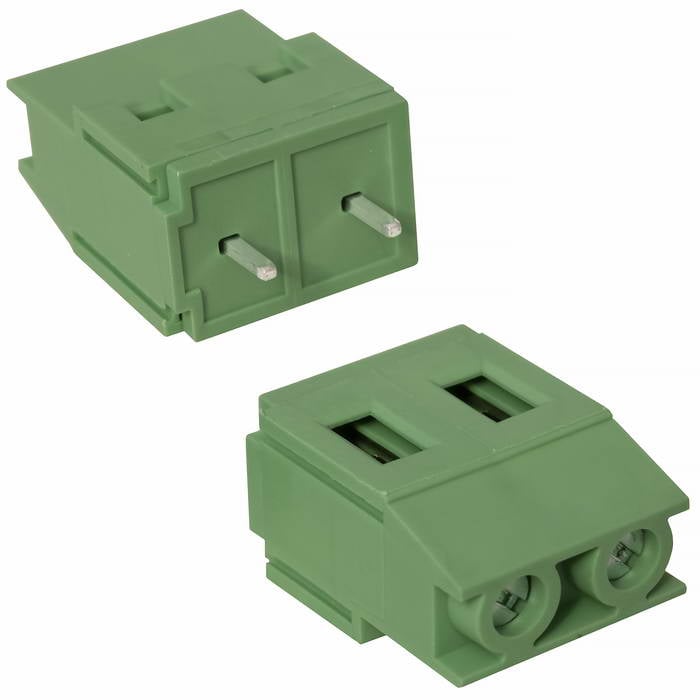

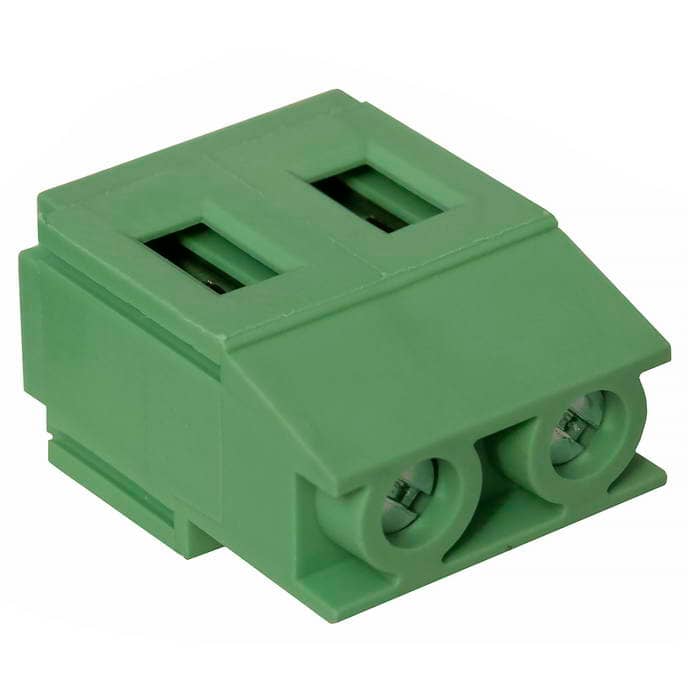

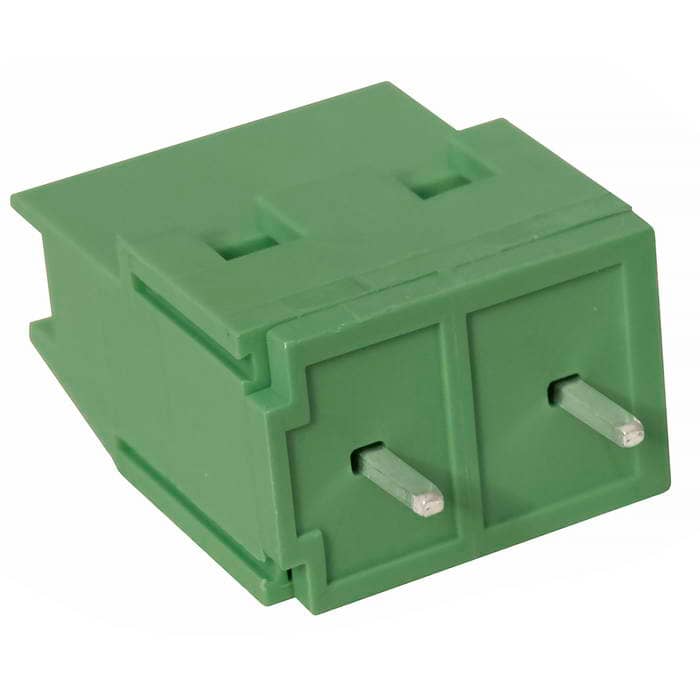

DG129-7.62-02P-14-00A(H)

Товар подлежит обязательной маркировке
MPN
DG129-7.62-02P-14-00A(H)
Бренд
DEGSON
Артикул RU
109417

Основные параметры

Номинальный ток, А
20
Сечение провода, мм2
2,5 (26-12 AWG)
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц, 1 мин.)
Шаг контактов, мм
7,62
Способ монтажа
на печатную плату
Все характеристики
Документация
4 шт в наличии16,86 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц, 1 мин.)
Номинальный ток, А
20

Монтаж и корпус

Шаг контактов, мм
7,62
Способ монтажа
на печатную плату
Количество контактов
2
Материал корпуса
PA66 UL94V-0, зеленый
Глубина, мм
10,5
Ширина, мм
15,24
Высота, мм
19,5 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-40 ...+105

Другие параметры

Сечение провода, мм2
2,5 (26-12 AWG)
Тип разъёма
клеммная колодка винтовая серии DG129

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DG129-7.62-02P-14-00A(H)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема DG129-7.62-02P-14-00A(H) 1
IMAGE · Схема

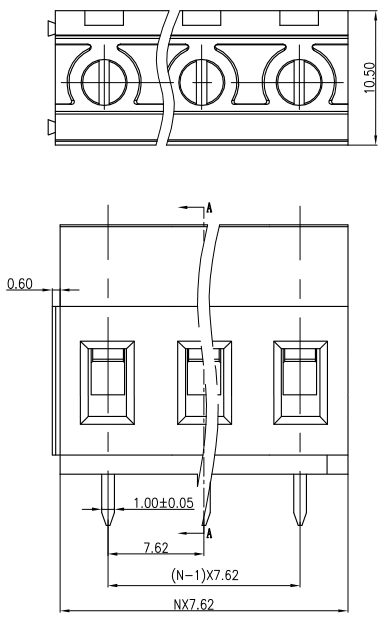

Схема DG129-7.62-02P-14-00A(H) 1

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема DG129-7.62-02P-14-00A(H) 2
IMAGE · Схема

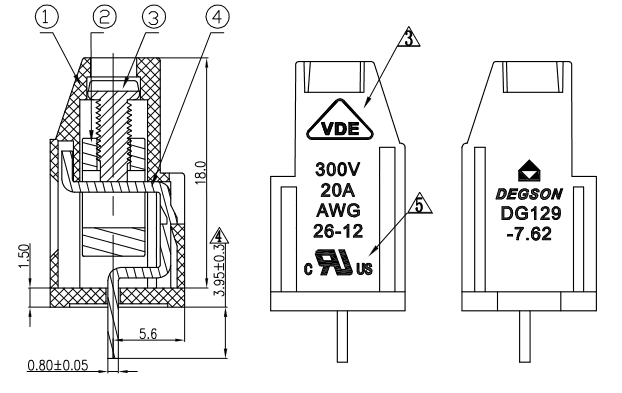

Схема DG129-7.62-02P-14-00A(H) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 4 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
4 шт в упаковке
Date code / партия
Год / маркировка: 2022
Документация
Datasheet: 1

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20224 шт14 шт
