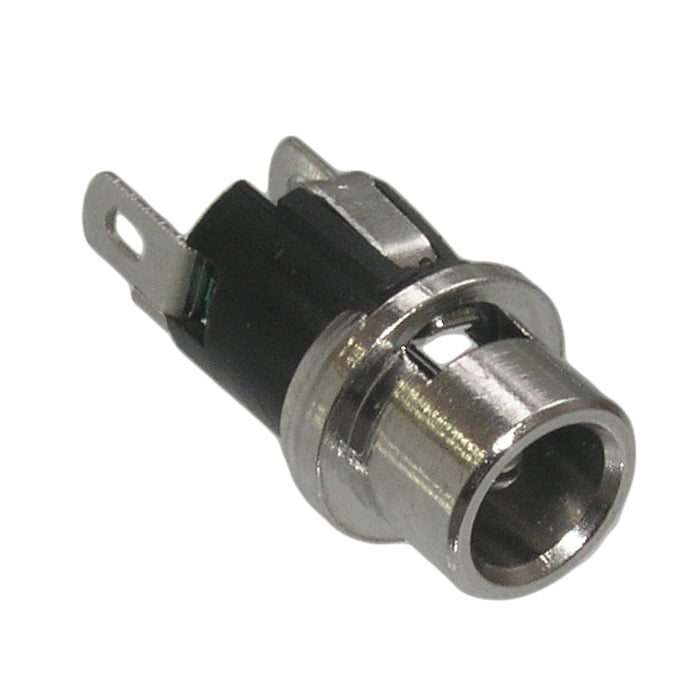

Разъём питания штырьковый RUICHI DC-04A

монтаж на плату

Товар подлежит обязательной маркировке
MPN
DC-04A
Бренд
Ruichi
Артикул RU
65720

Основные параметры

Номинальное напряжение, В
30 (DC)
Глубина
15,6 (корпус); 21,1 (полная) мм
Характеристика
Ф центрального контакта - 1,7; внутр. Ф кругового контакта - 5,7 мм
Количество циклов коммутации (электро), не менее
5000
Диаметр корпуса, мм
10,6
Максимальный ток, А
0,5
Все характеристики
Документация
27 090 шт в наличии10,00 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
5000
Максимальный ток, А
0,5
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальное напряжение, В
30 (DC)

Монтаж и корпус

Глубина
15,6 (корпус); 21,1 (полная) мм
Диаметр корпуса, мм
10,6

Условия эксплуатации

Диапазон рабочих температур, °C
-30...+70

Упаковка и вес

Вес брутто
2.46
Транспортная упаковка: размер/кол-во
28.5*21*19/2000

Другие параметры

Характеристика
Ф центрального контакта - 1,7; внутр. Ф кругового контакта - 5,7 мм
Тип
Разъем штырьковый низковольтный - вилка

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

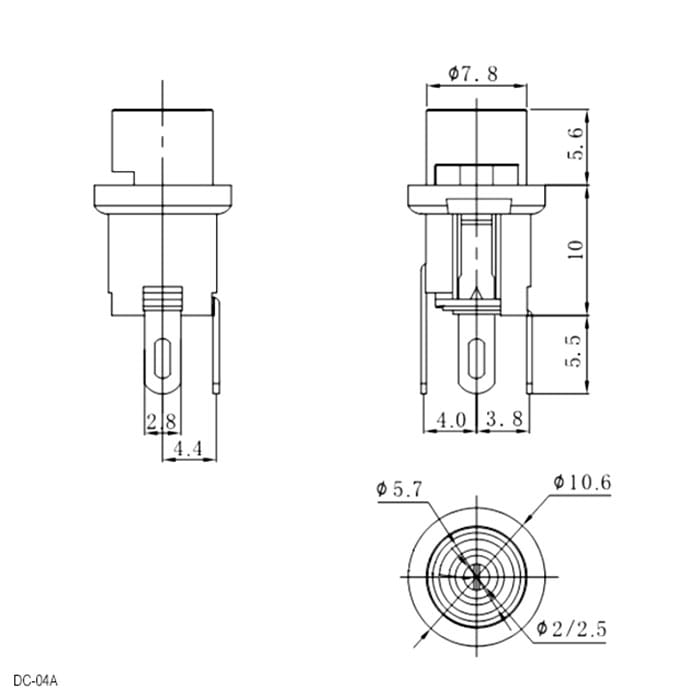

Миниатюра: Схема DC-04A
IMAGE · Схема

Схема DC-04A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 27 090 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
2 000 шт · только целая упаковка
Фасовка
100 / 190 / 200 шт в упаковке
Date code / партия
Год / маркировка: 2011 / 2022

Описание

Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2011100 шт18918 900 шт
2022190 шт1190 шт
2022200 шт408 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDC-04ARUICHIАрт. RU 65720
10,00 ₽27 090 шт по каталогу
Параметрический вариантRUICHIDC-009 2.0mmАрт. RU 79552
3,32 ₽800 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIDC-002 1.3mmАрт. RU 79541
2,06 ₽1 600 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIDC-009 2.4mmАрт. RU 79553
3,90 ₽1 200 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIDC-015 2.4mmАрт. RU 79564
4,10 ₽11 900 шт по каталогу

Недостаточно данных для оценки совместимости

Номинальное напряжение, В30 (DC)30 (DC)Совпадает30 (DC)Совпадает30 (AC)Отличается—Нет данных
Контактное сопротивление, мОм, не более3050Отличается50Отличается50Отличается—Нет данных
Максимальный ток, А0,50,5Совпадает—Нет данных0,5Совпадает—Нет данных
Сопротивление изоляции, МОм, не менее100100Совпадает100Совпадает100Совпадает—Нет данных
Глубина15,6 (корпус); 21,1 (полная) мм15,5 ммОтличается11,2 ммОтличается15,5 ммОтличается—Нет данных
  • Параметрический вариантRUICHIDC-009 2.0mmАрт. RU 79552
    3,32 ₽800 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Номинальное напряжение, В
    Текущий30 (DC)Аналог30 (DC)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог50Отличается
    Максимальный ток, А
    Текущий0,5Аналог0,5Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Глубина
    Текущий15,6 (корпус); 21,1 (полная) ммАналог15,5 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIDC-002 1.3mmАрт. RU 79541
    2,06 ₽1 600 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Номинальное напряжение, В
    Текущий30 (DC)Аналог30 (DC)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог50Отличается
    Максимальный ток, А
    Текущий0,5Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Глубина
    Текущий15,6 (корпус); 21,1 (полная) ммАналог11,2 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIDC-009 2.4mmАрт. RU 79553
    3,90 ₽1 200 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Номинальное напряжение, В
    Текущий30 (DC)Аналог30 (AC)Отличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог50Отличается
    Максимальный ток, А
    Текущий0,5Аналог0,5Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Глубина
    Текущий15,6 (корпус); 21,1 (полная) ммАналог15,5 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIDC-015 2.4mmАрт. RU 79564
    4,10 ₽11 900 шт по каталогу

    Недостаточно данных для оценки совместимости

    Номинальное напряжение, В
    Текущий30 (DC)Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий30Аналог—Нет данных
    Максимальный ток, А
    Текущий0,5Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог—Нет данных
    Глубина
    Текущий15,6 (корпус); 21,1 (полная) ммАналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
