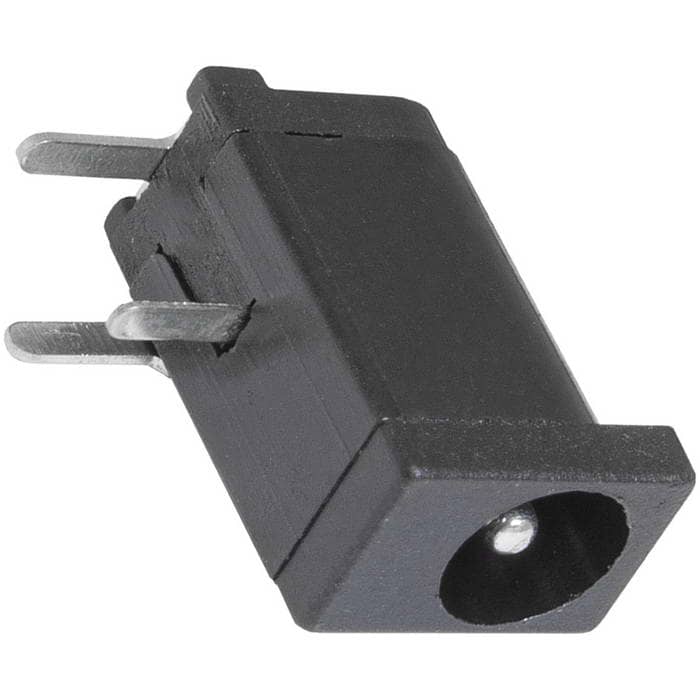

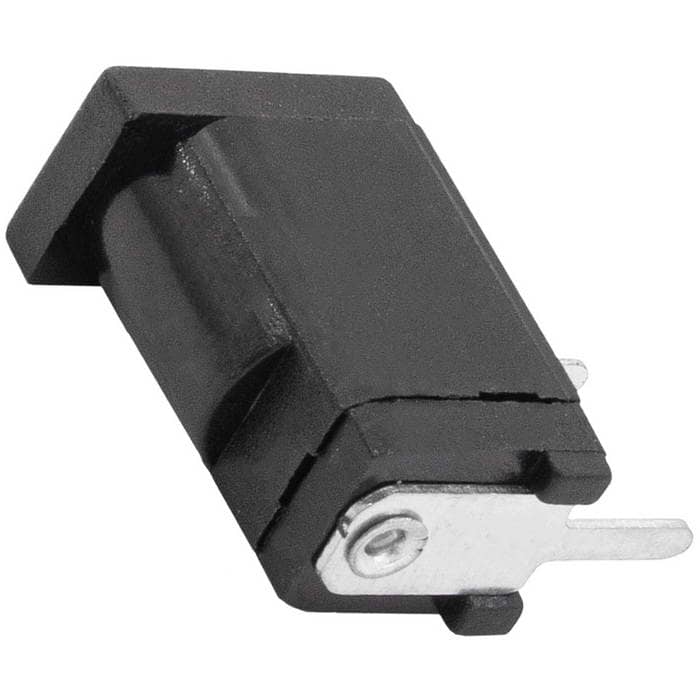

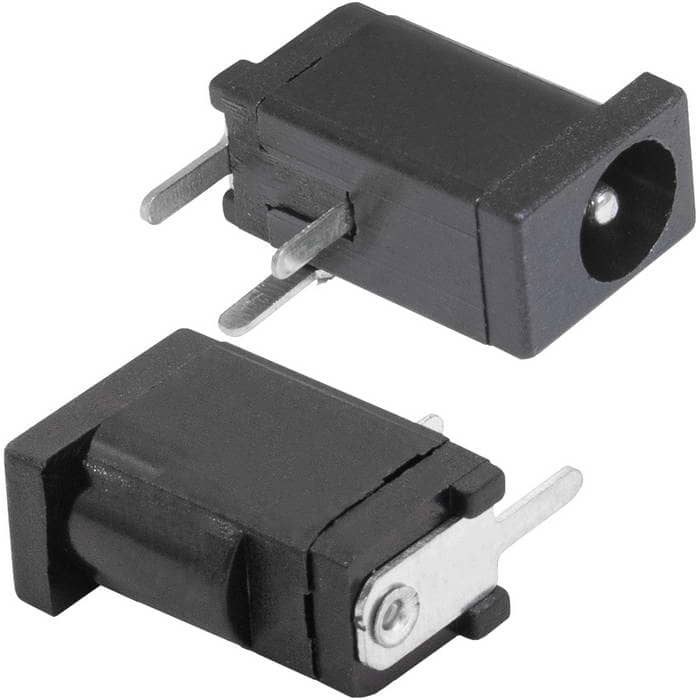

Разъём питания штырьковый RUICHI DC-002 1.3 мм

монтаж на плату

Товар подлежит обязательной маркировке
MPN
DC-002 1.3mm
Бренд
Ruichi
Артикул RU
79541

Основные параметры

Номинальный ток, А
0,5
Номинальное напряжение, В
30 (DC)
Высота
7,4 (корпус) мм
Ширина
5 мм
Глубина
11,2 мм
Характеристика
Ф центрального контакта -1,3 мм; Ф гнезда 4,3 мм
Все характеристики
Документация
1 600 шт в наличии2,06 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
5000
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальное напряжение, В
30 (DC)
Номинальный ток, А
0,5

Монтаж и корпус

Высота
7,4 (корпус) мм
Ширина
5 мм
Глубина
11,2 мм
Материал корпуса
пластик PA6T или аналогичный (UL94V-0)

Условия эксплуатации

Диапазон рабочих температур, °C
-30...+70

Упаковка и вес

Вес брутто
0.58
Транспортная упаковка: размер/кол-во
38*35*36.5/5000

Другие параметры

Характеристика
Ф центрального контакта -1,3 мм; Ф гнезда 4,3 мм
Тип
Разъем штырьковый низковольтный - вилка, монтаж на плату

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet DC-002 1.3mm

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема DC-002 1.3mm
IMAGE · Схема

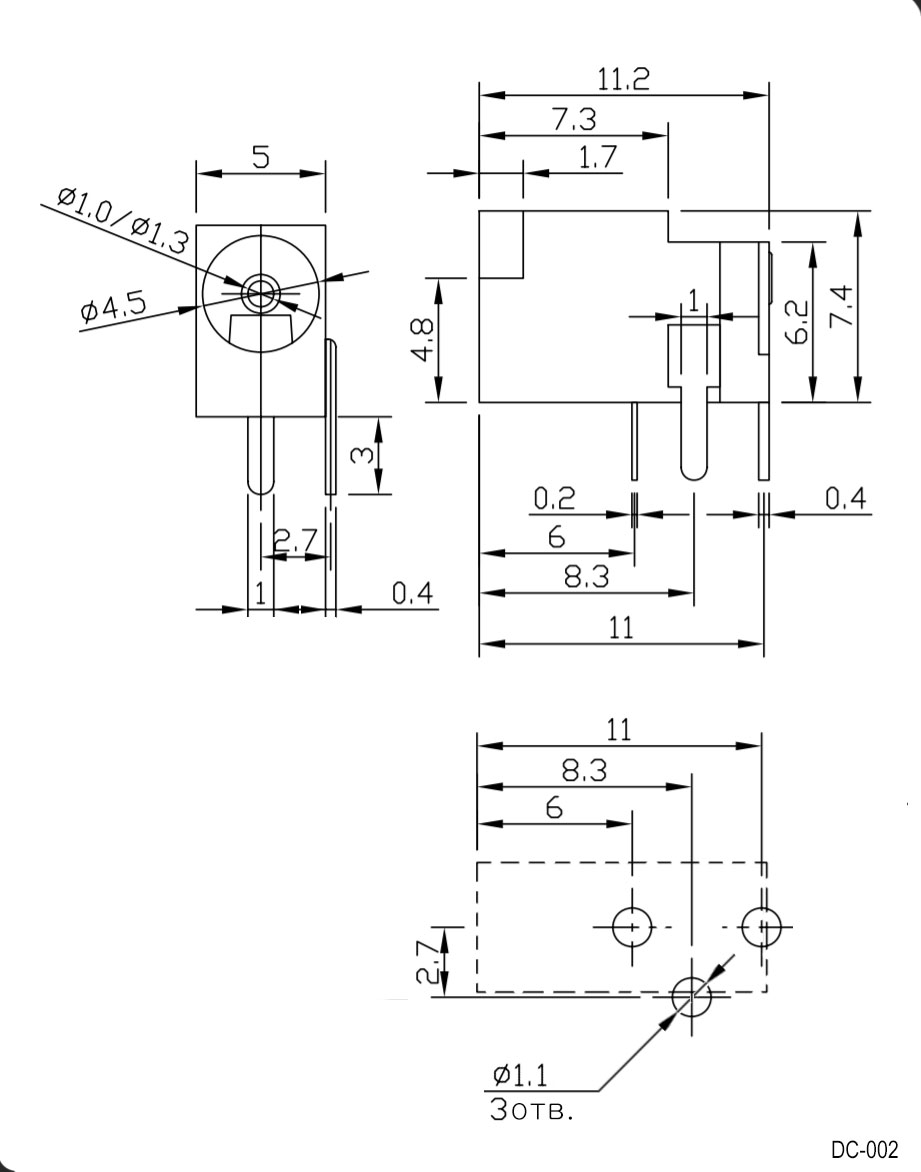

Схема DC-002 1.3mm

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 30.08.2026
Источник / остаток
Каталог RU Electronics · 1 600 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
200 шт · только целая упаковка
Фасовка
100 / 200 шт в упаковке
Date code / партия
Год / маркировка: 2014
Документация
Datasheet: 1

Описание

Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2014100 шт6600 шт
2014200 шт51 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDC-002 1.3mmRUICHIАрт. RU 79541
2,06 ₽1 600 шт по каталогу
Параметрический вариантRUICHIDC-009 2.0mmАрт. RU 79552
3,32 ₽800 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHIDC-009 2.4mmАрт. RU 79553
3,90 ₽1 200 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIDC-004 1.65mmАрт. RU 83478
2,71 ₽1 500 шт по каталогу

Недостаточно данных для оценки совместимости

Параметрический вариантRUICHIDC-013A 2.4mmАрт. RU 79562
2,24 ₽3 000 шт по каталогу

Недостаточно данных для оценки совместимости

Материал корпусапластик PA6T или аналогичный (UL94V-0)—Нет данных—Нет данных—Нет данных—Нет данных
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает—Нет данных—Нет данных
Сопротивление изоляции, МОм, не менее100100Совпадает100Совпадает—Нет данных—Нет данных
Номинальное напряжение, В30 (DC)30 (DC)Совпадает30 (AC)Отличается—Нет данных—Нет данных
Глубина11,2 мм15,5 ммОтличается15,5 ммОтличается—Нет данных—Нет данных
  • Параметрический вариантRUICHIDC-009 2.0mmАрт. RU 79552
    3,32 ₽800 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Материал корпуса
    Текущийпластик PA6T или аналогичный (UL94V-0)Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог30 (DC)Совпадает
    Глубина
    Текущий11,2 ммАналог15,5 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIDC-009 2.4mmАрт. RU 79553
    3,90 ₽1 200 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Материал корпуса
    Текущийпластик PA6T или аналогичный (UL94V-0)Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог30 (AC)Отличается
    Глубина
    Текущий11,2 ммАналог15,5 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIDC-004 1.65mmАрт. RU 83478
    2,71 ₽1 500 шт по каталогу

    Недостаточно данных для оценки совместимости

    Материал корпуса
    Текущийпластик PA6T или аналогичный (UL94V-0)Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог—Нет данных
    Номинальное напряжение, В
    Текущий30 (DC)Аналог—Нет данных
    Глубина
    Текущий11,2 ммАналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIDC-013A 2.4mmАрт. RU 79562
    2,24 ₽3 000 шт по каталогу

    Недостаточно данных для оценки совместимости

    Материал корпуса
    Текущийпластик PA6T или аналогичный (UL94V-0)Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий50Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог—Нет данных
    Номинальное напряжение, В
    Текущий30 (DC)Аналог—Нет данных
    Глубина
    Текущий11,2 ммАналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
