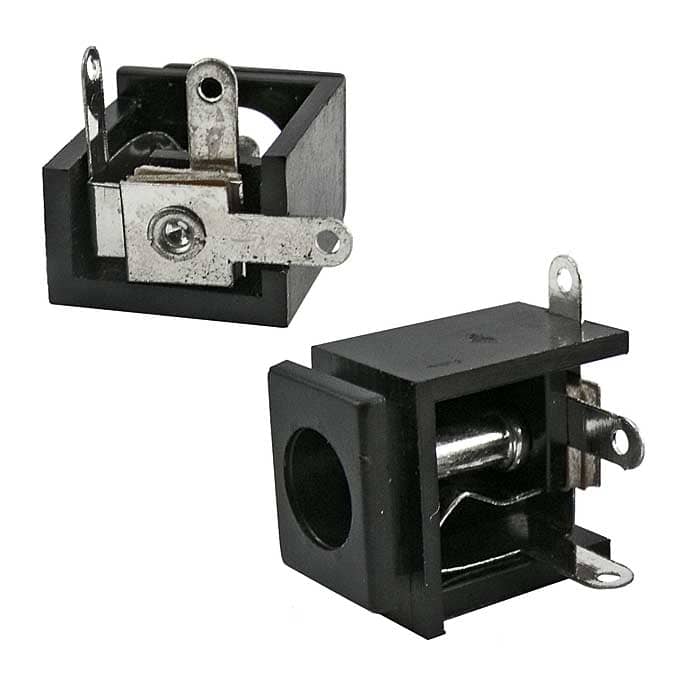

Разъём питания штырьковый DC-009 2.4 мм

монтаж на плату

Товар подлежит обязательной маркировке
MPN
DC-009 2.4mm
Бренд
Ruichi
Артикул RU
79553

Основные параметры

Номинальное напряжение, В
30 (AC)
Высота
12,5 (корпус) мм
Ширина
9,1 (корпус) мм
Глубина
15,5 мм
Характеристика
Ф центрального контакта - 2,4; внутренний диаметр - 5,8 мм мм
Количество циклов коммутации (электро), не менее
5000
Все характеристики
Документация
1 200 шт в наличии3,90 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
5000
Максимальный ток, А
0,5
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальное напряжение, В
30 (AC)

Монтаж и корпус

Высота
12,5 (корпус) мм
Ширина
9,1 (корпус) мм
Глубина
15,5 мм

Условия эксплуатации

Диапазон рабочих температур, °C
-30...+85

Упаковка и вес

Вес брутто
1.77
Транспортная упаковка: размер/кол-во
45*30*25/10000

Другие параметры

Характеристика
Ф центрального контакта - 2,4; внутренний диаметр - 5,8 мм мм
Тип
Разъем штырьковый низковольтный - вилка, монтаж на панель

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема DC-009 2.4mm
IMAGE · Схема

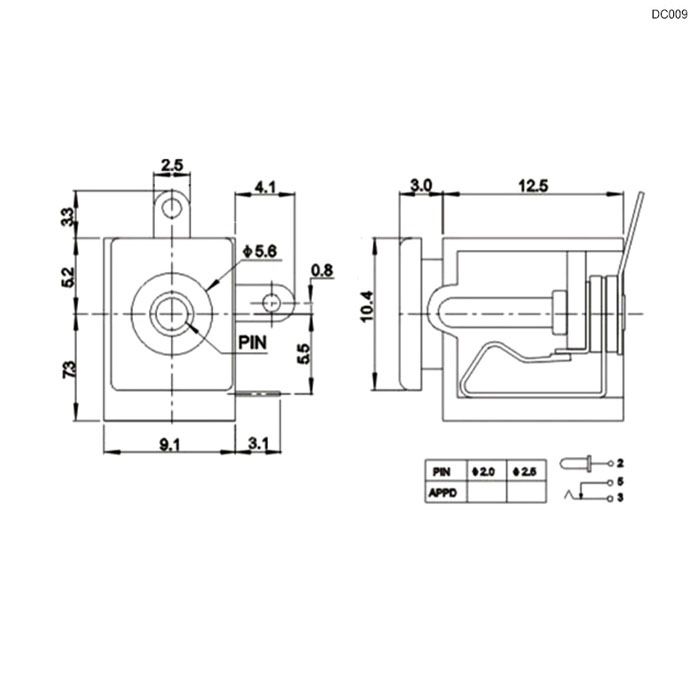

Схема DC-009 2.4mm

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 1 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
200 шт · только целая упаковка
Фасовка
200 шт в упаковке
Date code / партия
Год / маркировка: 2019

Описание

Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2019200 шт61 200 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарDC-009 2.4mmRUICHIАрт. RU 79553
3,90 ₽1 200 шт по каталогу
Параметрический вариантRUICHIDC-009 2.0mmАрт. RU 79552
3,32 ₽800 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIDC-002 1.3mmАрт. RU 79541
2,06 ₽1 600 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIDC-004 1.65mmАрт. RU 83478
2,71 ₽1 500 шт по каталогу

Недостаточно данных для оценки совместимости

Параметрический вариантRUICHIDC-015 2.4mmАрт. RU 79564
4,10 ₽11 900 шт по каталогу

Недостаточно данных для оценки совместимости

Контактное сопротивление, мОм, не более5050Совпадает50Совпадает—Нет данных—Нет данных
Сопротивление изоляции, МОм, не менее100100Совпадает100Совпадает—Нет данных—Нет данных
Номинальное напряжение, В30 (AC)30 (DC)Отличается30 (DC)Отличается—Нет данных—Нет данных
Максимальный ток, А0,50,5Совпадает—Нет данных—Нет данных—Нет данных
Глубина15,5 мм15,5 ммСовпадает11,2 ммОтличается—Нет данных—Нет данных
  • Параметрический вариантRUICHIDC-009 2.0mmАрт. RU 79552
    3,32 ₽800 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий30 (AC)Аналог30 (DC)Отличается
    Максимальный ток, А
    Текущий0,5Аналог0,5Совпадает
    Глубина
    Текущий15,5 ммАналог15,5 ммСовпадает
    Открыть товар
  • Параметрический вариантRUICHIDC-002 1.3mmАрт. RU 79541
    2,06 ₽1 600 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог100Совпадает
    Номинальное напряжение, В
    Текущий30 (AC)Аналог30 (DC)Отличается
    Максимальный ток, А
    Текущий0,5Аналог—Нет данных
    Глубина
    Текущий15,5 ммАналог11,2 ммОтличается
    Открыть товар
  • Параметрический вариантRUICHIDC-004 1.65mmАрт. RU 83478
    2,71 ₽1 500 шт по каталогу

    Недостаточно данных для оценки совместимости

    Контактное сопротивление, мОм, не более
    Текущий50Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог—Нет данных
    Номинальное напряжение, В
    Текущий30 (AC)Аналог—Нет данных
    Максимальный ток, А
    Текущий0,5Аналог—Нет данных
    Глубина
    Текущий15,5 ммАналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIDC-015 2.4mmАрт. RU 79564
    4,10 ₽11 900 шт по каталогу

    Недостаточно данных для оценки совместимости

    Контактное сопротивление, мОм, не более
    Текущий50Аналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий100Аналог—Нет данных
    Номинальное напряжение, В
    Текущий30 (AC)Аналог—Нет данных
    Максимальный ток, А
    Текущий0,5Аналог—Нет данных
    Глубина
    Текущий15,5 ммАналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
