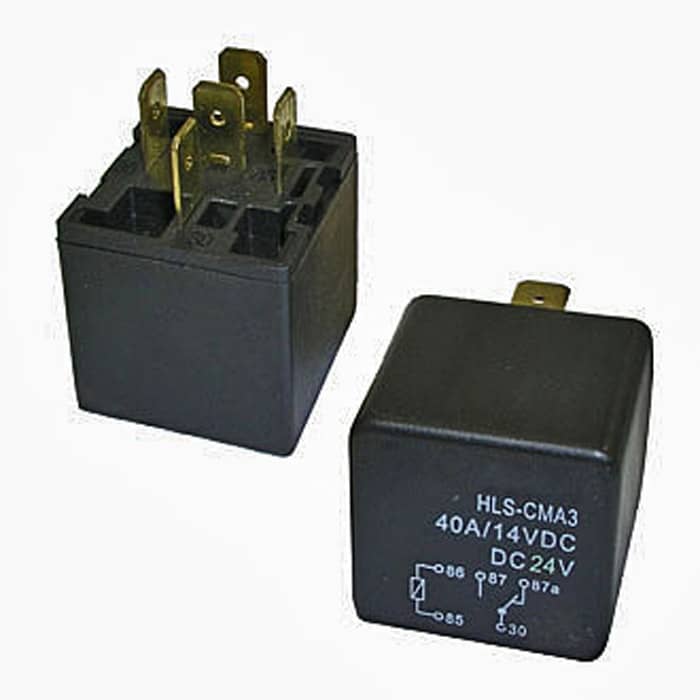

Электромагнитное реле RUICHI CMA3 24VDC (792H) 30A

Form C (on-on)

MPN
CMA3 24VDC (792H) 30A
Бренд
Ruichi
Артикул RU
59146

Основные параметры

Схема переключения
Form C (on-on)
Номинальное напряжение катушки, В
24 (DC); Umax=31,2
Сопротивление катушки, Ом
303,2 (1,9 Вт); 360 (1,6 Вт)
Максимальный ток, А
переключения - NC: 30; NO: 40
Контактное сопротивление, мОм, не более
100 мОм
Количество циклов коммутации (электро), не менее
100000
Все характеристики
Документация
Под заказ93,39 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Сопротивление катушки, Ом
303,2 (1,9 Вт); 360 (1,6 Вт)
Максимальный ток, А
переключения - NC: 30; NO: 40
Контактное сопротивление, мОм, не более
100 мОм
Схема переключения
Form C (on-on)
Количество циклов коммутации (электро), не менее
100000
Максимальная коммутируемая мощность
560 Вт
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Коммутируемое напряжение, В
30 (DC)
Диэлектрическая прочность, В
между откр. контактами и корпусом - 750 VAC 1мин.
Номинальное напряжение катушки, В
24 (DC); Umax=31,2
Напряжение срабатывания, В
15,6
Напряжение отпускания, В
2,4

Монтаж и корпус

Глубина, мм
36,5
Ширина, мм
28
Высота, мм
28

Условия эксплуатации

Диапазон рабочих температур, °C
-40 ...+85

Упаковка и вес

Вес брутто
34.30
Транспортная упаковка: размер/кол-во
30.5*30.5*28/500

Другие параметры

Время, мс
срабатывания/ переключения - 10

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

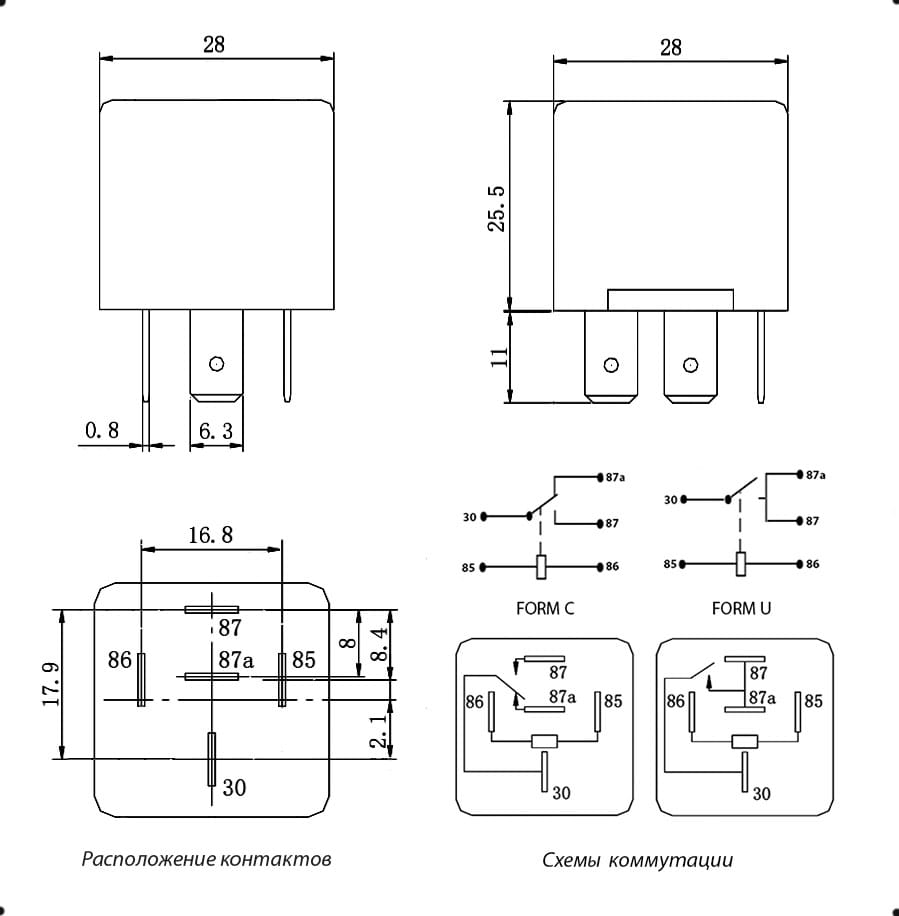

Миниатюра: Схема CMA3 24VDC (792H) 30A
IMAGE · Схема

Схема CMA3 24VDC (792H) 30A

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 16.09.2026
Источник / остаток
Каталог RU Electronics · 1 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка партии не указаны

Описание

Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарCMA3 24VDC (792H) 30ARUICHIАрт. RU 59146
93,39 ₽Под заказ
Параметрический вариантRUICHICMA3 12VDC (792H) 30AАрт. RU 59145
75,88 ₽700 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHI32F (N/O) 12VDC 5AАрт. RU 85684
28,26 ₽2 760 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Параметрический вариантRUICHICMA3-1U 12VDC (792H) 40AАрт. RU 59147
93,38 ₽900 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHI4453(18F)-3 (HH53P) 24VDC 5AАрт. RU 59136
117,42 ₽500 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Схема переключенияForm C (on-on)Form C (on-on)СовпадаетNO: SPST - 4pin ; form 1AОтличаетсяForm U (off-on)Отличается3C: 3PDTОтличается
Номинальное напряжение катушки, В24 (DC); Umax=31,212 (DC); Umax=15,6Отличается(DC) - 12 (Umax = 15,6)Отличается12 (DC); Umax=15,6Отличается24 (DC)Отличается
Максимальный ток, Апереключения - NC: 30; NO: 40переключения - NC: 30; NO: 40Совпадаетпереключения - 10Отличаетсяпереключения - 40Отличаетсяпереключения - 7Отличается
Сопротивление катушки, Ом303,2 (1,9 Вт); 360 (1,6 Вт)75,8 (1,9 Вт); 90 (1,6 Вт)Отличается—Нет данных75,8 (1,9 Вт) - 90 (1,6 Вт)Отличается650Отличается
Контактное сопротивление, мОм, не более100 мОм100 мОмСовпадает100 мОмСовпадает100 мОмСовпадает100 мОмСовпадает
  • Параметрический вариантRUICHICMA3 12VDC (792H) 30AАрт. RU 59145
    75,88 ₽700 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    ТекущийForm C (on-on)АналогForm C (on-on)Совпадает
    Номинальное напряжение катушки, В
    Текущий24 (DC); Umax=31,2Аналог12 (DC); Umax=15,6Отличается
    Максимальный ток, А
    Текущийпереключения - NC: 30; NO: 40Аналогпереключения - NC: 30; NO: 40Совпадает
    Сопротивление катушки, Ом
    Текущий303,2 (1,9 Вт); 360 (1,6 Вт)Аналог75,8 (1,9 Вт); 90 (1,6 Вт)Отличается
    Контактное сопротивление, мОм, не более
    Текущий100 мОмАналог100 мОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHI32F (N/O) 12VDC 5AАрт. RU 85684
    28,26 ₽2 760 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Схема переключения
    ТекущийForm C (on-on)АналогNO: SPST - 4pin ; form 1AОтличается
    Номинальное напряжение катушки, В
    Текущий24 (DC); Umax=31,2Аналог(DC) - 12 (Umax = 15,6)Отличается
    Максимальный ток, А
    Текущийпереключения - NC: 30; NO: 40Аналогпереключения - 10Отличается
    Сопротивление катушки, Ом
    Текущий303,2 (1,9 Вт); 360 (1,6 Вт)Аналог—Нет данных
    Контактное сопротивление, мОм, не более
    Текущий100 мОмАналог100 мОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHICMA3-1U 12VDC (792H) 40AАрт. RU 59147
    93,38 ₽900 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Схема переключения
    ТекущийForm C (on-on)АналогForm U (off-on)Отличается
    Номинальное напряжение катушки, В
    Текущий24 (DC); Umax=31,2Аналог12 (DC); Umax=15,6Отличается
    Максимальный ток, А
    Текущийпереключения - NC: 30; NO: 40Аналогпереключения - 40Отличается
    Сопротивление катушки, Ом
    Текущий303,2 (1,9 Вт); 360 (1,6 Вт)Аналог75,8 (1,9 Вт) - 90 (1,6 Вт)Отличается
    Контактное сопротивление, мОм, не более
    Текущий100 мОмАналог100 мОмСовпадает
    Открыть товар
  • Параметрический вариантRUICHI4453(18F)-3 (HH53P) 24VDC 5AАрт. RU 59136
    117,42 ₽500 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Схема переключения
    ТекущийForm C (on-on)Аналог3C: 3PDTОтличается
    Номинальное напряжение катушки, В
    Текущий24 (DC); Umax=31,2Аналог24 (DC)Отличается
    Максимальный ток, А
    Текущийпереключения - NC: 30; NO: 40Аналогпереключения - 7Отличается
    Сопротивление катушки, Ом
    Текущий303,2 (1,9 Вт); 360 (1,6 Вт)Аналог650Отличается
    Контактное сопротивление, мОм, не более
    Текущий100 мОмАналог100 мОмСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
