Datasheet CMA3-1U 12VDC (792H) 40A
Технические параметры, размеры и рекомендации производителя

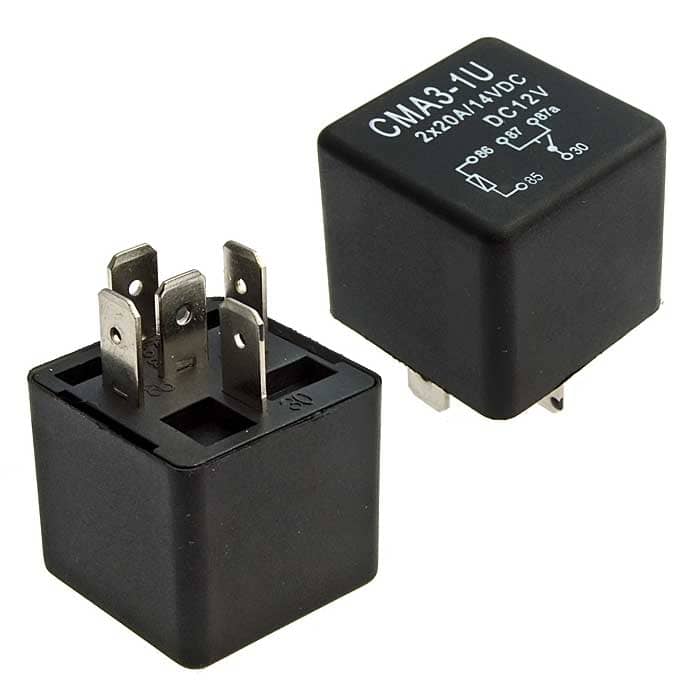

Электромагнитное реле RUICHI CMA3-1U 12VDC (792H) 40A
Form U (OFF-ON
- MPN
- CMA3-1U 12VDC (792H) 40A
- Бренд
- Ruichi
- Артикул RU
- 59147
Основные параметры
- Схема переключения
- Form U (off-on)
- Номинальное напряжение катушки, В
- 12 (DC); Umax=15,6
- Сопротивление катушки, Ом
- 75,8 (1,9 Вт) - 90 (1,6 Вт)
- Максимальный ток, А
- переключения - 40
- Контактное сопротивление, мОм, не более
- 100 мОм
- Количество циклов коммутации (электро), не менее
- 100000
1 050 шт в наличии93,38 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление катушки, Ом
- 75,8 (1,9 Вт) - 90 (1,6 Вт)
- Максимальный ток, А
- переключения - 40
- Контактное сопротивление, мОм, не более
- 100 мОм
- Схема переключения
- Form U (off-on)
- Количество циклов коммутации (электро), не менее
- 100000
- Максимальная коммутируемая мощность
- 560 Вт
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Коммутируемое напряжение, В
- 30 (DC)
- Диэлектрическая прочность, В
- между откр. контактами и корпусом - 750 VAC 1мин.
- Номинальное напряжение катушки, В
- 12 (DC); Umax=15,6
- Напряжение срабатывания, В
- 7,8
- Напряжение отпускания, В
- 1,2
Монтаж и корпус
- Глубина, мм
- 36,5
- Ширина, мм
- 28
- Высота, мм
- 28
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+85
Упаковка и вес
- Вес брутто
- 34.00
- Транспортная упаковка: размер/кол-во
- 30.5*30.5*28/500
Другие параметры
- Время, мс
- срабатывания/ переключения - 10

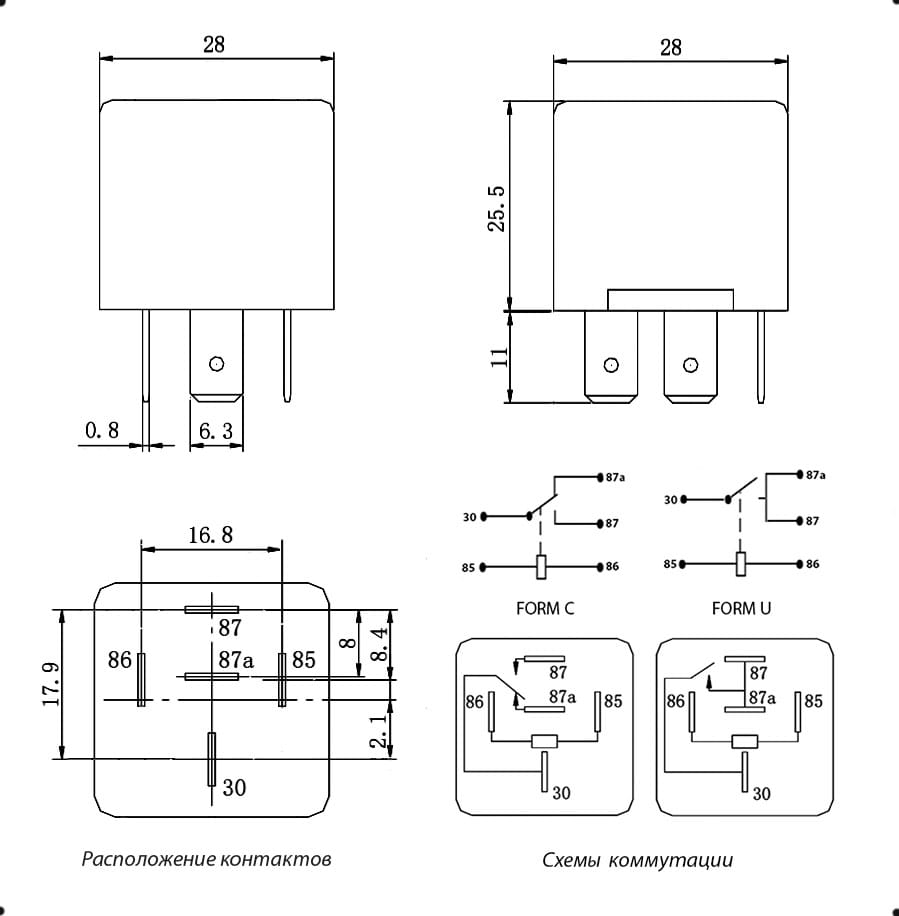

Документация и схема
Условия поставки
Обновлено 30.08.2026- Источник / остаток
- Каталог RU Electronics · 1 050 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт250 шт
2026500 шт21 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарCMA3-1U 12VDC (792H) 40ARUICHIАрт. RU 59147 93,38 ₽1 050 шт по каталогу |  75,88 ₽1 075 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  110,06 ₽2 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  93,64 ₽122 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  93,39 ₽6 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | Form U (off-on) | Form C (on-on)Отличается | —Нет данных | —Нет данных | Form C (on-on)Отличается |
| Номинальное напряжение катушки, В | 12 (DC); Umax=15,6 | 12 (DC); Umax=15,6Совпадает | 12 ВОтличается | 12 ВОтличается | 24 (DC); Umax=31,2Отличается |
| Сопротивление катушки, Ом | 75,8 (1,9 Вт) - 90 (1,6 Вт) | 75,8 (1,9 Вт); 90 (1,6 Вт)Отличается | —Нет данных | 90Отличается | 303,2 (1,9 Вт); 360 (1,6 Вт)Отличается |
| Контактное сопротивление, мОм, не более | 100 мОм | 100 мОмСовпадает | —Нет данных | —Нет данных | 100 мОмСовпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | —Нет данных | —Нет данных | 100 (при Uисп.dc=500 В)Совпадает |
- 75,88 ₽1 075 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийForm U (off-on)АналогForm C (on-on)Отличается
- Номинальное напряжение катушки, В
- Текущий12 (DC); Umax=15,6Аналог12 (DC); Umax=15,6Совпадает
- Сопротивление катушки, Ом
- Текущий75,8 (1,9 Вт) - 90 (1,6 Вт)Аналог75,8 (1,9 Вт); 90 (1,6 Вт)Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог100 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- 110,06 ₽2 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийForm U (off-on)Аналог—Нет данных
- Номинальное напряжение катушки, В
- Текущий12 (DC); Umax=15,6Аналог12 ВОтличается
- Сопротивление катушки, Ом
- Текущий75,8 (1,9 Вт) - 90 (1,6 Вт)Аналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог—Нет данных
- 93,64 ₽122 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийForm U (off-on)Аналог—Нет данных
- Номинальное напряжение катушки, В
- Текущий12 (DC); Umax=15,6Аналог12 ВОтличается
- Сопротивление катушки, Ом
- Текущий75,8 (1,9 Вт) - 90 (1,6 Вт)Аналог90Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог—Нет данных
- 93,39 ₽6 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийForm U (off-on)АналогForm C (on-on)Отличается
- Номинальное напряжение катушки, В
- Текущий12 (DC); Umax=15,6Аналог24 (DC); Umax=31,2Отличается
- Сопротивление катушки, Ом
- Текущий75,8 (1,9 Вт) - 90 (1,6 Вт)Аналог303,2 (1,9 Вт); 360 (1,6 Вт)Отличается
- Контактное сопротивление, мОм, не более
- Текущий100 мОмАналог100 мОмСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
