BAV99S HXY малосигнальный переключающий диод (2 пары последовательно)
75 В, 150 мА, 6 нс, SOT-363
- MPN
- BAV99S
- Бренд
- HXY
- Артикул RU
- 123823
Основные параметры
- Схема включения диодов
- 2 диода, последовательно
- Максимальное обратное напряжение (Vrrm), В
- 75
- Максимальный прямой ток, А
- 0,15
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 2,5
27 900 шт в наличии2,43 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 75
- Максимальный прямой ток, А
- 0,15
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 1
- Ударный прямой ток, А
- 2,5
- Емкость, пФ
- 1,5
Монтаж и корпус
- Корпус
- SOT-363
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -40...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Транспортная упаковка: размер/кол-во
- 40*40*34/30000
- Вес брутто
- 0.06
Другие параметры
- Схема включения диодов
- 2 диода, последовательно
- Время обратного восстановления (trr), нс
- 6

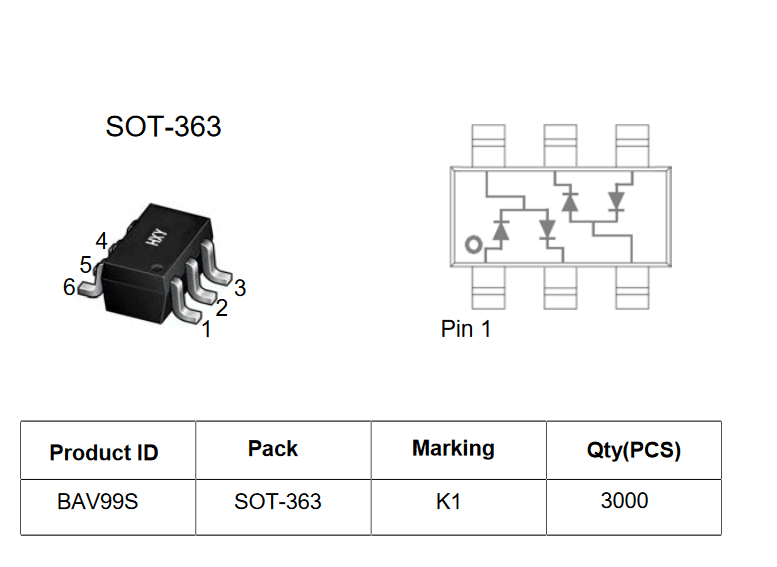

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 27 900 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 300 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
BAV99S сборка из 2 пар последовательно соединенных малосигнальных переключающих диодов для поверхностного монтажа в корпусе SOT-363. Максимальное обратное напряжение (Vrrm) 75 В, максимальный прямой ток (Ifav) 0.15 А, прямое падение напряжения (Vf) 1.25 В. Емкость 1.5 пФ. Время обратного восстановления 6 нс.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024300 шт3900 шт
20243 000 шт927 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAV99SHXYАрт. RU 123823 2,43 ₽27 900 шт по каталогу |  0,90 ₽155 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,65 ₽39 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,48 ₽30 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,39 ₽124 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, последовательно | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает | 2 диода, общий катодОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Корпус | SOT-363 | SOD-123Отличается | SOT-23Отличается | SOT-23Отличается | SOT-23Отличается |
| Емкость, пФ | 1,5 | 2Отличается | 1,5Совпадает | 1,5Совпадает | 1,5Совпадает |
| Максимальное обратное напряжение (Vrrm), В | 75 | 75Совпадает | 70Отличается | 70Отличается | 70Отличается |
- 0,90 ₽155 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-363АналогSOD-123Отличается
- Емкость, пФ
- Текущий1,5Аналог2Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог75Совпадает
- 0,65 ₽39 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-363АналогSOT-23Отличается
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог70Отличается
- 0,48 ₽30 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-363АналогSOT-23Отличается
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог70Отличается
- 0,39 ₽124 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, общий катодОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-363АналогSOT-23Отличается
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий75Аналог70Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
