Datasheet BAV99 (KUU)
Технические параметры, размеры и рекомендации производителя

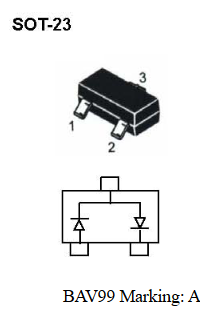

BAV99 Yongyutai переключающий диод (2 диода
последовательно) 70 В, 0.2 А, SOT-23
- MPN
- BAV99 (KUU)
- Бренд
- YONGYUTAI
- Артикул RU
- 121188
Основные параметры
- Схема включения диодов
- 2 диода, последовательно
- Максимальное обратное напряжение (Vrrm), В
- 70
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 2,5
- Емкость, пФ
- 1,5
39 000 шт в наличии0,65 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 70
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 2,5
- Емкость, пФ
- 1,5
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Транспортная упаковка: размер/кол-во
- 40*40*34/30000
- Вес брутто
- 0.04
Другие параметры
- Схема включения диодов
- 2 диода, последовательно
- Время обратного восстановления (trr), нс
- 6
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 39 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
BAV99 переключающий диод для поверхностного монтажа в корпусе SOT-23. Конфигурация - 2 диода, соединенных последовательно. Максимальное обратное напряжение 70 Вольт, максимальный прямой ток 200 мА, емкость 1,5 пФ.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано3 000 шт39 000 шт
20243 000 шт1030 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAV99 (KUU)YONGYUTAIАрт. RU 121188 0,65 ₽39 000 шт по каталогу |  0,48 ₽30 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  0,56 ₽150 000 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки | 2,35 ₽30 000 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки | 0,52 ₽28 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, последовательно | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает | 2 диода, общий катодОтличается |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 1,5 | 1,5Совпадает | 1,5Совпадает | 1,5Совпадает | 1,5Совпадает |
| Максимальное обратное напряжение (Vrrm), В | 70 | 70Совпадает | 70Совпадает | 100Отличается | 70Совпадает |
- 0,48 ₽30 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 0,56 ₽150 000 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 2,35 ₽30 000 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог100Отличается
- 0,52 ₽28 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, общий катодОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
