Datasheet BAV99 (HXY)
Технические параметры, размеры и рекомендации производителя
Переключающие высокочастотные
BAV99 HXY переключающий диод (2 диода, последовательно) 70 В, 0.2 А, SOT-23
BAV99 HXY переключающий диод (2 диода, последовательно) 70 В, 0.2 А, SOT-23
- MPN
- BAV99 (HXY)
- Бренд
- HXY
- Артикул RU
- 121430
- Каталог обновлён
- 29.07.2026
- Источник / остаток
- Каталог RU Electronics · 129 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 3 000 / 99 000 шт в упаковке
- Date code / партия
- Год / маркировка: 0
- Документация
- Datasheet: 1
129 000 шт в наличии0,38 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

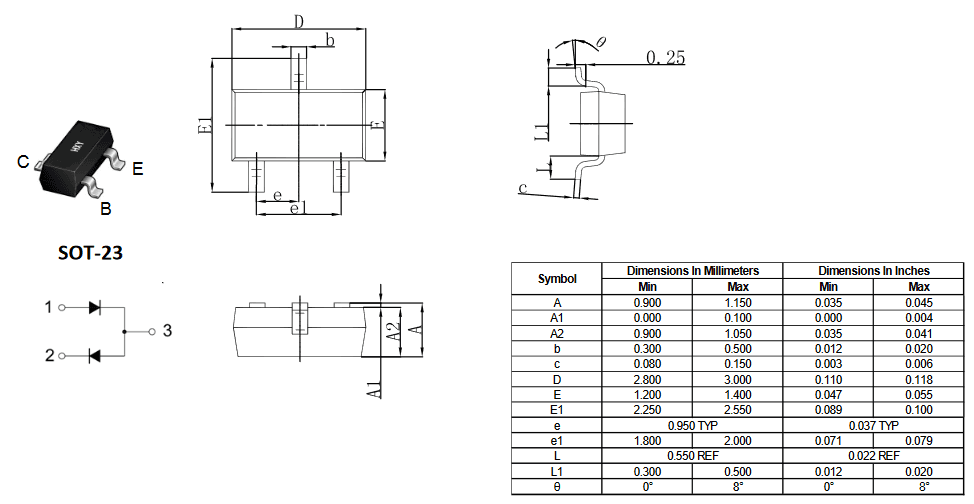

Документация и схема
Характеристики
- Схема включения диодов
- 2 диода, последовательно
- Максимальное обратное напряжение (Vrrm), В
- 70
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 2,5
- Ударный прямой ток, А
- 2
- Емкость, пФ
- 1,5
- Время обратного восстановления (trr), нс
- 6
- Упаковка
- 3000
- Транспортная упаковка: размер/кол-во
- 40*40*21/99000
- Вес брутто
- 0.05
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -55...+150 °С
Описание
BAV99 переключающий диод для поверхностного монтажа в корпусе SOT-23. Конфигурация - 2 диода, соединенных последовательно. Максимальное обратное напряжение 70 Вольт, максимальный прямой ток 200 мА, емкость 1,5 пФ.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
03 000 шт1030 000 шт
099 000 шт199 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAV99 (HXY)HXYАрт. RU 121430 0,38 ₽129 000 шт по каталогу |  0,48 ₽55 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  0,65 ₽39 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 0,56 ₽Под заказ Указан в источнике как аналог; совместимость требует проверки | 1,57 ₽3 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, последовательно | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 1,5 | 1,5Совпадает | 1,5Совпадает | 1,5Совпадает | 1,5Совпадает |
| Максимальное обратное напряжение (Vrrm), В | 70 | 70Совпадает | 70Совпадает | 70Совпадает | 100Отличается |
