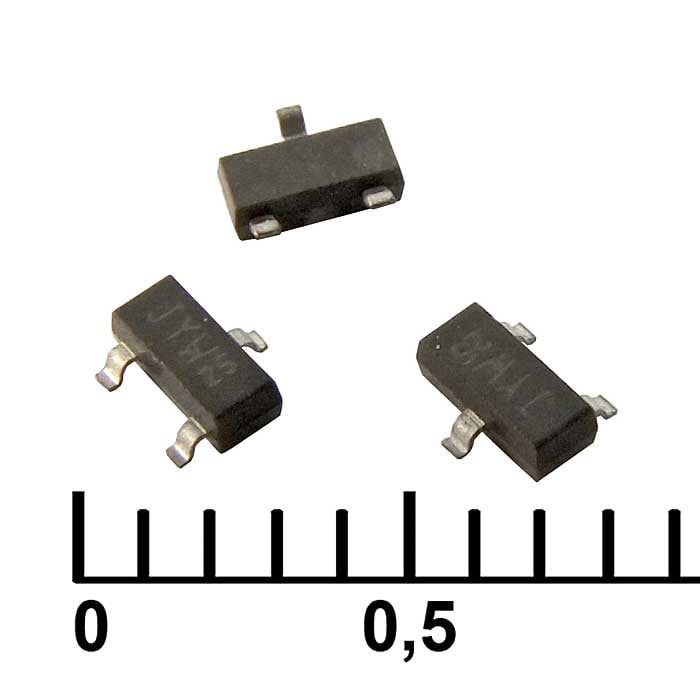

BAV199 CJ малосигнальный переключающий диод 70 В
0.5 А, SOT-23
- MPN
- BAV199
- Бренд
- HXY
- Артикул RU
- 76773
Основные параметры
- Схема включения диодов
- 2 диода, последовательно
- Максимальное обратное напряжение (Vrrm), В
- 70
- Максимальный прямой ток, А
- 0,215
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 0,005
- Ударный прямой ток, А
- 1
91 000 шт в наличии0,87 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 70
- Максимальный прямой ток, А
- 0,215
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 0,005
- Ударный прямой ток, А
- 1
- Емкость, пФ
- 2
Монтаж и корпус
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Упаковка
- 3000
- Транспортная упаковка: размер/кол-во
- 40*40*23/120000
- Вес брутто
- 0.04
Другие параметры
- Схема включения диодов
- 2 диода, последовательно
- Время обратного восстановления (trr), нс
- 3

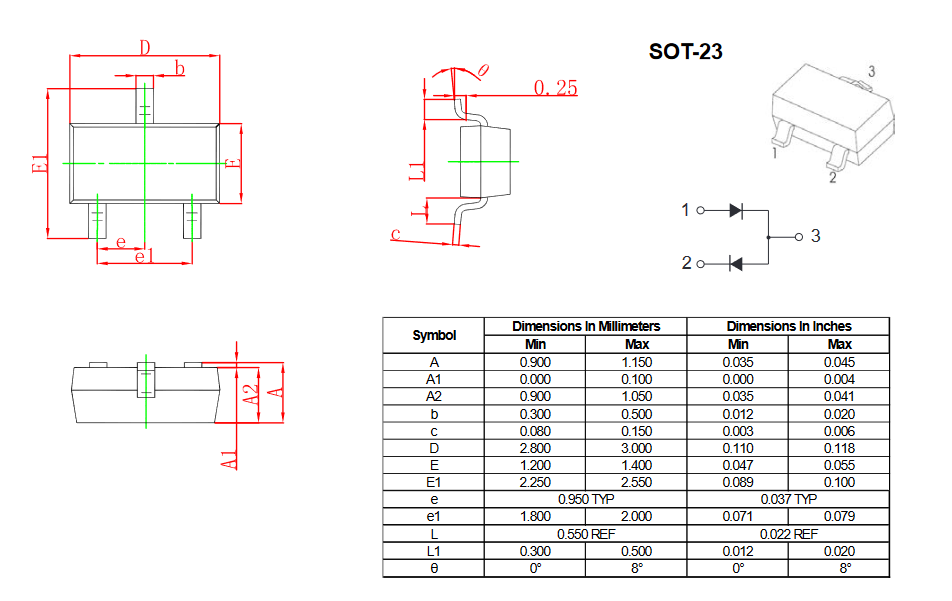

Документация и схема
Условия поставки
Обновлено 12.08.2026- Источник / остаток
- Каталог RU Electronics · 91 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
BAV199 малосигнальный переключающий диод для поверхностного монтажа в корпусе SOT-23. Максимальное обратное напряжение 70 В, максимальный прямой ток 0,5 А, время обратного восстановления 3 нс. Обладает низкой емкостью 2 пФ и сверхнизком током утечки 5 нА
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт21 000 шт
20243 000 шт3090 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAV199HXYАрт. RU 76773 0,87 ₽91 000 шт по каталогу |  1,81 ₽8 750 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,65 ₽39 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,48 ₽30 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,39 ₽124 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, последовательно | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает | 2 диода, последовательноСовпадает | 2 диода, общий катодОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Корпус | SOT-23 | SOT-323Отличается | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Емкость, пФ | 2 | 2Совпадает | 1,5Отличается | 1,5Отличается | 1,5Отличается |
| Максимальное обратное напряжение (Vrrm), В | 70 | 70Совпадает | 70Совпадает | 70Совпадает | 70Совпадает |
- 1,81 ₽8 750 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-323Отличается
- Емкость, пФ
- Текущий2Аналог2Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 0,65 ₽39 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Емкость, пФ
- Текущий2Аналог1,5Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 0,48 ₽30 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, последовательноСовпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Емкость, пФ
- Текущий2Аналог1,5Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 0,39 ₽124 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, последовательноАналог2 диода, общий катодОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Емкость, пФ
- Текущий2Аналог1,5Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
